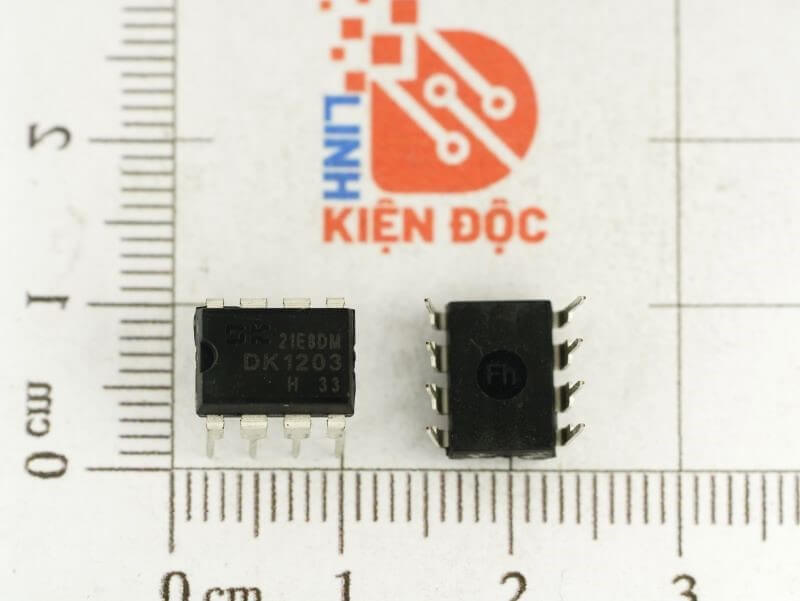

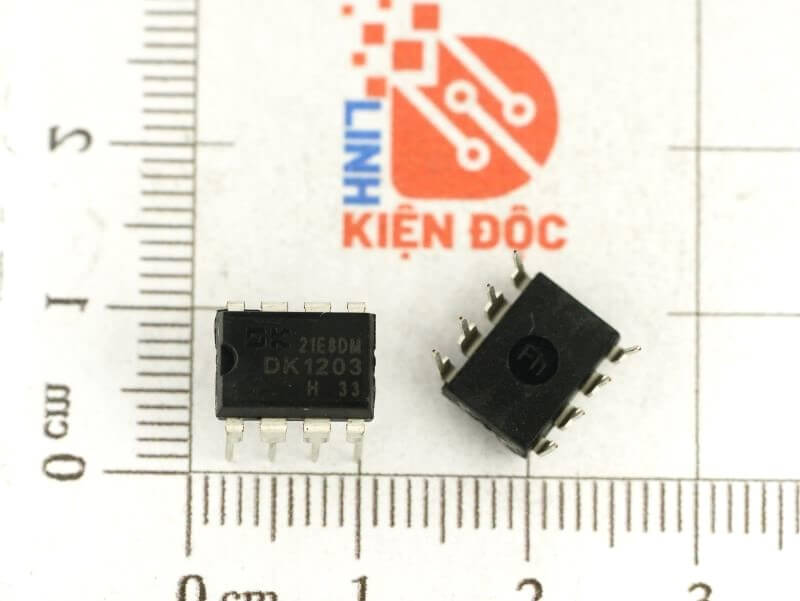

DK1203 Power Controller DIP-8

Giới thiệu về DK1203

DK1203 là một IC điều khiển nguồn flyback, thường được dùng trong các thiết kế nguồn chuyển mạch (SMPS) nhỏ gọn, như các bộ sạc, adapter, hoặc các nguồn cung cấp năng lượng với yêu cầu công suất thấp. IC này có khả năng hoạt động ở dải điện áp rộng và tích hợp nhiều tính năng bảo vệ, giúp tăng độ tin cậy và tuổi thọ của thiết bị.

Đặc điểm DK1203

• Chế độ điều khiển PWM (Pulse Width Modulation): Đảm bảo ổn định dòng điện và điện áp đầu ra.
• Tần số dao động cố định: Được thiết lập sẵn ở mức 65kHz, giúp giảm nhiễu EMI và đảm bảo hoạt động ổn định.
• Bảo vệ quá dòng (OCP – Overcurrent Protection): Chống dòng quá tải, bảo vệ IC và các linh kiện khác.
• Bảo vệ quá áp (OVP – Overvoltage Protection): Bảo vệ chống lại tình trạng điện áp đầu ra vượt ngưỡng an toàn.
• Bảo vệ ngắn mạch (SCP – Short Circuit Protection): Ngăn ngừa các hư hỏng khi có sự cố ngắn mạch.
• Bảo vệ quá nhiệt (OTP – Overtemperature Protection): Ngắt hoạt động khi nhiệt độ quá cao, đảm bảo độ bền và an toàn của IC.

Thông số kỹ thuật DK1203

• Điện áp đầu vào (Vin): 85V đến 265V AC, cho phép hoạt động ổn định ở điện áp lưới phổ thông trên toàn cầu.
• Tần số hoạt động: Khoảng 65kHz, giúp tối ưu hóa hiệu suất và giảm kích thước biến áp.
• Công suất đầu ra: Thích hợp cho các ứng dụng từ 5W đến 12W, tùy thuộc vào cấu trúc mạch và tải.

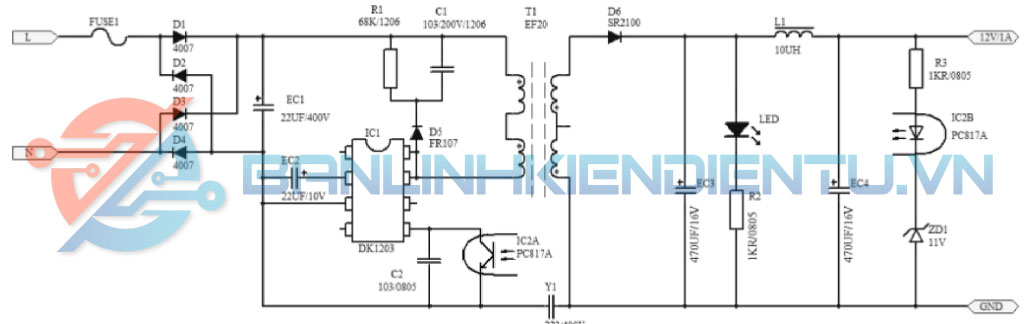

Ứng dụng DK1203

• Nguồn sạc và adapter: Được dùng trong các bộ sạc nhỏ gọn và adapter cho thiết bị di động, router, hoặc các thiết bị gia dụng.
• Nguồn cấp cho các thiết bị gia dụng nhỏ: Sử dụng trong các mạch nguồn của các thiết bị như máy phát điện mini, hệ thống điều khiển.
• Hệ thống chiếu sáng LED: Tích hợp vào các mạch nguồn cấp cho LED, đảm bảo ổn định điện áp và tuổi thọ cho đèn.
• Thiết bị công nghiệp yêu cầu nguồn AC-DC: Phù hợp cho các hệ thống cần công suất nhỏ và yêu cầu tính ổn định cao.

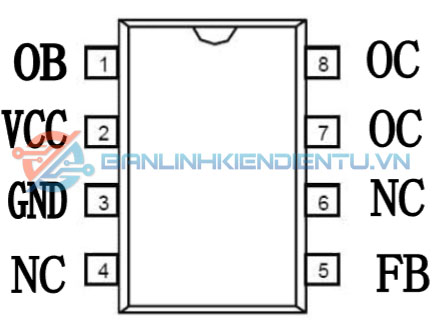

Sơ đồ chân DK1203

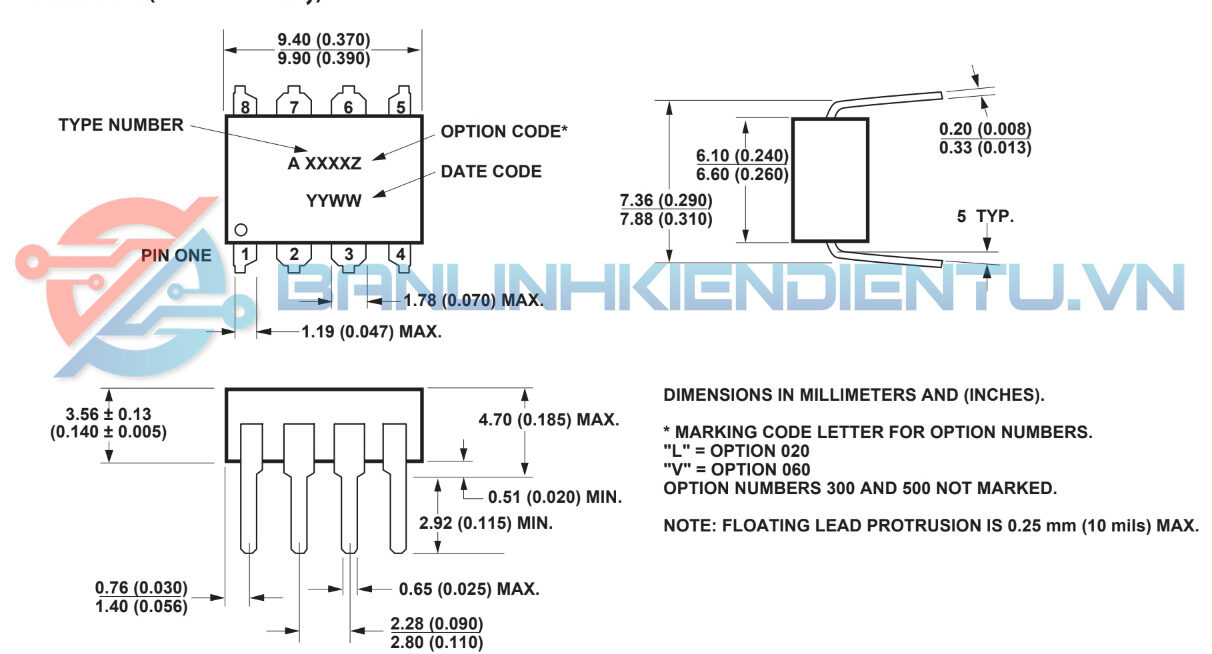

Kích thước DK1203

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet DK1203
