DMG2301L-7 Mosfet kênh P kí hiệu 21W 3A 20V SOT23

Giới thiệu chung

DMG2301L-7 là MOSFET công suất nhỏ kênh P, đóng gói SOT-23, thường có ký hiệu trên thân: 21W. Linh kiện này được dùng phổ biến trong mạch nguồn pin, công tắc nguồn và bảo vệ đảo cực.

 Đặc điểm nổi bật

• MOSFET kênh P (P-Channel)
• Điện áp Drain-Source: −20V
• Dòng dẫn liên tục: ≈ −3A (phụ thuộc tản nhiệt)
• Điều khiển mức logic → hoạt động tốt với 2.5V–5V
• Rds(on) thấp giúp giảm tổn hao công suất
• Đóng cắt nhanh
• Kích thước nhỏ SOT-23 phù hợp mạch SMD

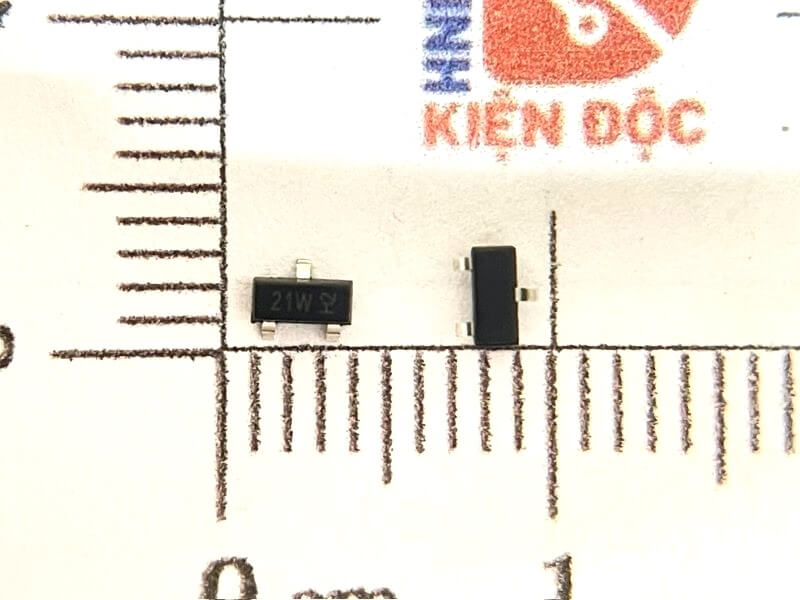

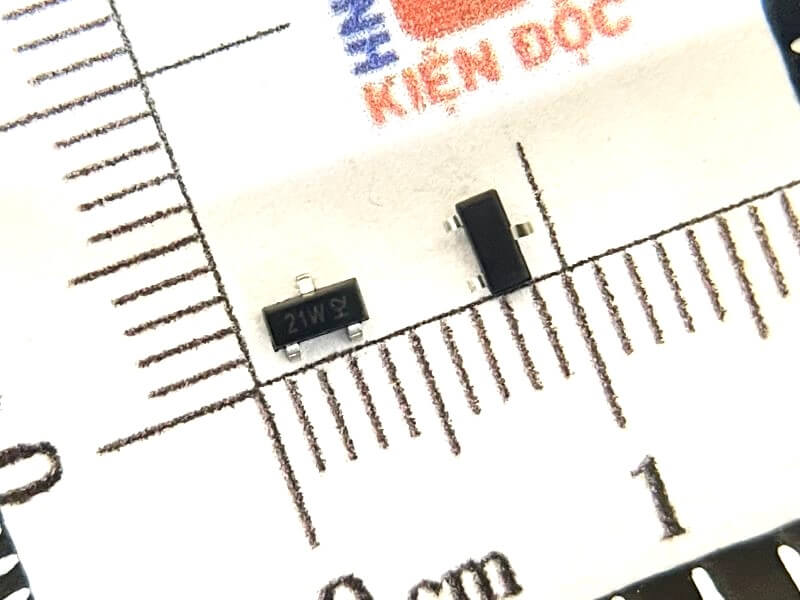

• Ký hiệu trên thân thường: 21W

 Thông số kỹ thuật chính

• VDS (Drain-Source): −20V
• ID liên tục: −3A
• ID cực đại: −4.2A
• VGS (Gate-Source): ±12V
• RDS(on):
  • ≈ 50mΩ @ VGS = −4.5V
  • ≈ 85mΩ @ VGS = −2.5V
• Công suất tiêu tán: ~1.25W
• Nhiệt độ hoạt động: −55°C đến +150°C
• Package: SOT-23

 Sơ đồ chân

1. Gate
2. Source
3. Drain

Sơ đồ cấu tạo

Kích thước

 Ứng dụng

• Công tắc nguồn High-Side
• Mạch bảo vệ pin Lithium
• Mạch chống ngược cực nguồn
• Mạch chọn nguồn tự động
• Thiết bị dùng pin, thiết bị cầm tay
• Mạch sạc pin, power management
• Điều khiển bật/tắt nguồn bằng MCU

Ưu điểm

• Kích thước nhỏ gọn
• Rds(on) thấp → hiệu suất cao
• Điều khiển trực tiếp từ vi điều khiển
• Phổ biến, dễ thay thế

Datasheet DMG2301L-7
