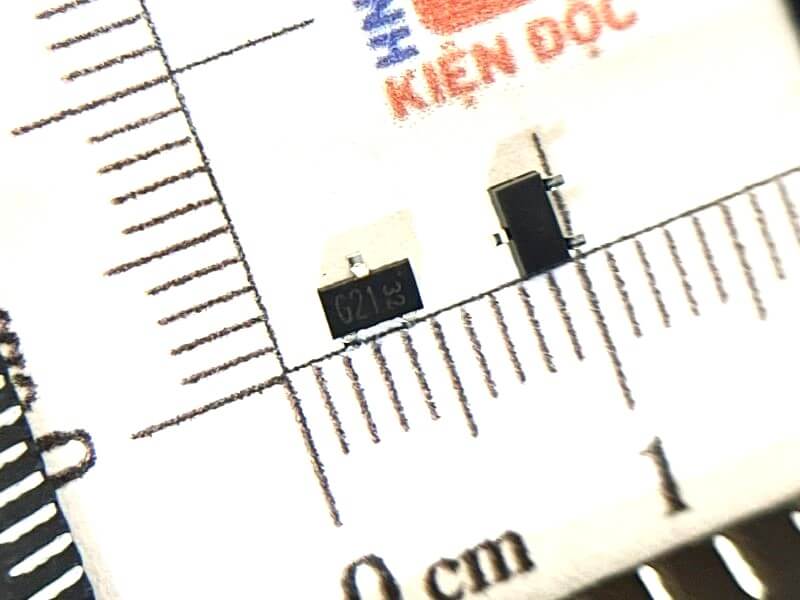

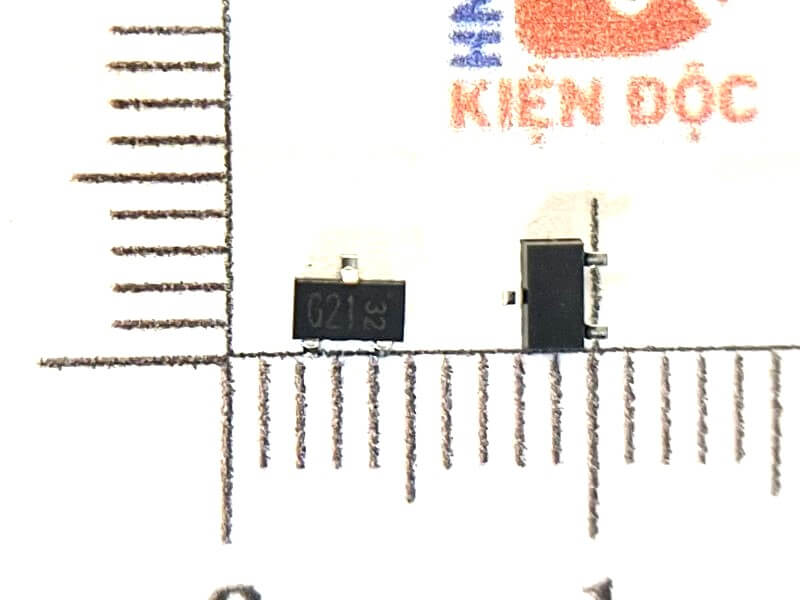

DTD113ZK kí hiệu G21 Transistor NPN 0.5A 50V SOT-346
9,000₫
Mã sản phẩm : DTD113ZK
Loại linh kiện: Transistor
Dòng điện: 0.5A
Điện áp: 50V
Kiểu chân: SOT-346
Hình thức : Mới
Tình trạng : Còn hàng
Vị trí: 02-02
Hỗ trợ trực tuyến
Kinh doanh 1: 0333.595.662
Kinh doanh 2: 0372.770.860
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
Kinh doanh 1: 0333.595.662
Kinh doanh 2: 0372.770.860
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
Giới thiệu chung
DTD113ZK là transistor NPN loại digital tích hợp sẵn điện trở phân cực bên trong, giúp đơn giản hóa mạch điều khiển. Linh kiện được đóng gói dạng SOT-346 (SC-59) kích thước nhỏ gọn, phù hợp cho các thiết kế SMD mật độ cao.
Đặc điểm nổi bật
- Transistor NPN digital tích hợp điện trở nội
- Ký hiệu trên thân: G21
- Dòng collector tối đa: 0.5A
- Điện áp collector-emitter: 50V
- Đóng gói nhỏ gọn SOT-346 / SC-59
- Không cần thêm điện trở base ngoài
- Tương thích tín hiệu điều khiển logic 3.3V / 5V
Cấu trúc bên trong
- Có điện trở R1 nối tiếp chân base (ngõ vào)
- Có điện trở R2 kéo xuống emitter
→ giúp ổn định tín hiệu và giảm linh kiện ngoại vi
Thông số kỹ thuật cơ bản
- Loại transistor: NPN Digital
- VCEO: 50V
- IC max: 500mA
- Công suất tiêu tán: khoảng 200mW
- Điện trở tích hợp điển hình:
- R1 ≈ 1kΩ
- R2 ≈ 10kΩ
- Nhiệt độ hoạt động: −55°C đến +150°C
Sơ đồ chân (SOT-346)
- Chân 1: Input (Base qua điện trở)
- Chân 2: Emitter (GND)
- Chân 3: Collector (Output)
Ứng dụng
- Điều khiển relay nhỏ
- Đóng/ngắt LED, buzzer
- Mạch giao tiếp vi điều khiển
- Mạch đệm tín hiệu logic
- Điều khiển transistor tầng công suất
Datasheet DTD113ZK
