MMBZ5V6ALT1G là linh kiện Dual Zener Diode tích hợp hai diode Zener trong cùng một vỏ, được thiết kế chủ yếu để ổn định điện áp, kẹp xung và bảo vệ các đường tín hiệu khỏi hiện tượng quá áp, xung đột biến và ESD.

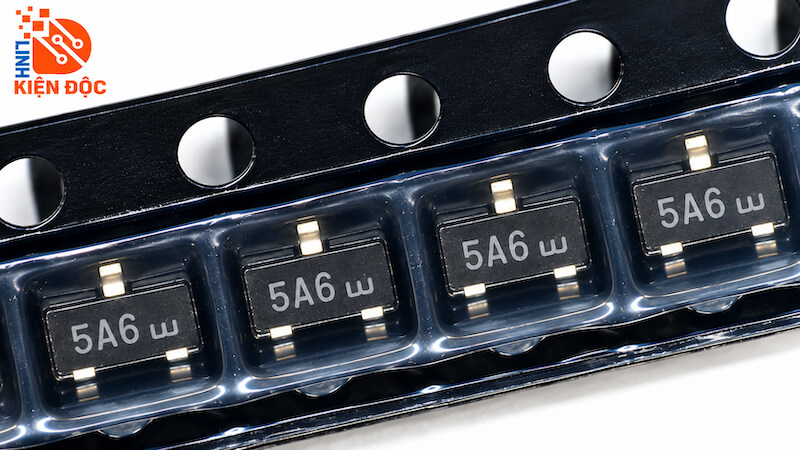

Linh kiện có điện áp Zener danh định 5.6V, cấu hình hai diode dùng chung Anode (Common Anode) và được đóng gói dạng SOT-23 3 chân nhỏ gọn. Mã ký hiệu thường được in trên bề mặt linh kiện là 5A6.

MMBZ5V6ALT1G đặc biệt phù hợp với các thiết kế có không gian PCB hạn chế vì một linh kiện có thể bảo vệ hai đường tín hiệu riêng biệt.

2. Đặc điểm của MMBZ5V6ALT1G

• Tích hợp 2 diode Zener trong một linh kiện.
• Cấu hình Common Anode – chung Anode.
• Điện áp Zener danh định 5.6V.
• Dung sai điện áp Zener khoảng ±5%.
• Điện áp đánh thủng nằm trong khoảng 5.32V – 5.88V.
• Có khả năng bảo vệ hai đường tín hiệu bằng một linh kiện.
• Khả năng chịu công suất xung đỉnh lên tới 24W trong điều kiện xung quy định.
• Điện áp kẹp tối đa khoảng 8V tại dòng xung quy định.
• Dòng rò ngược thấp.
• Kích thước nhỏ gọn.
• Kiểu chân SOT-23 3 chân.
• Phù hợp lắp ráp bề mặt SMD.
• Thích hợp cho mạch bảo vệ vi xử lý, IC logic và đường tín hiệu.

3. Cấu tạo và nguyên lý hoạt động

MMBZ5V6ALT1G được cấu tạo từ hai tiếp giáp diode Zener tích hợp trong cùng một vỏ SOT-23. Hai diode được bố trí theo cấu hình Common Anode, tức là có chung cực Anode.

Trong điều kiện điện áp bình thường, diode gần như không ảnh hưởng đến hoạt động của đường tín hiệu. Khi điện áp ngược tăng đến vùng đánh thủng Zener, diode bắt đầu dẫn và giúp giới hạn điện áp.

Khi xuất hiện xung điện áp cao hoặc ESD, MMBZ5V6ALT1G tạo đường dẫn cho dòng xung và kẹp điện áp ở mức an toàn hơn, qua đó giảm nguy cơ điện áp cao truyền trực tiếp tới các linh kiện nhạy cảm.

Cấu trúc hai diode trong một package cho phép bảo vệ đồng thời hai đường tín hiệu, đồng thời giúp giảm số lượng linh kiện và tiết kiệm diện tích PCB.

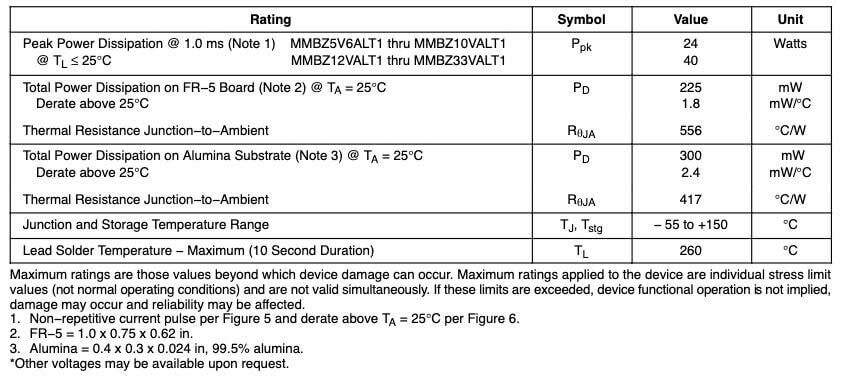

4. Thông số kỹ thuật MMBZ5V6ALT1G

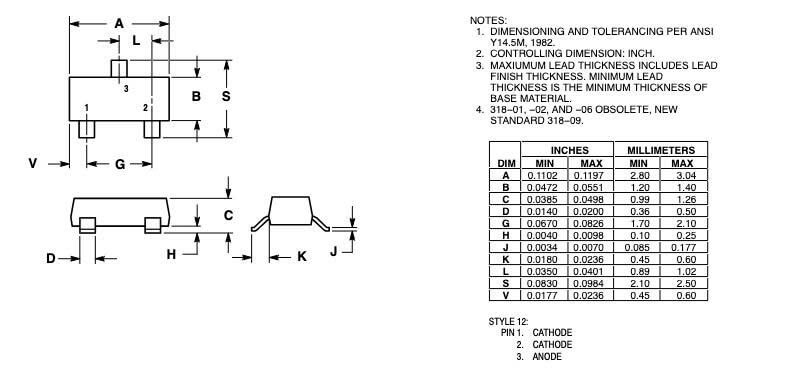

5. Kích thước MMBZ5V6ALT1G SOT-23

6. Ứng dụng của MMBZ5V6ALT1G

MMBZ5V6ALT1G được sử dụng phổ biến trong các mạch cần giới hạn điện áp và bảo vệ linh kiện bán dẫn nhạy cảm, bao gồm:

• Mạch bảo vệ ESD.
• Mạch chống xung quá áp.
• Mạch kẹp điện áp.
• Mạch bảo vệ hai đường tín hiệu.
• Mạch bảo vệ chân I/O.
• Mạch bảo vệ vi điều khiển.
• Mạch bảo vệ vi xử lý.
• Bảo vệ đường Data Bus.
• Bảo vệ Address Bus.
• Bảo vệ đường Clock.
• Mạch giao tiếp máy tính.
• Thiết bị truyền dữ liệu.
• Mạch điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Bo mạch nguồn và điều khiển.
• Thiết bị điện tử có không gian PCB hạn chế.

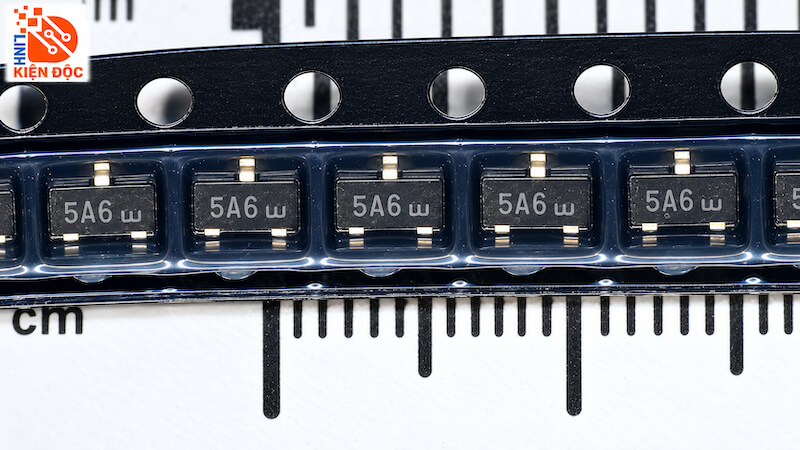

MMBZ5V6ALT1G ký hiệu 5A6 SOT-23 là Dual Zener 5.6V nhỏ gọn, phù hợp cho các mạch cần kẹp xung, hạn chế quá áp và bảo vệ hai đường tín hiệu bằng một linh kiện duy nhất.
