EG3112 IC điều khiển SOP-8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC EG3112 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu EG3112

EG3112 là chip điều khiển cổng ống MOS và IGBT công suất cao tiết kiệm chi phí, tích hợp mạch xử lý đầu vào tín hiệu logic. mạch, mạch điều khiển vùng chết, mạch chốt, mạch chuyển mức, mạch lọc xung và mạch điều khiển đầu ra, dành riêng cho bộ điều khiển động cơ không chổi than trong mạch điều khiển. Điện áp hoạt động cao cấp của EG3112 có thể đạt tới 600V, dải điện áp nguồn Vcc cấp thấp rộng 2,8V ~ 20V và mức tiêu thụ điện tĩnh nhỏ hơn 5uA. Cốt lõi Chip có chức năng chốt ngăn không cho đèn nguồn đầu ra bật cùng lúc, các kênh đầu vào HIN và LIN có tích hợp điện trở kéo xuống 200K, khi đầu vào để nổi Các ống MOS công suất trên và dưới đều bị tắt, công suất dòng điện đầu ra là IO+/- 1/1.5A và được đóng gói trong SOP8.

Đặc trưng EG3112

• Thiết kế bộ nguồn bootstrap treo cao cấp, chịu được điện áp lên tới 600V

• Thích ứng với điện áp đầu vào 5V, 3,3V

• Tần số cao nhất hỗ trợ 500KHZ

• Dải điện áp VCC cấp thấp 2.8V-20V

• Khả năng dòng điện đầu ra IO+/- 1A/1.5A

• Tích hợp mạch điều khiển vùng chết

• Chức năng chốt tích hợp giúp ngăn chặn hoàn toàn việc bật đầu ra ống trên và dưới cùng một lúc

• Kênh đầu vào HIN hoạt động ở mức cao và điều khiển đầu ra HO cao cấp.

• Kênh đầu vào LIN hoạt động ở mức cao và điều khiển đầu ra LO cấp thấp

• Ít thành phần ngoại vi

• Dòng tĩnh nhỏ hơn 5uA, rất phù hợp cho các ứng dụng pin

• Mẫu bao bì: SOP-8

Xem thêm: Các sản phẩm IC khác

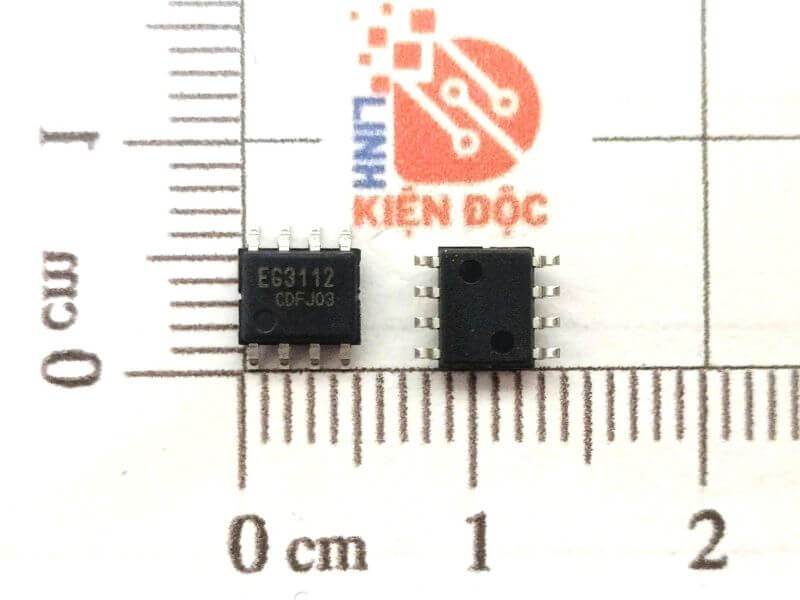

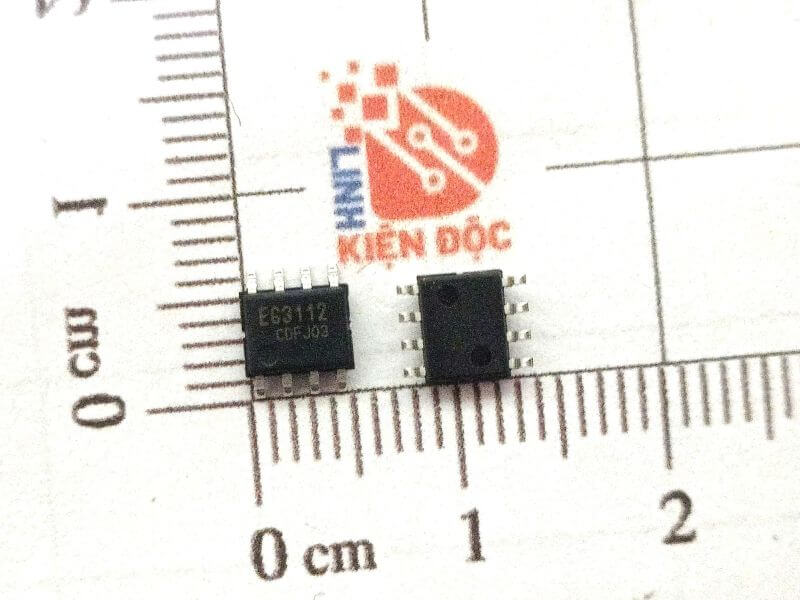

Hình ảnh thực tế EG3112
