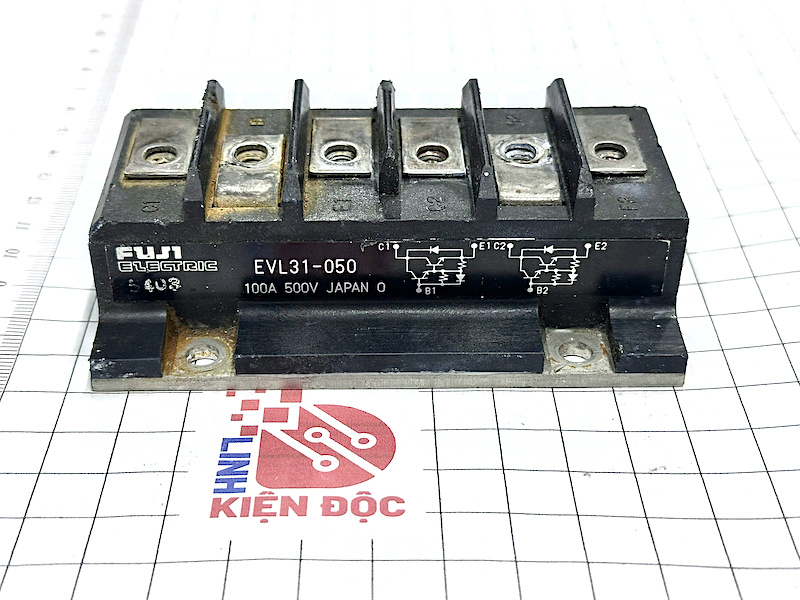

EVL31-050, EVL31-060, A50L-0001-0103 Transistor Fuji 100A 600V (tháo máy)

Giới thiệu về EVL31-050

EVL31-050 là một module IGBT hiệu quả cao, phù hợp với các ứng dụng công nghiệp yêu cầu điều khiển năng lượng với dòng điện và điện áp cao. Với khả năng chuyển mạch nhanh và hiệu quả, nó thích hợp cho các ứng dụng như biến tần, điều khiển động cơ, và các hệ thống năng lượng tái tạo.

Đặc điểm EVL31-050

• Công nghệ IGBT: EVL31-050 sử dụng công nghệ IGBT, kết hợp các đặc tính của MOSFET và transistor lưỡng cực, mang lại hiệu suất chuyển mạch cao và tổn thất năng lượng thấp.
• Dòng điện cao: Với dòng điện định mức lên đến 100A, module này phù hợp với các ứng dụng yêu cầu dòng điện lớn như điều khiển động cơ, biến tần, và hệ thống điều khiển công suất.
• Điện áp cao: EVL31-050 có khả năng chịu đựng điện áp lên đến 600V, giúp nó hoạt động hiệu quả trong các hệ thống điện áp cao.
• Hiệu suất chuyển mạch cao: Module này thiết kế để tối ưu hóa hiệu quả chuyển mạch, giảm thiểu tổn thất năng lượng trong các ứng dụng công nghiệp yêu cầu chuyển mạch với tần số cao.
• Tích hợp bảo vệ: EVL31-050 thường được tích hợp với các tính năng bảo vệ như bảo vệ quá dòng và quá nhiệt, giúp đảm bảo độ bền và an toàn trong suốt quá trình hoạt động.

Thông số kỹ thuật EVL31-050

• Dòng điện định mức (IC): Thường có dòng điện định mức khoảng 100A, tùy thuộc vào ứng dụng và yêu cầu cụ thể của hệ thống.
• Điện áp cực đại (VCE): EVL31-050 thường có điện áp cực đại khoảng 600V, giúp nó hoạt động trong các ứng dụng công nghiệp với điện áp vừa và cao.
• Diode tích hợp: Một số module IGBT như EVL31-050 có thể bao gồm diode Schottky hoặc Fast Recovery Diode, giúp giảm thiểu tổn thất năng lượng và cải thiện hiệu suất chuyển mạch, đặc biệt trong các ứng dụng yêu cầu chuyển mạch nhanh.
• Tần số chuyển mạch: EVL31-050 có khả năng chuyển mạch với tần số cao, giúp giảm thiểu tổn thất trong các ứng dụng điều khiển động cơ và biến tần.

Ứng dụng EVL31-050

• Biến tần công nghiệp: Sử dụng trong các hệ thống biến tần để điều khiển động cơ, ví dụ như trong băng tải, quạt công nghiệp, và các ứng dụng tự động hóa.
• Điều khiển động cơ: Sử dụng trong các ứng dụng điều khiển động cơ chính xác, như thang máy, robot công nghiệp, và hệ thống máy móc tự động.
• Chuyển đổi năng lượng: Dùng trong các bộ chuyển đổi năng lượng như AC-DC hoặc DC-AC, thường thấy trong các hệ thống năng lượng tái tạo như năng lượng mặt trời hoặc năng lượng gió.
• UPS (Uninterruptible Power Supply): EVL31-050 có thể được sử dụng trong các hệ thống UPS để cung cấp nguồn điện liên tục trong các tình huống mất điện, bảo vệ các thiết bị quan trọng.

Lưu ý khi sử dụng EVL31-050

• Quản lý nhiệt độ: Để đảm bảo hiệu suất hoạt động tối ưu, module cần được lắp đặt với hệ thống tản nhiệt hiệu quả, như bộ tản nhiệt hoặc quạt làm mát.
• Kiểm tra và bảo trì định kỳ: Thường xuyên kiểm tra các thông số điện và nhiệt độ sẽ giúp phát hiện sớm các vấn đề và đảm bảo module hoạt động ổn định.
• Lắp đặt đúng cách: Đảm bảo các kết nối điện và cơ khí được lắp đặt đúng để tránh ngắn mạch hoặc các sự cố điện khác.

Sơ đồ tương đương EVL31-050

Kích thước EVL31-050

Xem thêm: Nhiều sản phẩm Transistor khác tại đây

Datasheet EVL31-050
