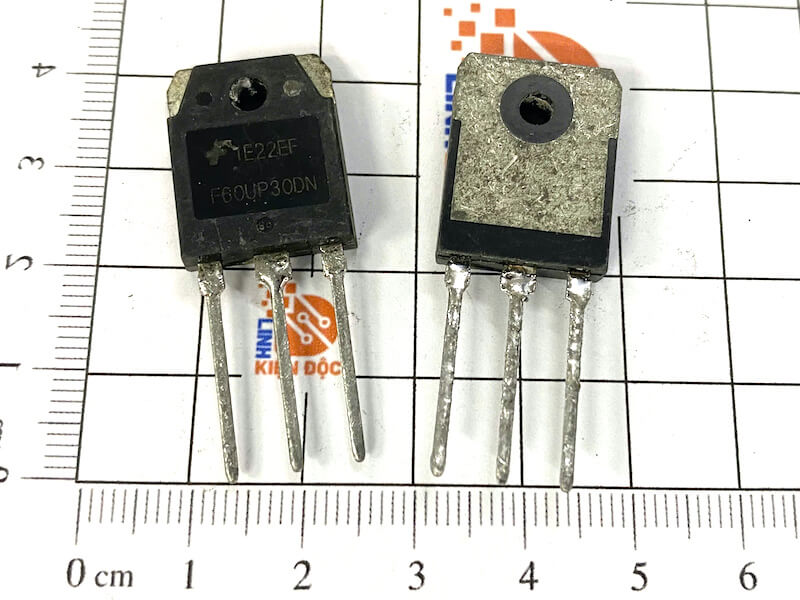

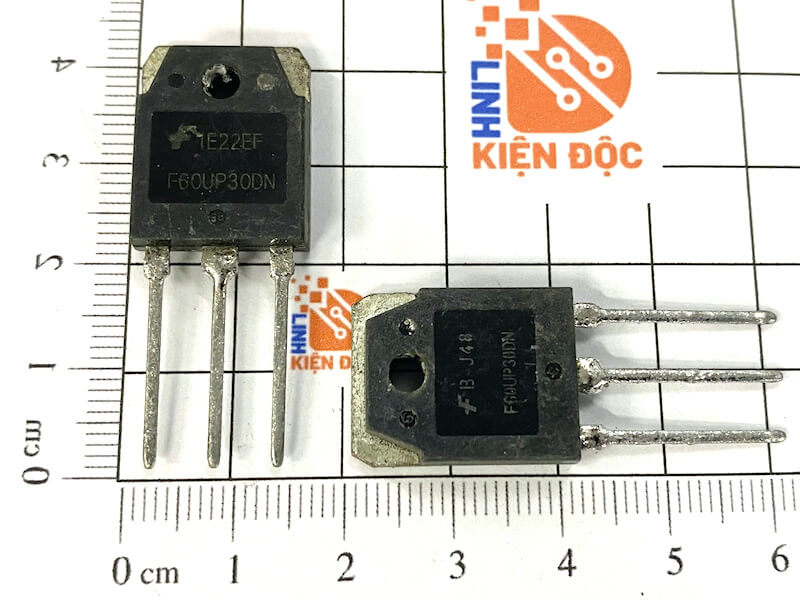

F60UP30DN FF60UP30DN Diode phục hồi nhanh 60A 300V TO-3P hàng tân trang

F60UP30DN và FF60UP30DN là dòng diode công suất phục hồi nhanh (Fast Recovery Diode) dạng kép, được thiết kế cho các mạch nguồn chuyển mạch và hệ thống điện công suất hoạt động ở tần số cao. Linh kiện có khả năng chịu điện áp ngược tối đa 300V, dòng điện chỉnh lưu lên đến 60A và sử dụng kiểu vỏ công suất TO-3P/TO-3PB/TO-3PN.

Sản phẩm hàng tân trang phù hợp cho nhu cầu sửa chữa, thay thế linh kiện trong các thiết bị điện tử công suất, đặc biệt khi cần tối ưu chi phí nhưng vẫn yêu cầu linh kiện có thông số tương đương.

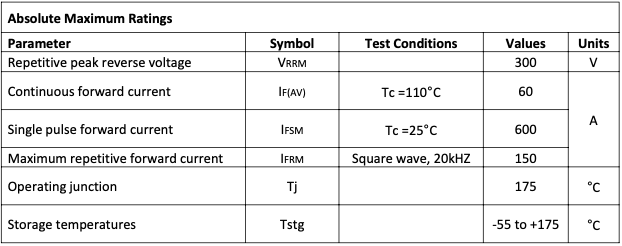

Thông số kỹ thuật F60UP30DN / FF60UP30DN

Thông số	F60UP30DN	FF60UP30DN
Loại linh kiện	Diode phục hồi nhanh kép	Diode phục hồi nhanh kép
Dòng điện	60A	60A
Điện áp ngược	300V	300V
Cấu hình	Common Cathode	Common Cathode
Kiểu vỏ	TO-3P/TO-3PB/TO-3PN	TO-3P/TO-3PB/TO-3PN
Thời gian phục hồi	khoảng 26–45 ns tùy điều kiện đo	khoảng 22–70 ns tùy điều kiện đo
Dòng xung cực đại	lên đến 600A*	480A*
Nhiệt độ mối nối	tối đa 175°C*	-55 đến 150°C
Đặc tính	Phục hồi siêu nhanh, recovery mềm	Phục hồi siêu nhanh, recovery mềm



* Thông số phụ thuộc phiên bản và điều kiện kiểm tra của nhà sản xuất. Với F60UP30DN, datasheet Thinki Semiconductor công bố dòng thuận liên tục 60A, dòng xung đơn 600A và nhiệt độ mối nối tối đa 175°C. FF60UP30DN có dòng 60A, điện áp 300V, cấu hình cathode chung và dòng xung không lặp lại 480A theo datasheet được công bố.

Sơ đồ chân

Chức năng của diode F60UP30DN FF60UP30DN

1. Chỉnh lưu dòng điện

Diode cho phép dòng điện đi theo một chiều và ngăn dòng điện chạy ngược, giúp thực hiện chức năng chỉnh lưu trong các bộ nguồn và mạch điện công suất.

2. Phục hồi nhanh

Điểm nổi bật của F60UP30DN/FF60UP30DN là thời gian phục hồi ngược ngắn, giúp diode chuyển trạng thái nhanh khi mạch đóng cắt ở tần số cao. Đặc tính recovery mềm cũng giúp hạn chế tổn hao và nhiễu trong quá trình chuyển mạch.

3. Diode hồi tiếp và bảo vệ linh kiện công suất

Linh kiện có thể được sử dụng làm freewheeling diode, snubber hoặc clamp để tạo đường dẫn cho dòng điện hồi tiếp và hạn chế điện áp phát sinh khi các tải cảm đóng cắt.

4. Hỗ trợ mạch công suất cao

Với khả năng chịu dòng lớn, diode thích hợp cho các bộ nguồn, bộ biến đổi và thiết bị công nghiệp có công suất tương đối cao.

Ứng dụng F60UP30DN FF60UP30DN

F60UP30DN và FF60UP30DN thường được ứng dụng trong:

• Nguồn xung SMPS và bộ nguồn công suất.
• Máy hàn điện tử/inverter welding.
• Mạch PFC nâng cao hệ số công suất.
• Mạch Converter và Chopper.
• Bộ lưu điện UPS.
• Mạch inverter và biến đổi điện năng.
• Nguồn mạ điện (Plating Power Supply).
• Máy làm sạch siêu âm và máy hàn siêu âm.
• Mạch Freewheeling, Snubber và Clamp.
• Các hệ thống điện công nghiệp sử dụng chuyển mạch tần số cao.

Ưu điểm nổi bật

F60UP30DN FF60UP30DN sở hữu nhiều đặc tính phù hợp với các mạch điện tử công suất:

• Dòng làm việc lớn lên đến 60A.
• Điện áp ngược định mức 300V.
• Phục hồi nhanh, phù hợp mạch đóng cắt tốc độ cao.
• Đặc tính soft recovery, giúp giảm hiện tượng nhiễu và xung điện áp khi chuyển mạch.
• Điện áp thuận tương đối thấp, góp phần giảm tổn hao dẫn.
• Khả năng chịu dòng xung cao.
• Dòng rò thấp.
• Dạng vỏ TO-3P thuận tiện lắp đặt trên bộ tản nhiệt.

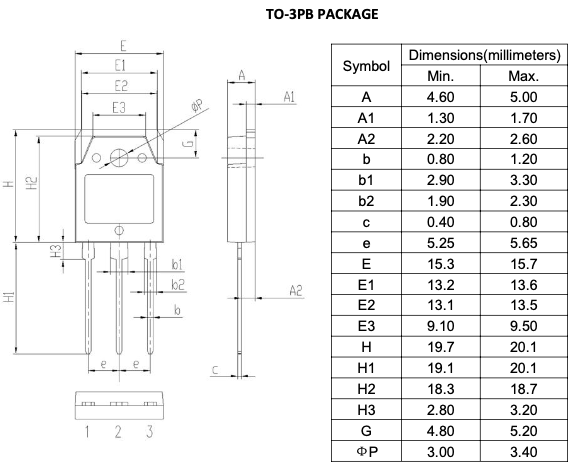

Kích thước

F60UP30DN FF60UP30DN hàng tân trang là gì?

Hàng tân trang là sản phẩm được xử lý, kiểm tra và phân loại lại trước khi đưa vào sử dụng. Do đó, ngoại quan có thể không hoàn toàn giống linh kiện mới 100%, nhưng sản phẩm cần được kiểm tra các thông số cơ bản như độ dẫn thuận, khả năng chặn áp ngược và tình trạng chân linh kiện trước khi sử dụng.

Khi thay thế diode trong thiết bị công suất, nên đối chiếu mã linh kiện, sơ đồ chân, cấu hình diode, điện áp VRRM, dòng IF(AV), điều kiện tản nhiệt và yêu cầu chuyển mạch của mạch thực tế. Đặc biệt, không nên chỉ dựa vào tên gọi “60A 300V” để thay thế trực tiếp giữa mọi phiên bản.
