FAN7389 IC Công Suất SOP-28

banlinhkiendientu.com là đơn vị chuyên cung cấp IC FAN7389 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu FAN7389

FAN7389 là nửa cầu ba pha nguyên khối IC điều khiển cổng được thiết kế cho điện áp cao, tốc độ cao điều khiển MOSFET và IGBT hoạt động lên tới +600V. Quy trình điện áp cao và chế độ chung của Fairchild Kỹ thuật khử tiếng ồn giúp máy hoạt động ổn định trình điều khiển phía cao trong hoàn cảnh tiếng ồn dv/dt cao.

Đặc trưng FAN7389

• Kênh nổi cho hoạt động Bootstrap lên +600V
• Thông thường dòng điện tìm nguồn/chìm 350mA/650mA
• Khả năng điều khiển cho tất cả các kênh
• Mở rộng VS âm cho phép mở rộng đến -9,8V cho
• Truyền tín hiệu ở VDD=VBS=15V Đầu ra cùng pha với tín hiệu đầu vào
• Tắt máy quá hiện tại sẽ tắt tất cả sáu trình điều khiển
• Độ trễ truyền phù hợp cho tất cả các kênh
• Tương thích logic đầu vào 3,3V và 5V
• Có thể điều chỉnh thời gian xóa lỗi
• Bộ lọc đầu vào nâng cao tích hợp
• Logic ngăn chặn bắn xuyên tích hợp
• Chức năng tắt mềm tích hợp
• Mạch khử nhiễu dv/dt chế độ chung
• Chức năng UVLO tích hợp cho tất cả các kênh

Ứng dụng IC FAN7389

• Trình điều khiển biến tần động cơ 3 pha
• Máy điều hoà
• Máy giặt
• Bộ biến tần ba pha đa năng

Xem thêm: Các sản phẩm IC khác

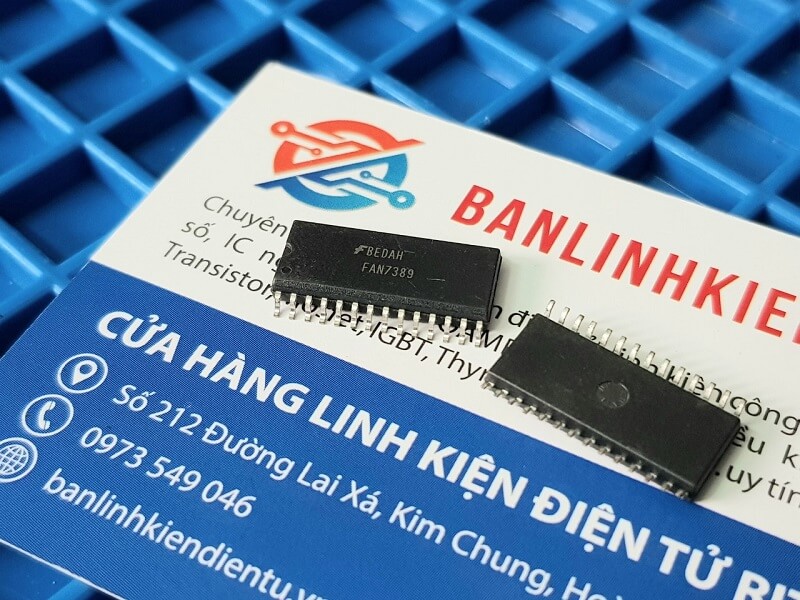

Hình ảnh thực tế FAN7389

Sơ đồ chân FAN7389

Thông số kỹ thuật của IC FAN7389

Mạch ứng dụng của IC FAN7389

Kích thước của IC FAN7389

Datasheet FAN7389
