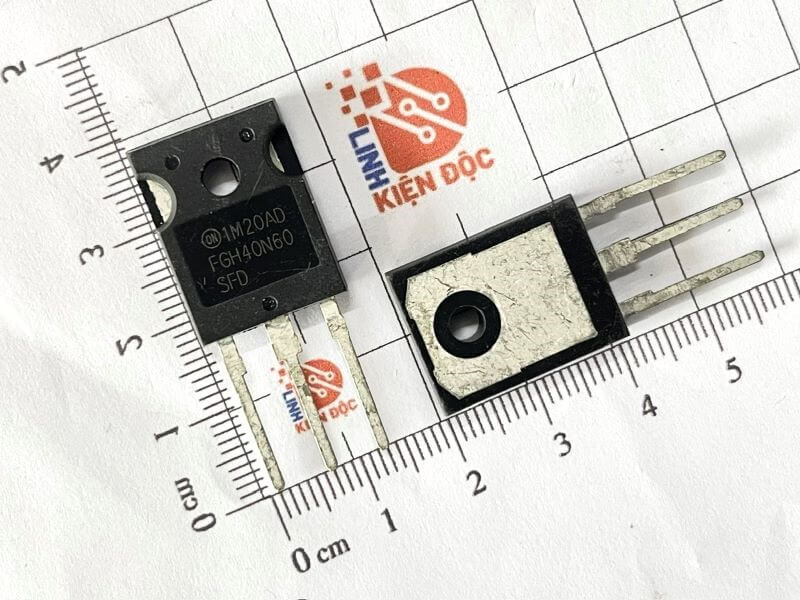

FGH40N60SFD FGH40N60 IGBT 40A 600V TO-247 mới

Giới thiệu chung

FGH40N60SFD (FGH40N60) là IGBT công suất cao 40A 600V dạng TO-247, được thiết kế cho các ứng dụng đóng cắt công suất lớn với hiệu suất cao và tổn hao thấp. Linh kiện tích hợp diode phục hồi nhanh bên trong giúp tăng hiệu quả hoạt động trong các mạch inverter, nguồn xung và điều khiển công suất. Với khả năng chịu dòng lớn và tốc độ chuyển mạch nhanh, FGH40N60SFD được sử dụng rộng rãi trong các thiết bị điện công nghiệp và dân dụng công suất cao.

Đặc điểm nổi bật

• IGBT công suất cao công nghệ Field Stop
• Điện áp chịu đựng lên đến 600V
• Dòng tải liên tục 40A
• Tích hợp diode siêu nhanh bên trong
• Tổn hao dẫn thấp, hiệu suất cao
• Tốc độ đóng cắt nhanh
• Khả năng chịu dòng xung lớn
• Đóng gói TO-247 dễ tản nhiệt

Sơ đồ chân

Thông số kỹ thuật

• Loại linh kiện: IGBT kênh N
• Điện áp Collector-Emitter (VCES): 600V
• Dòng Collector liên tục (IC): 40A
• Dòng xung cực đại: 120A
• Điện áp bão hòa VCE(sat): khoảng 2.3V
• Điện áp Gate-Emitter tối đa: ±20V
• Công suất tiêu tán tối đa: 290W
• Nhiệt độ hoạt động: -55°C đến +150°C
• Kiểu đóng gói: TO-247 3 chân

Ứng dụng

• Máy hàn inverter
• Bếp từ công suất lớn
• Biến tần điều khiển động cơ
• Bộ lưu điện UPS
• Mạch nguồn switching công suất cao
• Mạch PFC
• Bộ kích điện và inverter năng lượng mặt trời

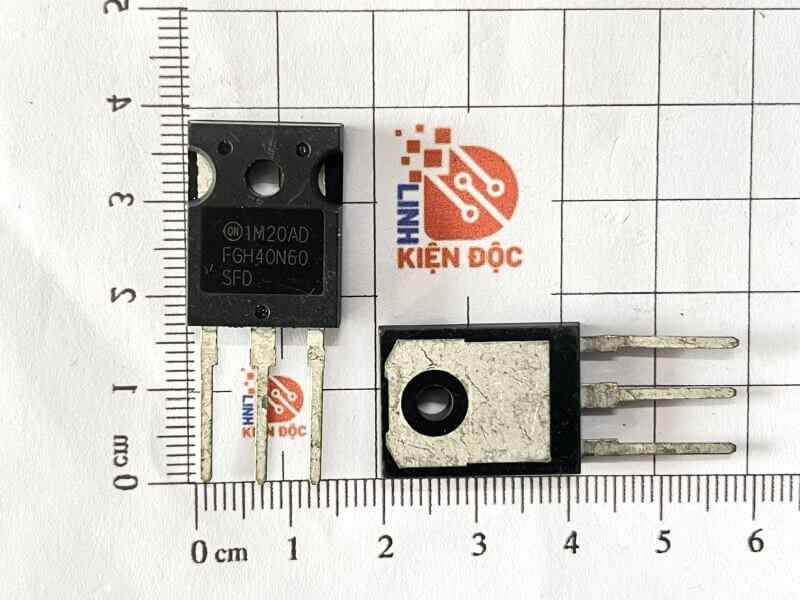

Kích thước

Datasheet FGH40N60SFD
