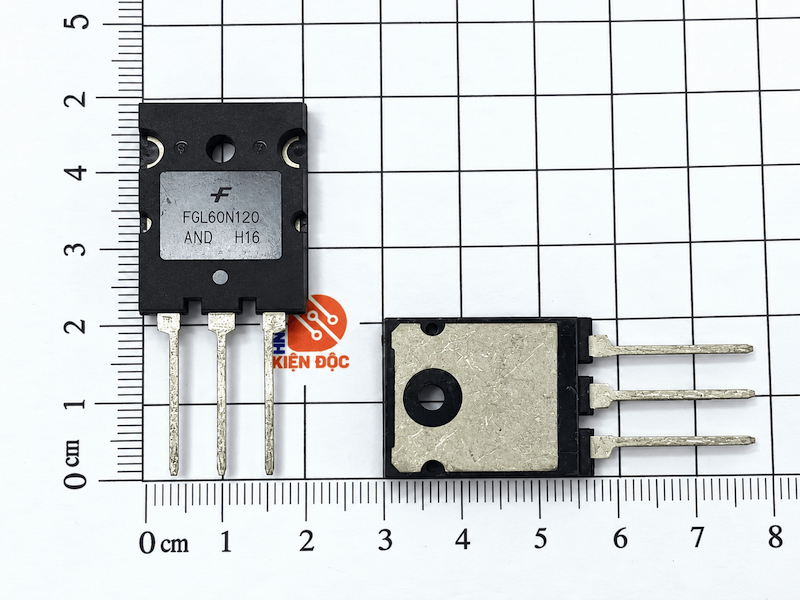

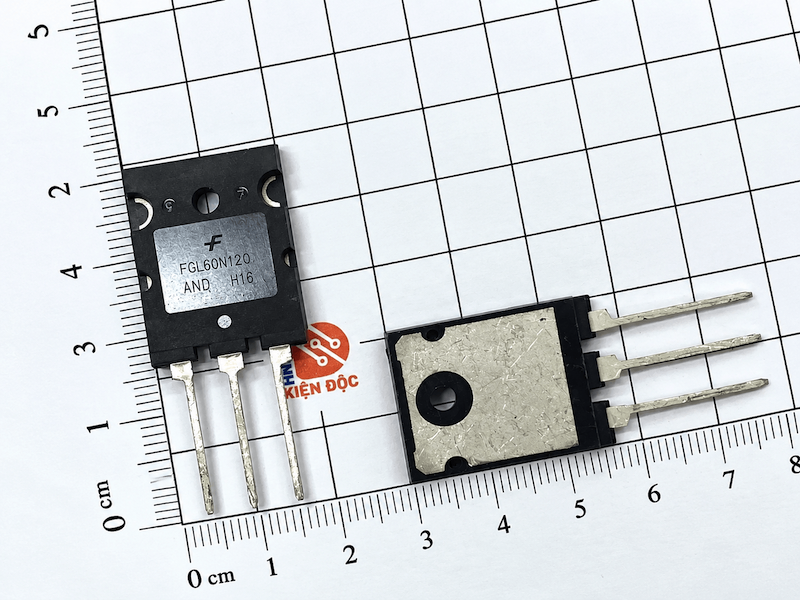

FGL60N120AND IGBT 60A 1200V TO-3PL

1. Giới thiệu chung về IGBT FGL60N120AND

FGL60N120AND là transistor công suất thuộc nhóm IGBT (Insulated Gate Bipolar Transistor), được sử dụng trong các mạch chuyển mạch điện áp cao, bộ nguồn công suất lớn và thiết bị điện tử công nghiệp.

Sản phẩm có điện áp chịu đựng giữa cực Collector và Emitter 1200V, dòng điện Collector định mức 60A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-3PL với ba chân kết nối.

IGBT FGL60N120AND kết hợp đặc tính điều khiển bằng điện áp của MOSFET với khả năng dẫn dòng công suất của transistor lưỡng cực, giúp thực hiện chức năng đóng cắt dòng điện trong các hệ thống điện tử công suất.

Với khả năng chịu điện áp cao, linh kiện phù hợp với nhiều ứng dụng như bộ nguồn công nghiệp, mạch nghịch lưu, thiết bị hàn điện tử, hệ thống điều khiển động cơ và các bộ chuyển đổi năng lượng điện.

Kiểu đóng gói TO-3PL có thiết kế hỗ trợ lắp đặt trên bộ tản nhiệt, giúp truyền nhiệt từ chip bán dẫn ra môi trường bên ngoài trong quá trình hoạt động.

2. Đặc điểm nổi bật của IGBT FGL60N120AND

• Mã linh kiện: FGL60N120AND.
• Loại linh kiện: IGBT công suất.
• Điện áp Collector–Emitter: 1200V.
• Dòng điện Collector định mức: 60A theo thông tin sản phẩm.
• Kiểu đóng gói: TO-3PL.
• Số chân kết nối: 3 chân.
• Điều khiển đóng cắt bằng điện áp Gate.
• Có khả năng chịu điện áp cao.
• Phù hợp với các mạch chuyển mạch công suất.
• Có thể sử dụng trong mạch nghịch lưu.
• Hỗ trợ điều khiển công suất bằng PWM.
• Thiết kế vỏ công suất hỗ trợ tản nhiệt.
• Phù hợp với thiết bị điện tử công nghiệp.
• Ứng dụng trong bộ nguồn công suất lớn.
• Có thể sử dụng trong thiết bị điều khiển động cơ.
• Thuận tiện cho việc sửa chữa và thay thế IGBT công suất.

3. Cấu tạo của IGBT FGL60N120AND

IGBT FGL60N120AND được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc kết hợp giữa transistor hiệu ứng trường MOS và transistor lưỡng cực.

Linh kiện gồm ba cực chính:

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp kích để điều khiển trạng thái dẫn hoặc ngắt của IGBT.

Cực Collector (C): Là cực kết nối với đường dòng điện công suất trong mạch.

Cực Emitter (E): Là cực tham chiếu cho điện áp điều khiển Gate và tham gia dẫn dòng điện công suất.

Bên trong IGBT có lớp cách điện giữa điện cực Gate và vùng bán dẫn, giúp điều khiển trạng thái dẫn điện bằng điện trường.

Khi điện áp Gate–Emitter đạt mức phù hợp, cấu trúc bán dẫn bên trong cho phép dòng điện chạy qua giữa Collector và Emitter.

Cấu tạo vỏ TO-3PL

FGL60N120AND sử dụng kiểu đóng gói TO-3PL, thuộc nhóm vỏ transistor công suất có kích thước lớn.

Vỏ linh kiện thường gồm thân nhựa cách điện, phần kim loại truyền nhiệt và ba chân kết nối.

Thiết kế có vị trí bắt vít để cố định linh kiện lên bộ tản nhiệt, hỗ trợ làm mát khi IGBT hoạt động ở công suất cao.

Trong quá trình lắp đặt, cần kiểm tra yêu cầu cách điện giữa phần kim loại của linh kiện và bộ tản nhiệt.

4. Thông số kỹ thuật IGBT FGL60N120AND

Thông số	Giá trị
Mã sản phẩm	FGL60N120AND
Loại linh kiện	IGBT công suất
Công nghệ	Insulated Gate Bipolar Transistor
Điện áp Collector–Emitter (VCES)	1200V
Dòng điện Collector (IC)	60A theo thông tin sản phẩm
Điện áp Gate–Emitter tối đa (VGES)	Theo datasheet
Điện áp ngưỡng Gate (VGE(th))	Theo datasheet
Điện áp bão hòa VCE(sat)	Theo datasheet
Điện tích Gate	Theo datasheet
Công suất tiêu tán tối đa	Theo datasheet
Nhiệt độ mối nối tối đa	Theo datasheet
Thời gian đóng cắt	Theo datasheet
Diode song song ngược	Cần đối chiếu datasheet
Số chân	3
Kiểu đóng gói	TO-3PL
Công nghệ lắp đặt	Xuyên lỗ THT
Phương pháp làm mát	Tản nhiệt theo thiết kế
Ứng dụng	Nghịch lưu, nguồn công suất, điều khiển động cơ

Lưu ý: Dòng điện 60A là thông số định mức trong những điều kiện xác định. Dòng điện thực tế cho phép phụ thuộc vào nhiệt độ vỏ, khả năng tản nhiệt, điện áp bão hòa và chế độ đóng cắt.

5. Kích thước và kiểu chân IGBT FGL60N120AND

IGBT FGL60N120AND sử dụng kiểu đóng gói TO-3PL, thuộc nhóm vỏ linh kiện bán dẫn công suất có ba chân kết nối.

Đặc điểm kích thước

• Kiểu đóng gói: TO-3PL.
• Số chân: 3 chân.
• Hình dạng: Thân transistor công suất.
• Có vị trí lắp vít.
• Có phần kim loại hỗ trợ truyền nhiệt.
• Phù hợp với phương pháp lắp đặt xuyên lỗ.

Thông số cơ khí

Thông số	Giá trị
Kiểu đóng gói	TO-3PL
Số chân	3
Chiều rộng thân	Theo bản vẽ kỹ thuật
Chiều cao thân	Theo bản vẽ kỹ thuật
Độ dày thân	Theo bản vẽ kỹ thuật
Khoảng cách chân	Theo bản vẽ kỹ thuật
Kiểu lắp đặt	Xuyên lỗ THT
Phương pháp cố định	Bắt vít vào bộ tản nhiệt

Kích thước thực tế cần được xác nhận theo bản vẽ cơ khí của FGL60N120AND trước khi thiết kế hoặc thay thế linh kiện.

Chức năng các chân

Đối với nhiều IGBT công suất ba chân, khi nhìn từ mặt trước có chữ in trên thân và hướng chân xuống dưới, thứ tự chân thường là:

Chân	Ký hiệu	Chức năng
1	G	Gate – Cực điều khiển
2	C	Collector – Cực góp
3	E	Emitter – Cực phát

Phần kim loại tản nhiệt thường được nối điện với cực Collector ở nhiều phiên bản IGBT công suất.

Lưu ý: Cần đối chiếu sơ đồ chân chính thức của FGL60N120AND trước khi lắp đặt để tránh đấu nối sai.

6. Nguyên lý hoạt động của IGBT FGL60N120AND

IGBT FGL60N120AND hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Collector và Emitter bằng điện áp đặt giữa Gate và Emitter.

Trạng thái ngắt

Khi điện áp Gate–Emitter không đủ để kích hoạt IGBT, linh kiện ở trạng thái ngắt.

Trong trạng thái này, IGBT hạn chế dòng điện đi qua giữa Collector và Emitter, ngoại trừ dòng điện rò trong giới hạn cho phép.

Trạng thái dẫn

Khi điện áp Gate–Emitter đạt mức kích thích phù hợp, IGBT chuyển sang trạng thái dẫn.

Dòng điện có thể đi qua giữa Collector và Emitter theo điều kiện phân cực của mạch.

Để IGBT hoạt động ổn định, điện áp kích Gate cần đáp ứng điều kiện được quy định trong datasheet.

Điện áp ngưỡng VGE(th) chỉ là mức bắt đầu chuyển sang trạng thái dẫn, không phải điện áp bảo đảm IGBT dẫn hoàn toàn.

Hoạt động chuyển mạch

Trong các mạch nghịch lưu và bộ nguồn công suất, IGBT được điều khiển đóng và ngắt liên tục bằng tín hiệu từ mạch điều khiển.

Quá trình chuyển mạch cho phép điều chỉnh năng lượng truyền đến tải.

Điều khiển PWM

IGBT có thể được sử dụng trong các mạch điều khiển PWM.

Bằng cách thay đổi độ rộng xung điều khiển Gate, hệ thống có thể điều chỉnh công suất truyền đến tải.

Tổn hao công suất

Khi IGBT dẫn điện, tổn hao dẫn gần đúng được tính theo công thức:

P = VCE(sat) × IC

Trong đó:

• P: Công suất tổn hao dẫn.
• VCE(sat): Điện áp bão hòa Collector–Emitter.
• IC: Dòng điện Collector.

Ngoài tổn hao dẫn, IGBT còn có tổn hao chuyển mạch trong quá trình đóng và ngắt.

Vì vậy, cần lựa chọn mạch kích Gate và bộ tản nhiệt phù hợp để hạn chế nhiệt độ tăng cao.

7. Ứng dụng của IGBT FGL60N120AND

IGBT FGL60N120AND được sử dụng trong các thiết bị điện tử công suất cần chuyển mạch điện áp cao và dòng điện lớn.

Một số ứng dụng phổ biến gồm:

• Mạch nghịch lưu DC-AC.
• Bộ nguồn công suất lớn.
• Bộ nguồn xung công nghiệp.
• Bộ chuyển đổi DC-DC điện áp cao.
• Thiết bị hàn điện tử.
• Máy hàn inverter.
• Mạch điều khiển động cơ.
• Bộ điều khiển công suất.
• Mạch chuyển mạch IGBT.
• Hệ thống điều khiển PWM.
• Bộ nguồn thiết bị công nghiệp.
• Thiết bị điện tử công suất.
• Hệ thống chuyển đổi năng lượng điện.
• Bo mạch công suất công nghiệp.
• Sửa chữa và thay thế IGBT trong thiết bị điện tử.

Khả năng sử dụng trong từng thiết bị phụ thuộc vào điện áp bus DC, dòng điện, tần số chuyển mạch và điều kiện tản nhiệt thực tế.

8. Ưu điểm của IGBT FGL60N120AND

Điện áp chịu đựng 1200V: Phù hợp với nhiều mạch chuyển mạch điện áp cao khi được thiết kế đúng giới hạn an toàn.

Dòng điện định mức 60A: Có khả năng đáp ứng các ứng dụng công suất khi được tản nhiệt phù hợp.

Điều khiển bằng điện áp: Giúp giảm yêu cầu dòng điện điều khiển tĩnh tại cực Gate.

Khả năng chuyển mạch công suất: Phù hợp với mạch nghịch lưu và hệ thống điều khiển PWM.

Vỏ TO-3PL: Hỗ trợ lắp đặt trên bộ tản nhiệt và thuận tiện cho việc thay thế.

Ứng dụng đa dạng: Có thể sử dụng trong nguồn công nghiệp, mạch nghịch lưu và thiết bị điều khiển động cơ.

Cấu trúc bán dẫn công suất: Kết hợp đặc tính điều khiển bằng điện áp với khả năng dẫn dòng lớn.

9. Lưu ý khi sử dụng và thay thế IGBT FGL60N120AND

Khi lựa chọn và thay thế IGBT FGL60N120AND cần chú ý:

• Kiểm tra chính xác mã linh kiện FGL60N120AND.
• Xác nhận loại IGBT công suất.
• Kiểm tra điện áp Collector–Emitter 1200V.
• Kiểm tra dòng điện Collector 60A.
• Xác nhận kiểu đóng gói TO-3PL.
• Kiểm tra đúng thứ tự chân Gate, Collector và Emitter.
• Không sử dụng vượt quá điện áp VCES cho phép.
• Không đặt điện áp Gate vượt giới hạn VGES tối đa.
• Lựa chọn mạch kích Gate phù hợp.
• Kiểm tra điện áp bão hòa VCE(sat).
• Kiểm tra điện tích Gate và thời gian chuyển mạch.
• Đảm bảo khả năng tản nhiệt.
• Kiểm tra nhiệt độ vỏ và nhiệt độ mối nối.
• Sử dụng vật liệu dẫn nhiệt phù hợp.
• Bảo đảm cách điện giữa IGBT và bộ tản nhiệt khi cần thiết.
• Kiểm tra hiện tượng chập Collector–Emitter.
• Kiểm tra khả năng chịu xung và vùng hoạt động an toàn.
• Không thay bằng IGBT có điện áp hoặc dòng điện định mức thấp hơn khi chưa đánh giá mạch.
• Kiểm tra yêu cầu diode song song ngược của mạch.
• Ngắt nguồn và xả điện tụ lọc trước khi sửa chữa.

Lưu ý quan trọng: Khi thay thế FGL60N120AND, không nên chỉ dựa vào thông số 1200V và 60A. Cần đối chiếu thêm điện áp bão hòa, điện tích Gate, đặc tính chuyển mạch, sơ đồ chân, đặc tính diode và khả năng tản nhiệt.

10. Kết luận

FGL60N120AND IGBT 60A 1200V TO-3PL là linh kiện bán dẫn công suất được sử dụng trong các mạch chuyển mạch điện áp cao, bộ nguồn công suất và thiết bị điện tử công nghiệp.

Với điện áp Collector–Emitter 1200V, dòng điện định mức 60A theo thông tin sản phẩm và kiểu đóng gói TO-3PL, linh kiện phù hợp với nhiều ứng dụng điều khiển công suất khi đáp ứng đúng điều kiện vận hành.

IGBT FGL60N120AND có khả năng điều khiển đóng cắt bằng điện áp Gate, hỗ trợ chuyển đổi năng lượng trong các hệ thống nguồn điện tử.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, điện áp, dòng điện, điện áp bão hòa, sơ đồ chân và yêu cầu tản nhiệt để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
