FP50R12KT3 Module IGBT 50A 1200V mới

Giới thiệu về FP50R12KT3

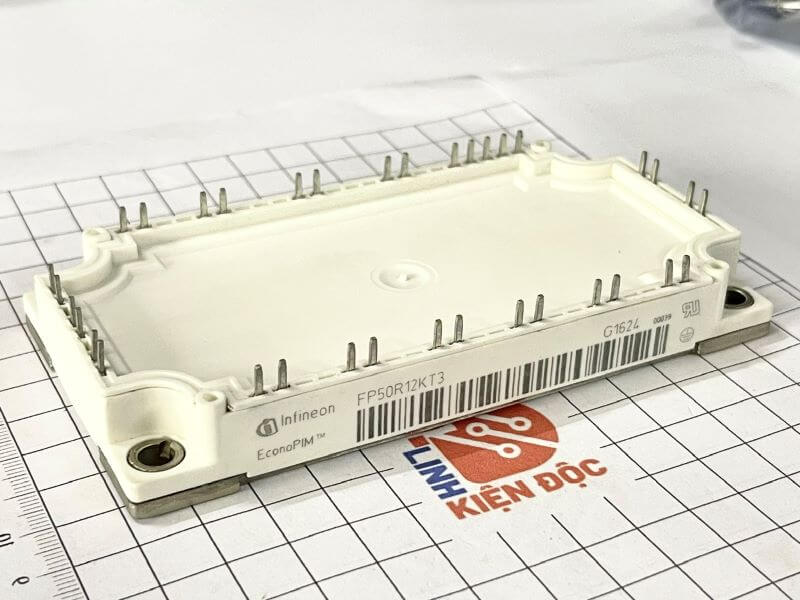

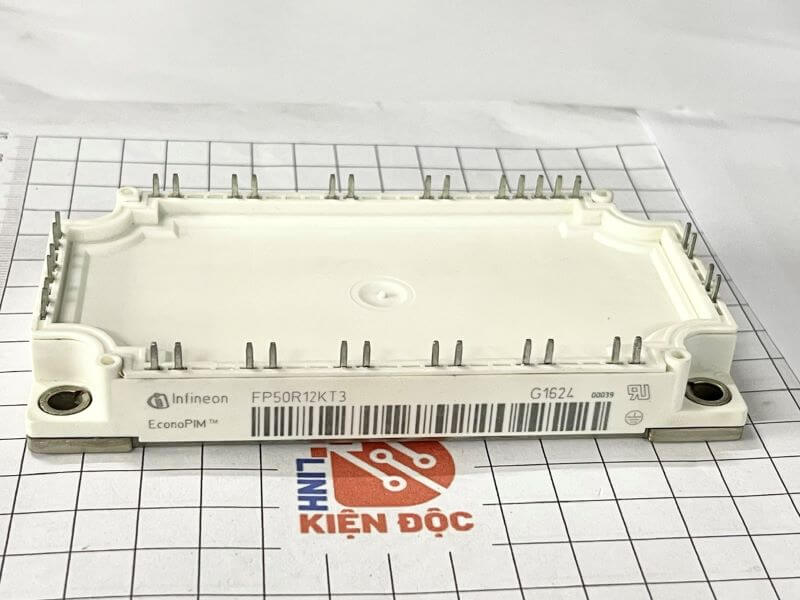

FP50R12KT3 là một IGBT module (Insulated Gate Bipolar Transistor) do Infineon sản xuất. Đây là loại module IGBT bán dẫn công suất được sử dụng trong các ứng dụng yêu cầu xử lý dòng điện và điện áp cao, như trong các hệ thống biến tần, điều khiển động cơ, hệ thống năng lượng tái tạo (như năng lượng mặt trời, năng lượng gió), và các ứng dụng công nghiệp. Với khả năng tản nhiệt tốt và tổn hao thấp, nó là sự lựa chọn lý tưởng cho các hệ thống công suất cao đòi hỏi hiệu suất và độ tin cậy.

Đặc điểm FP50R12KT3

• IGBT là sự kết hợp giữa hai công nghệ MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) và BJT (Bipolar Junction Transistor), nhằm tận dụng ưu điểm của cả hai. Nó có trở kháng ngõ vào cao (giống như MOSFET) và khả năng xử lý dòng cao (giống như BJT).
• FP50R12KT3 bao gồm các IGBT và diode được tích hợp sẵn bên trong module, được đóng gói chắc chắn để tăng khả năng tản nhiệt và hoạt động trong môi trường công suất cao. Module này có thể xử lý điện áp và dòng điện lớn mà vẫn giữ được hiệu suất cao.
• Hiệu suất cao: Sử dụng cấu trúc IGBT giúp tăng hiệu quả khi xử lý dòng điện và điện áp cao.
• Khả năng chịu tải lớn: Có khả năng hoạt động tốt trong các môi trường yêu cầu cao về công suất và hiệu năng.
• Tản nhiệt tốt: Module được tích hợp khả năng tản nhiệt tốt, giúp duy trì nhiệt độ hoạt động ổn định.
• Tối ưu hóa tổn hao: Giảm tổn hao năng lượng khi chuyển mạch, giúp tăng tuổi thọ và hiệu suất của hệ thống.

Thông số kỹ thuật FP50R12KT3

• Dòng điện danh định (Collector Current): 50A.
• Điện áp khối (Blocking Voltage): 1200V.
• Điện áp đánh thủng (VCE): 1200V, giúp module này hoạt động ổn định trong các hệ thống công suất cao.
• Cấu trúc cổng: Loại N, sử dụng cách điện cổng để điều khiển dòng điện qua thiết bị.
• Khả năng tản nhiệt: Được tích hợp khả năng tản nhiệt hiệu quả, giúp module duy trì nhiệt độ ổn định trong quá trình hoạt động.
• Dòng dò cực thu (Collector Leakage Current): Thấp, giúp giảm tiêu thụ năng lượng khi thiết bị ở trạng thái không hoạt động.
• Công suất tổn hao thấp (Low Switching Loss): Module này được thiết kế để tối ưu hóa tổn hao trong quá trình chuyển mạch, giúp nâng cao hiệu suất.

Ứng dụng FP50R12KT3

• Biến tần điều khiển động cơ: Được sử dụng trong các hệ thống điều khiển tốc độ và công suất của động cơ điện trong công nghiệp.
• Nguồn năng lượng tái tạo: Đặc biệt trong các hệ thống như biến tần năng lượng mặt trời, hệ thống điện gió, module này giúp chuyển đổi năng lượng một cách hiệu quả và ổn định.
• Hệ thống UPS (Uninterruptible Power Supply): Giúp cung cấp nguồn điện ổn định cho các thiết bị quan trọng trong trường hợp mất điện.
• Thiết bị điều khiển công suất cao: Sử dụng trong các thiết bị biến đổi công suất lớn như máy hàn, hệ thống chỉnh lưu, hoặc các ứng dụng yêu cầu kiểm soát công suất.

Sơ đồ tương đương FP50R12KT3

Kích thước FP50R12KT3

Datasheet FP50R12KT3
