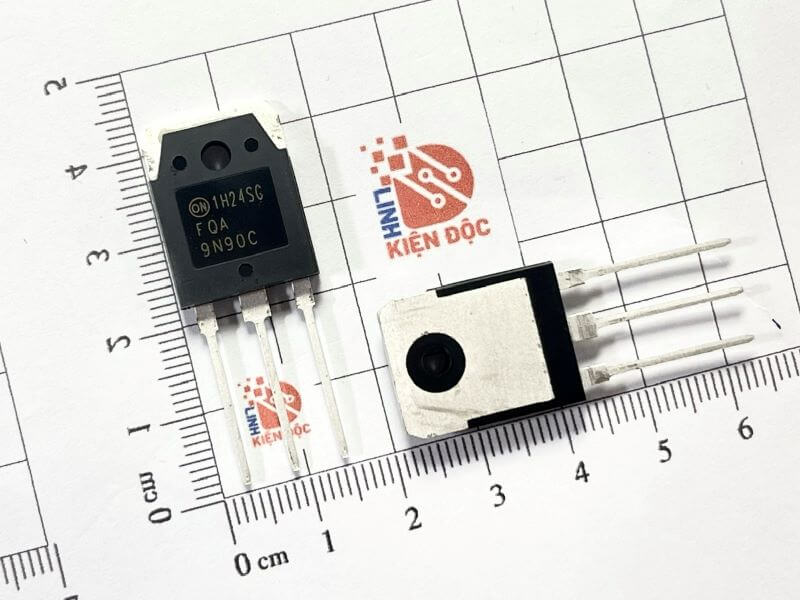

FQA9N90C 9N90C Mosfet kênh N 9A 900V TO-3P mới

Giới thiệu chung

FQA9N90C (thường gọi 9N90C) là MOSFET kênh N điện áp cao, chuyên dùng trong nguồn xung và mạch công suất AC/DC. Linh kiện do Fairchild / onsemi sản xuất, nổi bật với khả năng chịu áp rất cao 900V, hoạt động ổn định trong môi trường điện áp lưới.

Vỏ TO-3P giúp tản nhiệt tốt, phù hợp mạch công suất trung bình – cao.

 Đặc điểm nổi bật

• MOSFET kênh N điện áp cao

• Chịu áp lớn, phù hợp mạch AC–DC

• Tốc độ chuyển mạch nhanh

• Độ bền cao, ổn định nhiệt tốt

• Dễ ghép với IC điều khiển nguồn xung

• Đóng gói TO-3P, tản nhiệt hiệu quả

Sơ đồ chân

 Thông số kỹ thuật

• Loại linh kiện: MOSFET kênh N

• Điện áp Drain–Source (VDS): 900 V

• Dòng Drain liên tục (ID): 9 A

• Điện áp Gate–Source (VGS): ±30 V

• RDS(on): ~0.9 Ω (tại VGS = 10 V)

• Công suất tiêu tán: ~200 W (có tản nhiệt phù hợp)

• Tốc độ chuyển mạch: Nhanh

• Đóng gói: TO-3P

• Nhiệt độ hoạt động: –55°C đến +150°C

Ứng dụng

• Nguồn xung AC–DC (SMPS, Adapter, PSU)

• Nguồn flyback, forward

• Mạch PFC

• Điều khiển động cơ DC điện áp cao

• Biến tần, inverter

• Thiết bị công nghiệp, điện dân dụng

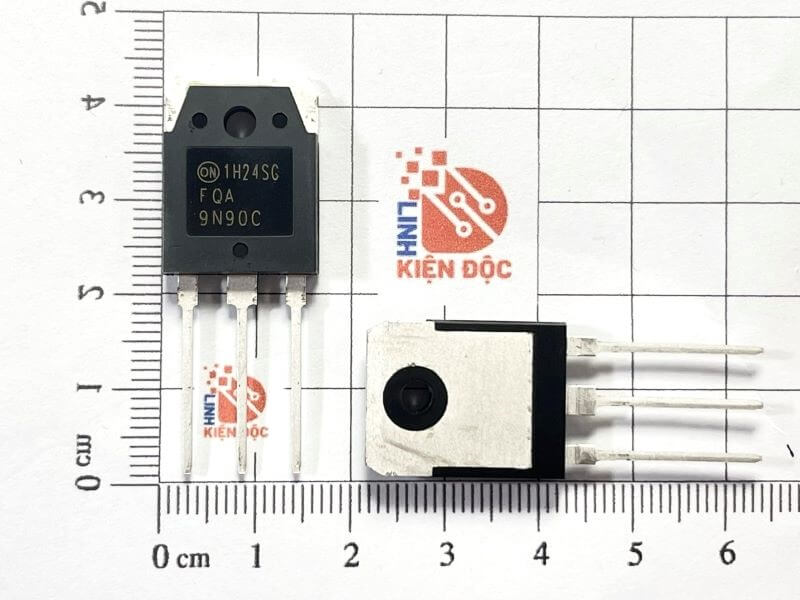

Kích thước

Datasheet FQA9N90C
