FL014N, IRFL014N Mosfet Kênh P 55V/1.9A SOT-223

Giới thiệu về IRFL014N

IRFL014N là một MOSFET kênh P được thiết kế cho các ứng dụng yêu cầu điện áp thấp và dòng điện nhỏ đến vừa phải. Với khả năng chịu đựng điện áp -55V và dòng điện -1.9A, nó là một lựa chọn tốt cho các mạch công suất nhỏ, điều khiển động cơ nhỏ, và các ứng dụng điện tử tiêu dùng cần hiệu suất tốt và độ tin cậy cao. Đây là một thiết bị MOSFET hiệu quả, lý tưởng cho các mạch công suất nhỏ và các ứng dụng điện tử yêu cầu điều khiển dòng điện và điện áp chính xác.

Đặc trưng kỹ thuật

• Điện áp Drain-Source (Vds): -55V
  • Đây là điện áp tối đa giữa chân drain và chân source mà MOSFET có thể chịu đựng. Với điện áp -55V, IRFL014N phù hợp cho các ứng dụng yêu cầu điện áp thấp như các mạch nguồn chuyển đổi DC-DC, mạch điều khiển, và các ứng dụng công suất nhỏ.
• Dòng điện Drain (Id): -1.9A
  • MOSFET này có khả năng dẫn dòng điện liên tục lên tới -1.9A, làm cho nó phù hợp cho các ứng dụng yêu cầu dòng điện nhỏ đến vừa phải như điều khiển động cơ nhỏ, mạch nguồn công suất thấp, và các ứng dụng điện tử khác.
• Điện trở dẫn (Rds(on)): Thấp, thường vào khoảng 0.5Ω (ở Vgs = -10V)
  • Đây là điện trở giữa chân drain và chân source khi MOSFET đang dẫn điện. Điện trở dẫn thấp giúp giảm thiểu tổn thất năng lượng trong quá trình hoạt động và cải thiện hiệu suất tổng thể của hệ thống.
• Điện áp Gate-Source (Vgs): ±20V
  • Đây là điện áp tối đa giữa chân gate và chân source mà MOSFET có thể chịu đựng, đảm bảo MOSFET có thể hoạt động an toàn trong các điều kiện biến động điện áp mà không bị hỏng hóc.
• Công suất tiêu tán (Ptot): Khoảng 1.6W
  • Đây là công suất tối đa mà MOSFET có thể tiêu tán mà không bị quá nhiệt khi hoạt động liên tục. Với công suất tiêu tán 1.6W, IRFL014N có thể hoạt động ổn định trong các ứng dụng công suất nhỏ.

• Thời gian bật (Turn-on time): Nhanh, thường trong khoảng vài chục đến vài trăm nanosecond.
• Thời gian tắt (Turn-off time): Cũng nhanh, giúp MOSFET này hoạt động hiệu quả trong các mạch yêu cầu tốc độ chuyển mạch cao.

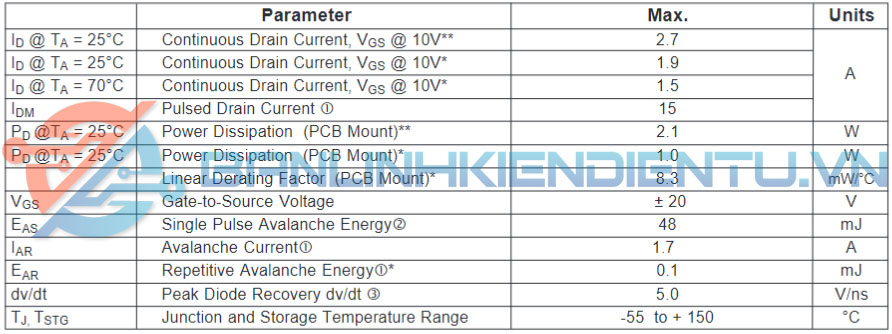

Thông số kỹ thuật

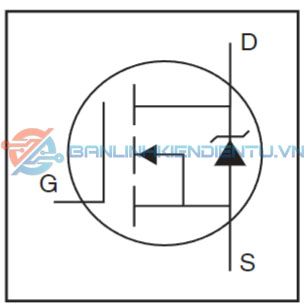

Sơ đồ cấu tạo



Ứng dụng

• Nguồn cung cấp năng lượng: IRFL014N thường được sử dụng trong các mạch nguồn công suất nhỏ, như các bộ chuyển đổi DC-DC và các ứng dụng yêu cầu điều khiển dòng điện thấp.
• Điều khiển động cơ: Với khả năng dẫn dòng 1.9A, MOSFET này phù hợp cho các ứng dụng điều khiển động cơ nhỏ, như trong các hệ thống tự động hóa và thiết bị công nghiệp nhỏ.
• Mạch điều khiển: Được sử dụng trong các mạch điều khiển điện tử nhỏ, giúp điều chỉnh và kiểm soát điện áp và dòng điện một cách hiệu quả.
• Hệ thống điện tử tiêu dùng: IRFL014N thích hợp cho các ứng dụng trong các thiết bị điện tử tiêu dùng, nơi yêu cầu kiểm soát dòng điện và điện áp với độ tin cậy cao.

•

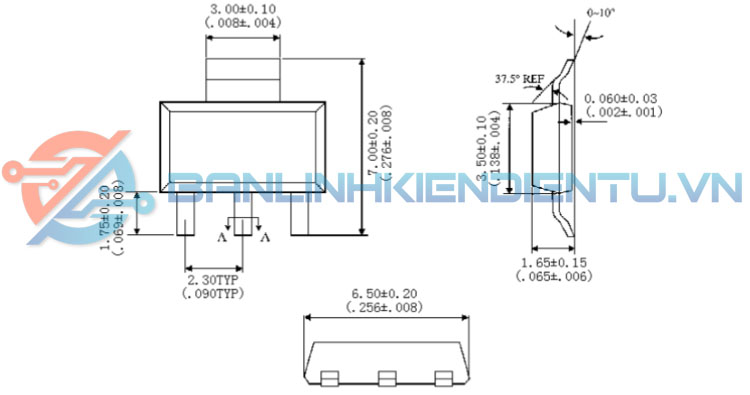

Kích thước IRFL014N

Xem thêm: Các mã Mosfet khác

Datasheet IRFL014N
