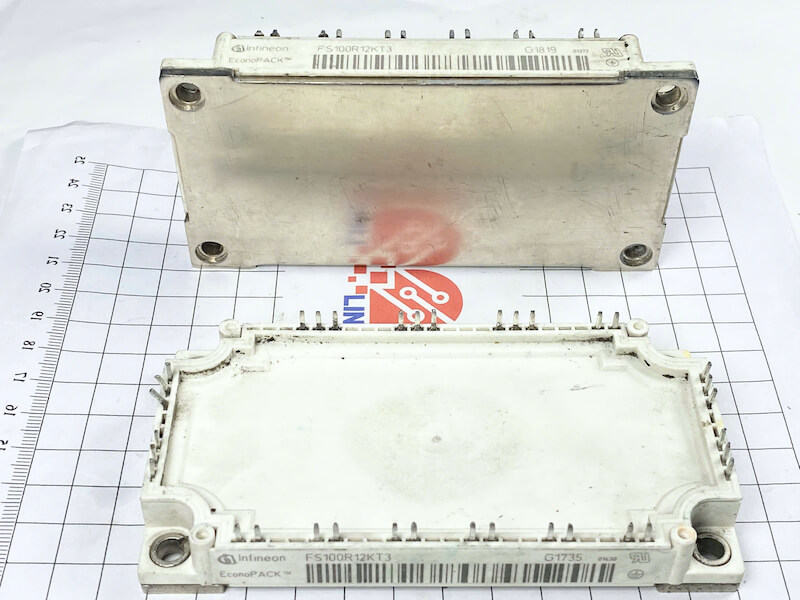

FS100R12KT3 IGBT 100A 1200V Tháo máy

Giới thiệu FS100R12KT3

FS100R12KT3 là mô-đun IGBT (Insulated Gate Bipolar Transistor) của Infineon, được thiết kế để xử lý dòng điện tối đa 100A và điện áp tối đa 1200V. Đây là một trong những mô-đun IGBT nổi bật, cung cấp hiệu suất cao và độ tin cậy cho nhiều ứng dụng công nghiệp.Với công nghệ chuyển mạch tiên tiến và thiết kế tản nhiệt hiệu quả, mô-đun này là lựa chọn hàng đầu cho các hệ thống biến tần, điều khiển động cơ và năng lượng tái tạo.

Đặc điểm FS100R12KT3

• Dòng điện định mức 100A: Phù hợp cho các ứng dụng yêu cầu công suất trung bình, đảm bảo hoạt động ổn định và hiệu quả.
• Điện áp chịu đựng 1200V: Cung cấp khả năng hoạt động trong các môi trường điện áp cao, giảm thiểu rủi ro quá áp.
• Công nghệ TRENCH IGBT: Tối ưu hóa hiệu suất chuyển mạch, giảm tổn thất năng lượng và gia tăng độ tin cậy.
• Diode phục hồi nhanh: Giúp nâng cao hiệu suất chuyển đổi năng lượng, giảm thiểu tổn thất trong quá trình hoạt động.
• Thiết kế tản nhiệt hiệu quả: Giúp duy trì nhiệt độ ổn định, kéo dài tuổi thọ mô-đun.

Ứng dụng FS100R12KT3

• Biến tần công suất: Thích hợp cho các hệ thống biến tần để điều khiển động cơ, cải thiện hiệu suất và tiết kiệm năng lượng.
• Hệ thống điều khiển động cơ: Phù hợp cho máy móc công nghiệp, bơm, quạt, và các ứng dụng yêu cầu điều khiển chính xác công suất.
• Năng lượng tái tạo: Sử dụng trong các ứng dụng điện mặt trời và điện gió, tối ưu hóa việc chuyển đổi năng lượng.
• Nguồn cung cấp điện: Được sử dụng trong các hệ thống cấp nguồn công suất lớn, đảm bảo độ tin cậy và hiệu suất hoạt động.

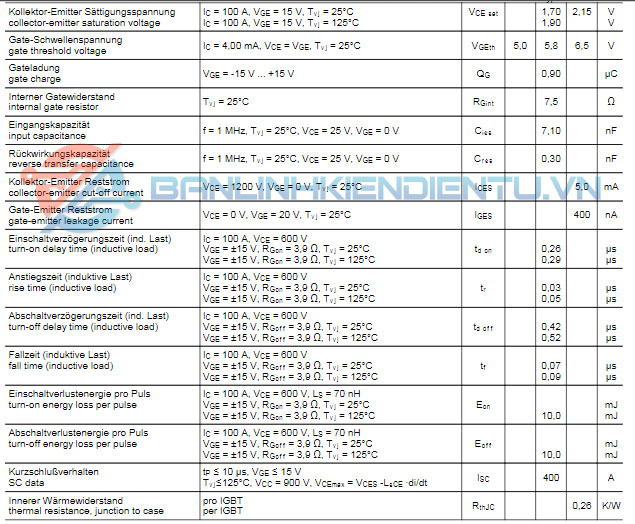

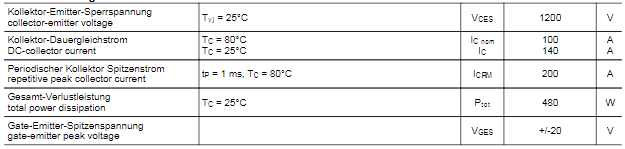

Thông số kĩ thuật FS100R12KT3

• Dòng điện định mức (I_C): 100A
• Điện áp chịu đựng (V_CE): 1200V
• Điện áp bão hòa (V_CE(sat)): Khoảng 1.7V (điển hình)
• Điện áp cổng điều khiển (V_GE): ±20V
• Thời gian chuyển mạch:
  • Thời gian bật (t_on): 1.2 – 2.0 µs
  • Thời gian tắt (t_off): 1.8 – 4.0 µs
• Nhiệt độ hoạt động: -40°C đến +150°C
• Khả năng tản nhiệt: Thiết kế tản nhiệt tốt, giúp duy trì hoạt động ổn định trong điều kiện tải cao.

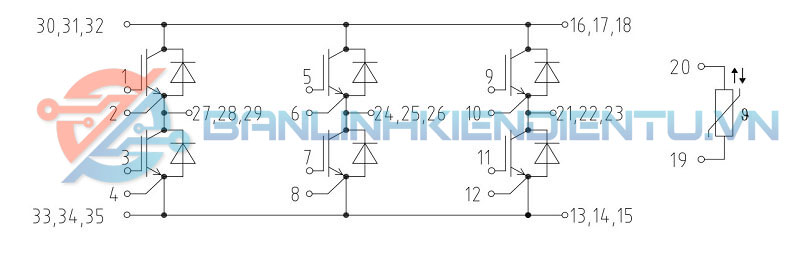

Sơ đồ cấu tạo FS100R12KT3

Kích thước FS100R12KT3
