FSBS15CH60F IGBT 15A 600V MỚI

1. Giới thiệu chung về IGBT FSBS15CH60F

FSBS15CH60F là module công suất thông minh IPM (Intelligent Power Module) sử dụng công nghệ IGBT, được thiết kế để điều khiển động cơ điện trong các hệ thống biến tần và thiết bị điện tử công suất.

Sản phẩm thuộc dòng module SPM (Smart Power Module), tích hợp các phần tử IGBT công suất, diode hồi tiếp và mạch điều khiển nhằm hỗ trợ quá trình chuyển đổi điện năng và điều khiển động cơ.

Module IGBT FSBS15CH60F có thông số dòng điện 15A, điện áp 600V, phù hợp với các ứng dụng điều khiển động cơ xoay chiều ba pha trong phạm vi công suất thiết kế.

Nhờ cấu trúc tích hợp, FSBS15CH60F giúp giảm số lượng linh kiện công suất rời, tiết kiệm diện tích bo mạch và hỗ trợ nâng cao độ tin cậy của hệ thống điều khiển.

2. Đặc điểm nổi bật của IGBT FSBS15CH60F

• Mã sản phẩm: FSBS15CH60F.
• Loại linh kiện: Module IGBT công suất thông minh IPM.
• Điện áp định mức: 600V.
• Dòng điện danh định: 15A.
• Sử dụng công nghệ IGBT.
• Tích hợp tầng công suất nghịch lưu ba pha.
• Tích hợp diode hồi tiếp cho các phần tử IGBT.
• Có mạch điều khiển cổng bên trong module.
• Hỗ trợ các chức năng bảo vệ theo thiết kế.
• Phù hợp với các hệ thống điều khiển động cơ inverter.
• Thiết kế tích hợp giúp đơn giản hóa mạch công suất.
• Thuận tiện trong công tác sửa chữa và thay thế linh kiện.

3. Cấu tạo của module IGBT FSBS15CH60F

Module FSBS15CH60F được cấu tạo từ các bộ phận chính:

Các phần tử IGBT công suất: Module sử dụng cấu trúc nghịch lưu ba pha với sáu phần tử IGBT, thực hiện chức năng đóng cắt điện năng để điều khiển động cơ.

Diode hồi tiếp: Được kết hợp với các IGBT nhằm tạo đường dẫn cho dòng điện hồi tiếp từ tải cảm trong quá trình chuyển mạch.

Mạch điều khiển cổng: Hỗ trợ điều khiển đóng mở các IGBT theo tín hiệu từ bộ vi điều khiển hoặc mạch điều khiển bên ngoài.

Mạch bảo vệ: Hỗ trợ giám sát và bảo vệ tầng công suất theo các chức năng được tích hợp trong module.

Thân module: Bảo vệ các phần tử bán dẫn và mạch điện bên trong trước tác động cơ học thông thường.

Các chân kết nối: Bao gồm chân nguồn công suất, đầu ra ba pha và các chân tín hiệu điều khiển, bảo vệ.

4. Thông số kỹ thuật IGBT FSBS15CH60F

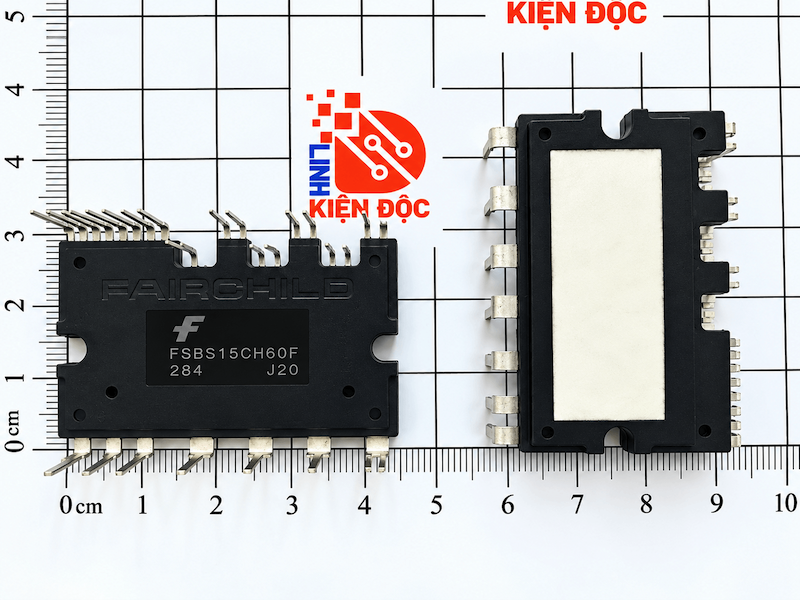

5. Kích thước và kiểu dáng module FSBS15CH60F

6. Nguyên lý hoạt động của IGBT FSBS15CH60F

Module IGBT FSBS15CH60F hoạt động dựa trên nguyên lý nghịch lưu điện áp một chiều thành điện áp xoay chiều ba pha.

Nguồn điện một chiều được đưa vào tầng công suất của module. Sáu IGBT bên trong được điều khiển đóng cắt theo các tín hiệu điều khiển phù hợp để tạo điện áp đầu ra tại ba pha U, V và W.

Bằng phương pháp điều chế độ rộng xung PWM, hệ thống điều khiển có thể thay đổi điện áp và tần số đầu ra nhằm điều chỉnh tốc độ quay của động cơ.

Các diode hồi tiếp hỗ trợ dẫn dòng điện từ tải cảm trong quá trình chuyển mạch, giúp duy trì đường dẫn dòng điện phù hợp.

Mạch điều khiển và các chức năng bảo vệ tích hợp giúp đơn giản hóa việc thiết kế tầng công suất so với sử dụng các IGBT rời.

7. Ứng dụng của module IGBT FSBS15CH60F

Module FSBS15CH60F được sử dụng trong nhiều hệ thống điện tử công suất như:

• Bo mạch điều hòa không khí inverter.
• Hệ thống điều khiển máy nén inverter.
• Mạch điều khiển động cơ xoay chiều ba pha.
• Bộ biến tần điều khiển tốc độ động cơ.
• Hệ thống điều khiển quạt inverter.
• Thiết bị điện gia dụng sử dụng công nghệ inverter.
• Mạch điều khiển động cơ trong thiết bị công nghiệp.
• Bo mạch công suất của hệ thống tự động hóa.
• Sửa chữa và thay thế module IGBT trong thiết bị tương thích.

Ứng dụng thực tế cần phù hợp với yêu cầu điện áp, dòng điện, công suất và điều kiện tản nhiệt của hệ thống.

8. Ưu điểm của module IGBT FSBS15CH60F

Tích hợp tầng công suất ba pha: Sáu IGBT được bố trí trong cùng một module, giúp đơn giản hóa thiết kế mạch nghịch lưu.

Điện áp 600V: Phù hợp với các hệ thống điều khiển động cơ sử dụng điện áp trong giới hạn thiết kế.

Dòng điện 15A: Đáp ứng các ứng dụng điều khiển động cơ có yêu cầu dòng điện phù hợp.

Tích hợp mạch điều khiển: Giúp giảm nhu cầu sử dụng nhiều linh kiện điều khiển cổng bên ngoài.

Tiết kiệm diện tích bo mạch: Thiết kế module giúp bố trí linh kiện công suất gọn gàng.

Thuận tiện bảo trì: Phù hợp cho công tác sửa chữa và thay thế trên các bo mạch sử dụng đúng mã linh kiện.

9. Lưu ý khi sử dụng và thay thế IGBT FSBS15CH60F

Khi lắp đặt và sử dụng module FSBS15CH60F cần chú ý:

• Kiểm tra chính xác mã linh kiện trước khi thay thế.
• Đối chiếu sơ đồ chân theo datasheet.
• Kiểm tra điện áp nguồn một chiều.
• Đảm bảo dòng điện tải nằm trong giới hạn cho phép.
• Sử dụng bộ phận tản nhiệt phù hợp.
• Kiểm tra nguồn cấp cho mạch điều khiển.
• Kiểm tra tín hiệu PWM và các mạch bảo vệ.
• Tránh đấu nhầm chân nguồn, chân tín hiệu và chân đầu ra.
• Không vận hành module khi hệ thống tản nhiệt không đảm bảo.
• Kiểm tra động cơ, tụ DC bus và các linh kiện công suất liên quan trước khi thay thế.

Đặc biệt, khi sửa chữa bo mạch điều hòa inverter hoặc biến tần, cần xác định nguyên nhân gây hư hỏng module cũ để hạn chế tình trạng linh kiện mới tiếp tục bị hỏng.

10. Kết luận

Module IGBT FSBS15CH60F 15A 600V là linh kiện công suất thông minh được thiết kế cho các hệ thống điều khiển động cơ xoay chiều ba pha.

Với cấu trúc tích hợp sáu IGBT, diode hồi tiếp và mạch điều khiển, sản phẩm giúp đơn giản hóa tầng công suất, tiết kiệm diện tích bo mạch và hỗ trợ điều khiển động cơ bằng công nghệ inverter.

FSBS15CH60F phù hợp sử dụng trong các ứng dụng điều khiển động cơ, thiết bị inverter và công tác sửa chữa, thay thế module công suất trên những bo mạch tương thích.
