Rơ le OMRON G2R-1-E-12VDC là dòng rơ le công suất trung gian được sử dụng phổ biến trong mạch điều khiển, thiết bị điện, tủ điện và hệ thống tự động hóa. Relay sử dụng cuộn coil 12VDC, thiết kế 8 chân, tiếp điểm SPDT (1 Form C) và khả năng đóng cắt tải đến 16A.

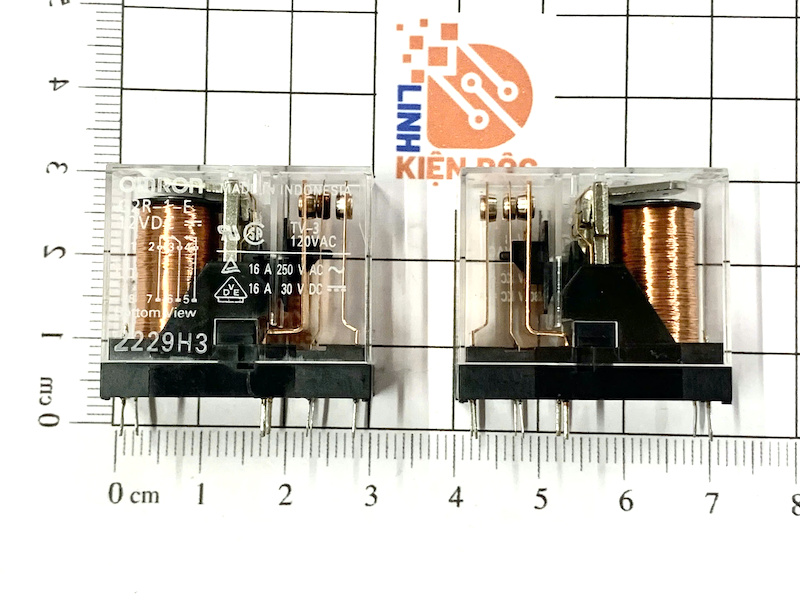

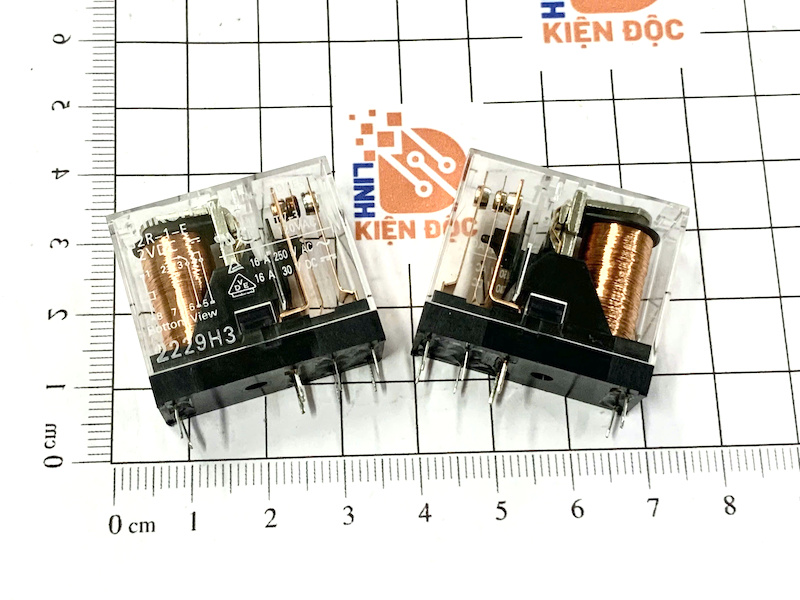

Đây là loại relay có vỏ trong suốt dạng “rơ le kính”, cho phép quan sát cơ cấu tiếp điểm bên trong, đồng thời thiết kế chân cắm PCB giúp thuận tiện khi lắp đặt và thay thế.

---

1. Tên sản phẩm

Tên sản phẩm đề xuất để đăng website:

Rơ le OMRON G2R-1-E-12VDC 16A 8 chân – Relay trung gian 12VDC SPDT dạng kính

Tên ngắn gọn:

Relay OMRON G2R-1-E 12VDC 16A 8 chân

Tên SEO:

Rơ le OMRON G2R-1-E-12VDC 12V 16A 8 chân SPDT

---

2. Giới thiệu rơ le OMRON G2R-1-E-12VDC

OMRON G2R-1-E-12VDC thuộc dòng G2R, là relay công suất dùng để đóng, ngắt và chuyển mạch tải điện thông qua tín hiệu điều khiển 12VDC.

Relay có 1 bộ tiếp điểm chuyển đổi SPDT, gồm COM, NO và NC. Khi cấp điện cho cuộn coil 12VDC, cơ cấu điện từ bên trong relay hoạt động và chuyển trạng thái tiếp điểm, từ đó điều khiển thiết bị được kết nối ở đầu ra.

Với khả năng đóng cắt 16A tại 250VAC hoặc 16A tại 30VDC đối với tải thuần trở, G2R-1-E phù hợp với nhiều mạch điều khiển và tải điện công suất tương đối lớn.

---

3. Chức năng của Relay G2R-1-E-12VDC

Đóng và ngắt thiết bị điện

Khi được điều khiển bằng nguồn 12VDC, relay có thể đóng hoặc ngắt nguồn cấp cho tải như đèn, quạt, van điện từ, contactor và các thiết bị điện khác trong giới hạn thông số cho phép.

Chuyển đổi tín hiệu

G2R-1-E sử dụng tiếp điểm SPDT, cho phép chuyển đổi giữa hai trạng thái NO và NC. Điều này giúp relay có thể sử dụng linh hoạt trong các mạch điều khiển cần chức năng chuyển mạch.

Làm relay trung gian

Relay có thể làm tầng trung gian giữa mạch điều khiển công suất nhỏ và thiết bị tải công suất lớn hơn. Ví dụ, tín hiệu từ mạch điều khiển có thể kích coil 12VDC, sau đó tiếp điểm relay thực hiện đóng/ngắt nguồn cho thiết bị.

Cách ly mạch điều khiển và mạch tải

Cuộn dây điều khiển và hệ thống tiếp điểm được tách biệt về chức năng, giúp hạn chế việc đưa trực tiếp dòng tải lớn qua mạch điều khiển.

---

4. Ưu điểm của OMRON G2R-1-E-12VDC

Coil 12VDC

Điện áp cuộn dây 12VDC phù hợp với nhiều hệ thống điều khiển sử dụng nguồn điện một chiều 12V.

Tiếp điểm 16A

Relay có định mức tiếp điểm 16A tại 250VAC và 16A tại 30VDC đối với tải thuần trở, đáp ứng tốt nhiều ứng dụng đóng cắt điện.

Thiết kế 8 chân

G2R-1-E-12VDC sử dụng 8 chân, kiểu chân xuyên lỗ/hàn PCB, phù hợp để tích hợp trực tiếp vào bảng mạch hoặc sử dụng với đế relay tương thích.

Vỏ trong suốt

Thiết kế vỏ trong giúp người sử dụng dễ quan sát cơ cấu tiếp điểm bên trong relay, thuận tiện cho việc kiểm tra tình trạng hoạt động.

Kích thước nhỏ gọn

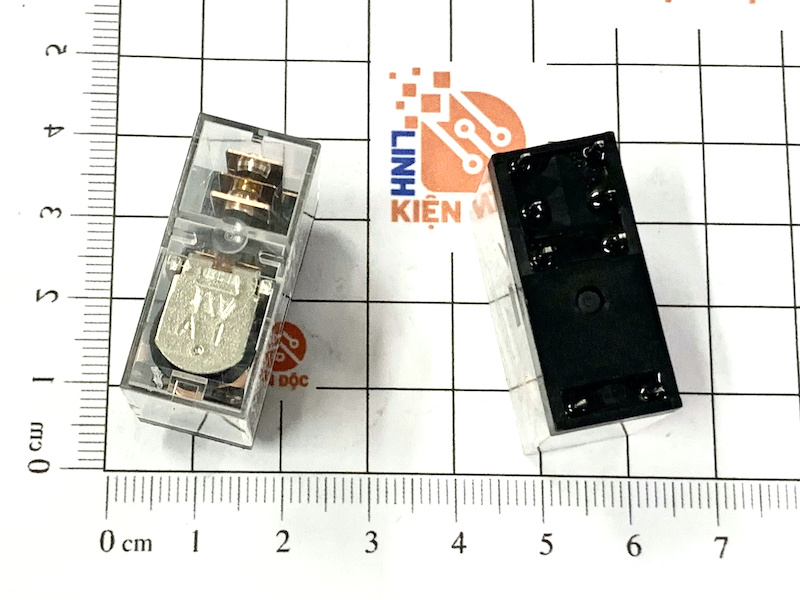

Kích thước sản phẩm khoảng 28,6–29 mm × 12,6–13,5 mm, tùy tài liệu và cách đo, giúp tiết kiệm không gian trên PCB.

---

5. Ứng dụng của Relay OMRON G2R-1-E-12VDC

G2R-1-E-12VDC được sử dụng trong nhiều lĩnh vực điện và tự động hóa.

Tủ điện điều khiển

Relay được sử dụng làm phần tử đóng/ngắt hoặc relay trung gian trong các tủ điện điều khiển máy móc.

Hệ thống tự động hóa

Có thể sử dụng relay để nhận tín hiệu từ bộ điều khiển và chuyển tín hiệu đó thành lệnh đóng/ngắt cho thiết bị chấp hành.

Máy móc công nghiệp

Sản phẩm phù hợp với các máy sản xuất, máy tự động, thiết bị điều khiển và các hệ thống máy cần relay công suất nhỏ gọn.

Điều khiển đèn, quạt và thiết bị điện

Có thể sử dụng để điều khiển đèn, quạt, còi báo, van điện từ và các tải điện khác khi đáp ứng đúng thông số kỹ thuật.

Điều khiển contactor

Relay có thể sử dụng để điều khiển cuộn hút contactor, qua đó điều khiển các tải có công suất lớn hơn.

Mạch điện tử và PCB

Với thiết kế chân hàn PCB, G2R-1-E có thể được tích hợp trực tiếp vào bảng mạch của thiết bị điện tử và thiết bị điều khiển.

---

6. Thông số kỹ thuật OMRON G2R-1-E-12VDC

Các thông số trên được đối chiếu từ các dữ liệu kỹ thuật của model G2R-1-E/12VDC.

---

7. Nguyên lý hoạt động

Rơ le G2R-1-E-12VDC hoạt động dựa trên nguyên lý điện từ.

Khi chưa cấp 12VDC vào coil, tiếp điểm COM ở trạng thái kết nối với NC.

Khi cấp 12VDC vào cuộn coil, cuộn dây tạo ra từ trường làm cơ cấu relay chuyển trạng thái. Khi đó:

COM → NO

Nhờ cơ chế này, một tín hiệu điều khiển 12VDC có thể thực hiện việc đóng/ngắt hoặc chuyển đổi một mạch tải khác.

---

8. Lưu ý khi sử dụng

Khi sử dụng G2R-1-E-12VDC, cần chú ý:

• Sử dụng đúng điện áp coil 12VDC.
• Kiểm tra chính xác sơ đồ chân trước khi đấu nối.
• Không sử dụng vượt quá định mức tiếp điểm.
• Thông số 16A cần được hiểu theo điều kiện tải mà nhà sản xuất quy định; tải cảm như motor, solenoid hoặc contactor có thể có dòng khởi động và đặc tính khác tải thuần trở.
• Với tải cảm, nên sử dụng biện pháp dập xung phù hợp để bảo vệ tiếp điểm và mạch điều khiển.
• Khi thay thế relay, cần kiểm tra cả số chân, điện áp coil, cấu hình tiếp điểm và sơ đồ chân.
