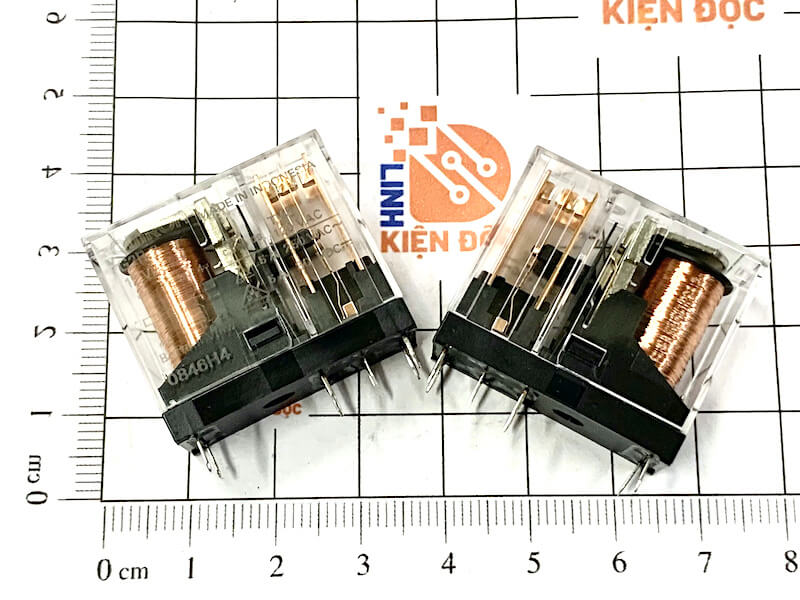

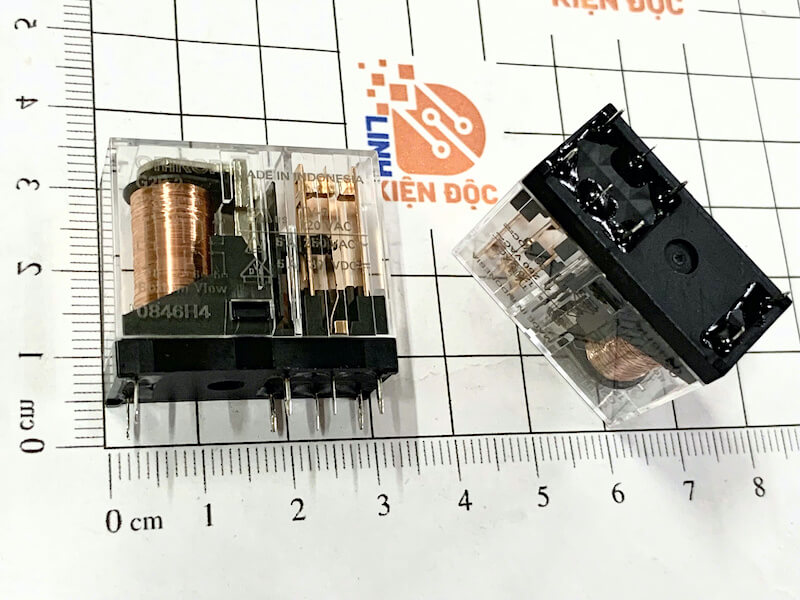

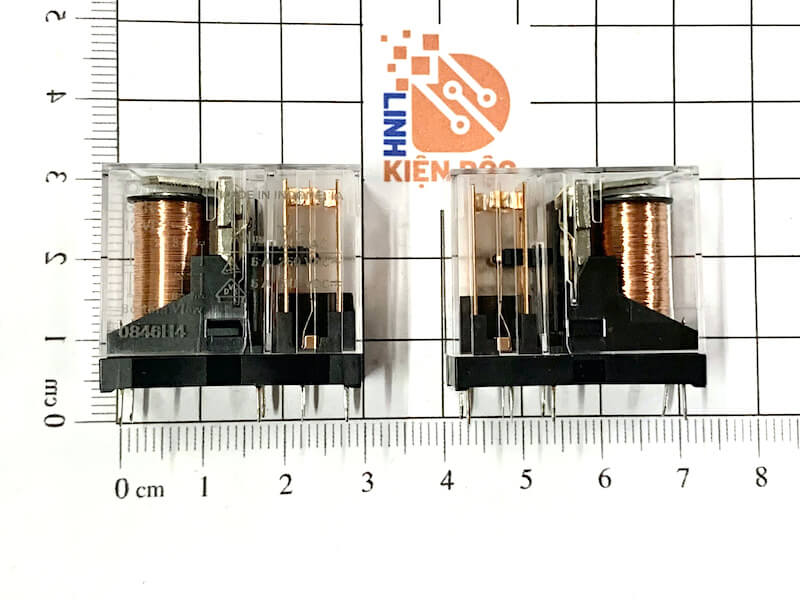

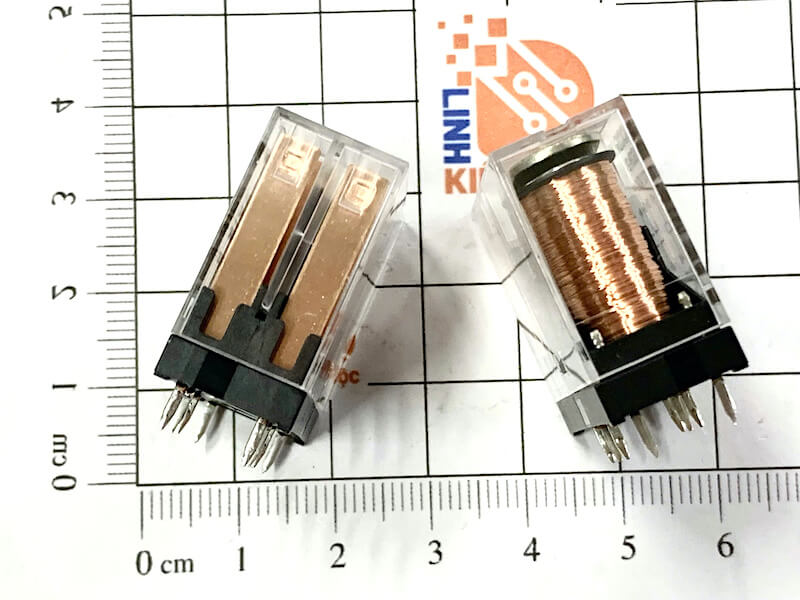

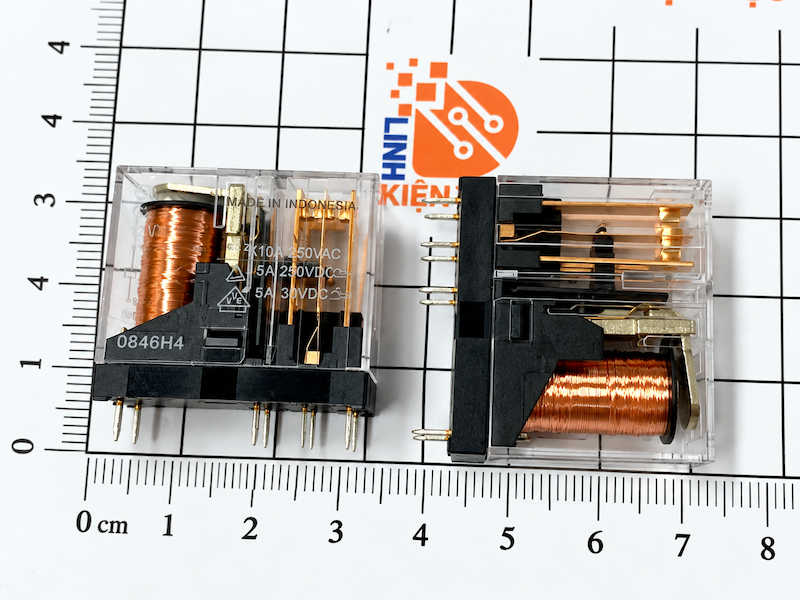

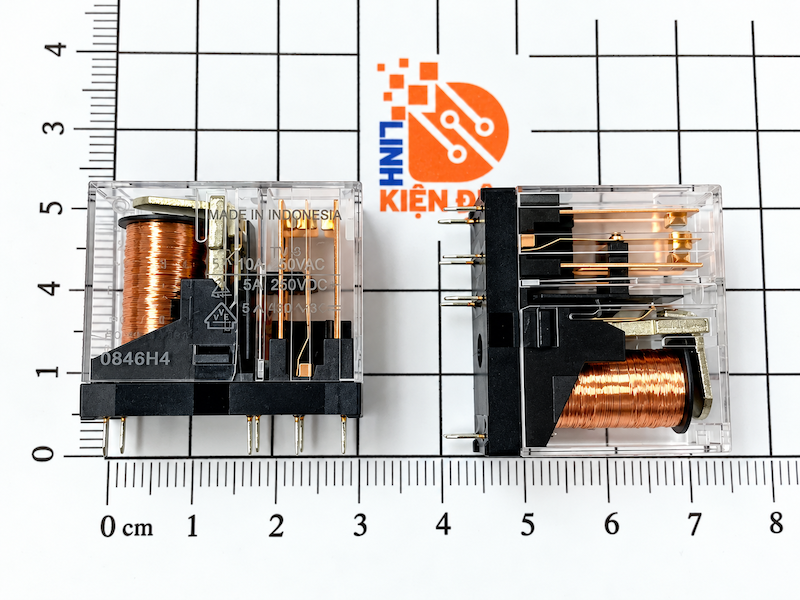

G2R-2-12VDC Relay 5A 12V 8 chân

G2R-2-12VDC Relay 5A 12V 8 chân là loại relay trung gian dạng cắm, sử dụng điện áp cuộn hút 12VDC, thiết kế 8 chân, phù hợp cho các mạch điều khiển và đóng cắt tải trong hệ thống điện, tự động hóa công nghiệp và các thiết bị điện tử. Với thiết kế nhỏ gọn, khả năng đóng cắt ổn định và dễ dàng thay thế, relay G2R-2-12VDC được sử dụng rộng rãi trong tủ điện và các mạch điều khiển.

G2R-2-12VDC Relay 5A 12V 8 chân là gì?

G2R-2-12VDC là relay điện từ có cuộn dây điều khiển 12VDC và hệ thống tiếp điểm dùng để đóng hoặc ngắt mạch điện theo tín hiệu điều khiển.

Relay hoạt động dựa trên nguyên lý điện từ. Khi cấp nguồn 12VDC vào cuộn coil, từ trường được tạo ra làm thay đổi trạng thái của các tiếp điểm. Khi ngắt nguồn, tiếp điểm trở về trạng thái ban đầu nhờ cơ cấu lò xo.

Với cấu hình 2 tiếp điểm chuyển đổi (DPDT/2 Form C) và tổng cộng 8 chân, sản phẩm có thể điều khiển đồng thời nhiều đường tín hiệu hoặc tải khác nhau.

Chức năng của Relay G2R-2-12VDC

Relay G2R-2-12VDC có các chức năng chính:

• Đóng/ngắt mạch điện: Sử dụng tín hiệu điều khiển 12VDC để điều khiển tải ở mạch khác.

• Cách ly mạch điều khiển và mạch tải: Giúp tín hiệu điều khiển có thể điều khiển tải mà không cần kết nối trực tiếp với nhau.

• Chuyển đổi trạng thái tiếp điểm: Relay cung cấp các tiếp điểm thường đóng (NC), thường mở (NO) và chân chung (COM).

• Điều khiển nhiều thiết bị: Hai bộ tiếp điểm chuyển đổi cho phép điều khiển đồng thời hoặc chuyển mạch nhiều đường tín hiệu.

• Ứng dụng trong mạch tự động hóa: Có thể kết hợp với PLC, cảm biến, công tắc, timer và các module điều khiển.

Cấu tạo Relay 12VDC 8 chân

Relay G2R-2-12VDC gồm các bộ phận chính:

Cuộn coil 12VDC

Cuộn coil là phần nhận tín hiệu điều khiển. Khi được cấp điện áp 12VDC, coil tạo ra từ trường để tác động lên cơ cấu chuyển mạch bên trong relay.

Hệ thống tiếp điểm

Relay 8 chân thường có cấu hình 2 bộ tiếp điểm chuyển đổi, mỗi bộ gồm:

• COM – chân chung.

• NO – tiếp điểm thường mở.

• NC – tiếp điểm thường đóng.

Cấu hình này cho phép người dùng linh hoạt lựa chọn trạng thái đóng hoặc ngắt tùy theo yêu cầu của mạch.

Đế relay

Relay dạng cắm có thể sử dụng cùng đế relay tương thích, giúp việc lắp đặt, tháo ra và bảo trì thuận tiện hơn so với kiểu đấu dây trực tiếp.

Ứng dụng của G2R-2-12VDC Relay 5A

Relay G2R-2-12VDC được sử dụng trong nhiều hệ thống điều khiển điện và tự động hóa như:

• Tủ điện điều khiển: Làm relay trung gian để truyền tín hiệu giữa các thiết bị.

• Hệ thống PLC: Sử dụng relay để chuyển đổi hoặc cách ly tín hiệu điều khiển từ PLC sang tải.

• Mạch điều khiển động cơ: Điều khiển contactor, van điện từ hoặc các thiết bị chấp hành phù hợp.

• Hệ thống tự động hóa: Kết hợp với cảm biến, timer, bộ điều khiển và công tắc.

• Thiết bị máy móc công nghiệp: Đóng/ngắt tín hiệu và điều khiển các cơ cấu điện.

• Mạch điều khiển dân dụng: Có thể sử dụng trong hệ thống chiếu sáng, quạt, bơm và các thiết bị điện phù hợp với giới hạn tiếp điểm.

• Thiết bị điện tử: Dùng làm phần tử chuyển mạch trong các mạch điều khiển cần relay cơ điện.

Thông số kỹ thuật Relay G2R-2-12VDC 5A 8 chân

Lưu ý: Thông số dòng tiếp điểm, điện áp tải, công suất đóng cắt và sơ đồ chân có thể khác nhau tùy phiên bản hoặc nhà sản xuất. Khi thay thế relay, cần đối chiếu trực tiếp thông số in trên thân relay và datasheet của đúng mã sản phẩm.

Ưu điểm của Relay G2R-2-12VDC

Thiết kế 8 chân dễ sử dụng

Cấu hình 8 chân giúp relay có thể thực hiện chức năng chuyển đổi trên hai bộ tiếp điểm, phù hợp với nhiều mạch điều khiển.

Coil 12VDC phổ biến

Điện áp điều khiển 12VDC được sử dụng phổ biến trong các hệ thống điều khiển và thiết bị điện tử, thuận tiện khi kết nối với nguồn DC 12V.

Đóng cắt linh hoạt

Các tiếp điểm COM, NO và NC giúp người dùng lựa chọn trạng thái hoạt động phù hợp với yêu cầu của mạch.

Dễ lắp đặt và thay thế

Thiết kế dạng relay cắm giúp quá trình tháo lắp, kiểm tra và bảo trì nhanh chóng, đặc biệt trong các tủ điện sử dụng đế relay.

Hướng dẫn sử dụng Relay G2R-2-12VDC

Khi sử dụng relay, cần xác định chính xác hai chân coil 12VDC và các chân tiếp điểm trước khi đấu nối.

Quy trình cơ bản:

1. Kiểm tra đúng model và điện áp coil 12VDC.

2. Xác định sơ đồ chân relay theo datasheet hoặc ký hiệu trên thân sản phẩm.

3. Cấp nguồn 12VDC đúng cực và đúng điện áp cho coil.

4. Đấu tải vào các chân COM, NO hoặc NC theo yêu cầu.

5. Kiểm tra dòng điện và điện áp của tải không vượt quá định mức tiếp điểm.

6. Chạy thử và kiểm tra tình trạng đóng/ngắt của relay.

Không nên cấp trực tiếp điện áp cao hơn định mức coil hoặc sử dụng relay để đóng cắt tải vượt quá thông số cho phép
