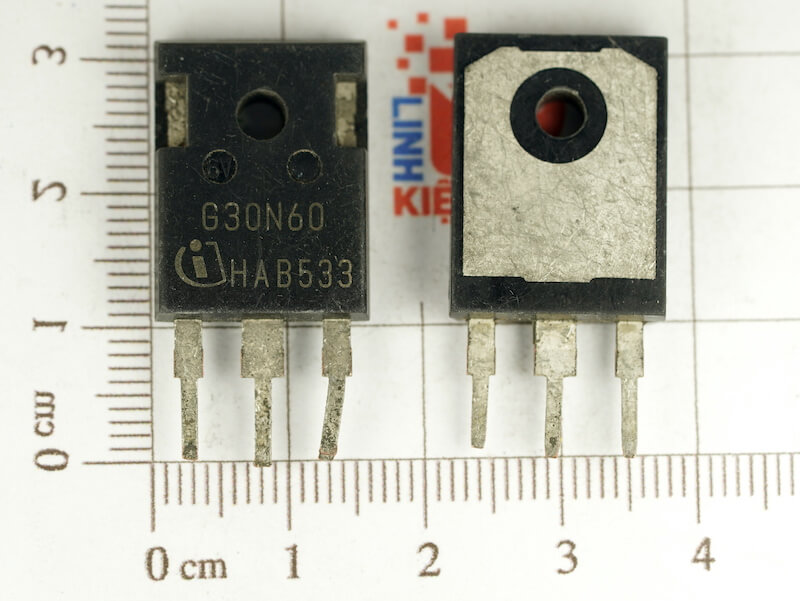

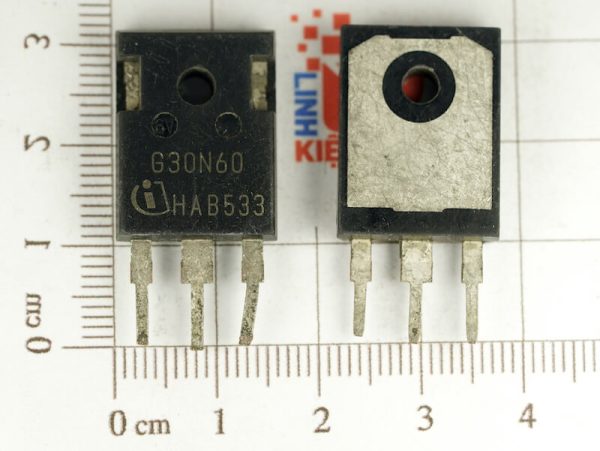

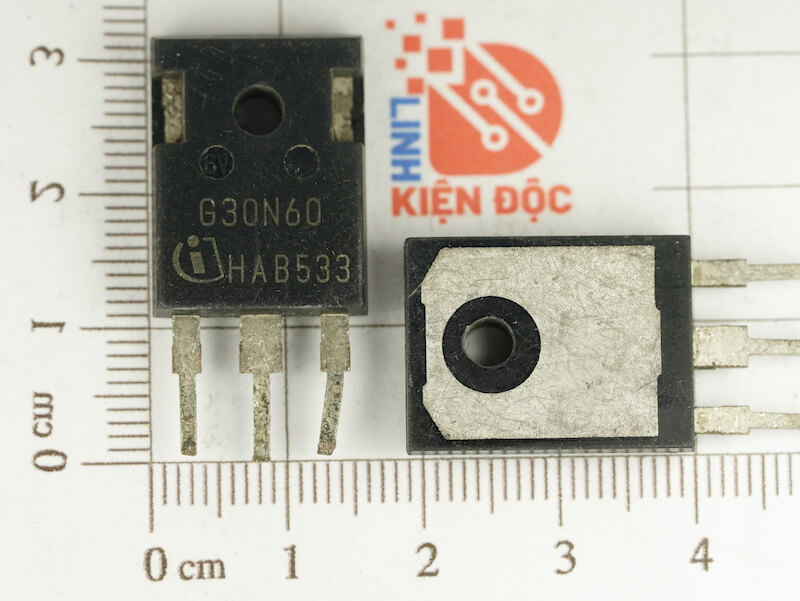

G30N60 IGBT 600V 30A kênh N TO-247 tháo máy

GIỚI THIỆU CHUNG G30N60:

IGBT G30N60 là một transistor lưỡng cực có cổng cách ly (Insulated Gate Bipolar Transistor) kênh N, được thiết kế cho các ứng dụng chuyển mạch công suất trung bình. Với khả năng chịu điện áp Collector-Emitter (VCE) tối đa là 600V và dòng điện Collector (IC) liên tục là 30A, nó là một linh kiện phổ biến trong nhiều ứng dụng điện tử công suất.

NGUYÊN LÝ HOẠT ĐỘNG CỦA IGBT (Tổng Quan)

• Kết hợp đặc tính điều khiển bằng điện áp của MOSFET và khả năng chịu dòng lớn, điện áp bão hòa thấp của BJT.
• Điều khiển dòng điện Collector-Emitter (IC​) thông qua điện áp Gate-Emitter (VGE​).
• Khi VGE​ vượt quá điện áp ngưỡng (VGE(th)​), IGBT bắt đầu dẫn điện.
• Dòng điện IC​ tăng theo VGE​ và điện áp Collector-Emitter (VCE​).
• Có điện áp bão hòa VCE(sat)​ khi IGBT dẫn điện.

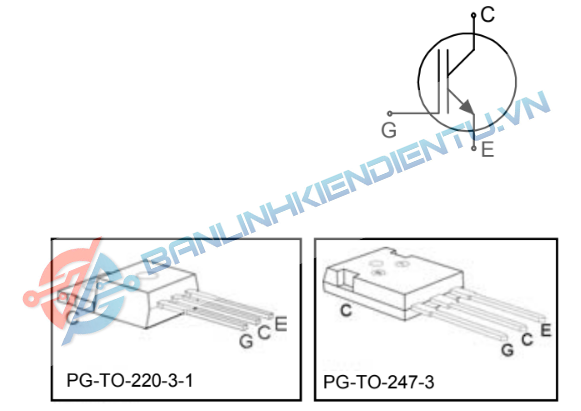

SƠ ĐỒ CHÂN:

CHỨC NĂNG CỦA G30N60 IGBT 600V 30A

• Chuyển mạch (Switching) công suất:
  • Đóng/mở mạch điện nhanh chóng cho dòng điện lên đến 30A và điện áp 600V.
  • Thích hợp cho các ứng dụng chuyển mạch tần số trung bình đến cao.
• Điều khiển công suất:
  • Điều khiển dòng điện và điện áp trong các mạch công suất.
  • Sử dụng trong điều khiển động cơ, bộ điều chỉnh điện áp.
• Tạo xung:
  • Tạo ra các xung điện trong các ứng dụng nguồn.

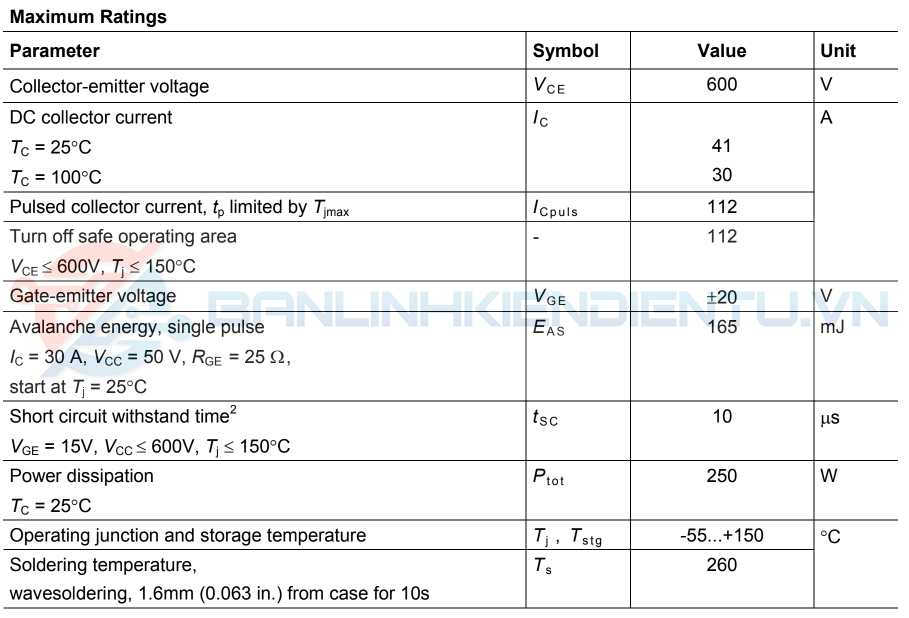

THÔNG SỐ KĨ THUẬT:

ỨNG DỤNG THỰC TẾ CỦA G30N60 IGBT 600V 30A TO-247

• Bộ nguồn xung (SMPS).
• Mạch điều khiển động cơ (Motor Control).
• (Inverters) cho năng lượng mặt trời, UPS.
• Mạch hàn điện (Inverter Welding Machines).
• Các ứng dụng chuyển mạch công nghiệp (Industrial Switching Applications).

LƯU Ý KHI SỬ DỤNG G30N60 IGBT 600V 30A KÊNH N TO-247 THÁO MÁY

• Kiểm tra kỹ lưỡng:
  • Xem xét hình thức bên ngoài (nứt, vỡ, chân bị cong).
  • Đo kiểm tra giữa các chân bằng đồng hồ vạn năng (ngắn mạch, hở mạch).
• Tìm datasheet:
  • Xác định chính xác các thông số kỹ thuật (VCES​, IC​, VCE(sat)​, VGE(th)​).
• Cẩn thận với tĩnh điện (ESD):
  • Sử dụng biện pháp bảo vệ chống tĩnh điện khi thao tác.
• Tản nhiệt:
  • Gắn IGBT vào tản nhiệt phù hợp với công suất tiêu thụ để tránh quá nhiệt.
• Không vượt quá định mức:
  • Tuân thủ điện áp và dòng điện tối đa cho phép.
• Điện áp điều khiển Gate:
  • Sử dụng điện áp Gate nằm trong phạm vi quy định (thường +/- 20V).
• Thận trọng với nguồn gốc (tháo máy):
  • Có thể đã qua sử dụng và có tuổi thọ giảm.
  • Thử nghiệm kỹ lưỡng trước khi sử dụng trong các ứng dụng quan trọng.
• Bảo vệ mạch:
  • Sử dụng các biện pháp bảo vệ quá dòng và quá áp cho mạch.

KÍCH THƯỚC:

Xem thêm các IGBT khác tại đây

DATASHEET:
