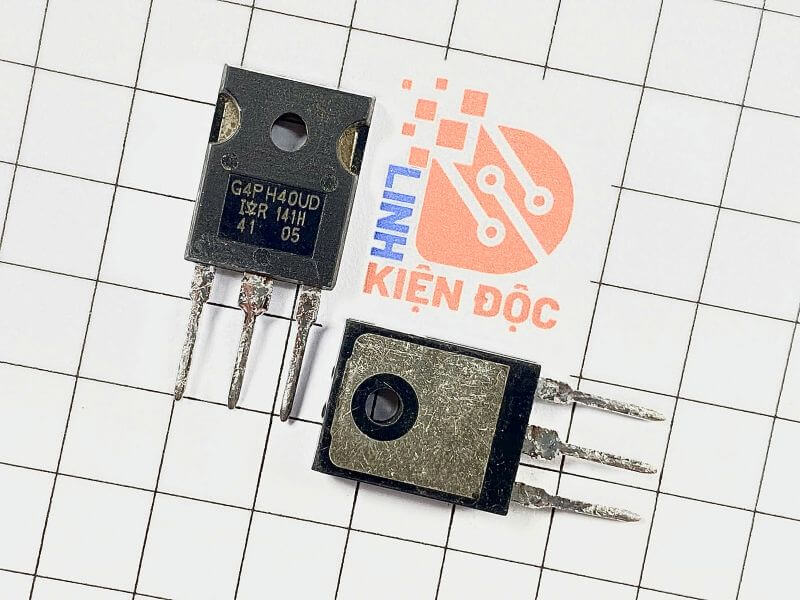

G4PH40UD IRG4PH40UD IGBT 1200V 41A TO-247 (tháo máy)

GIỚI THIỆU CHUNG VỀ G4PH40UD

G4PH40UD là một transistor IGBT (Insulated Gate Bipolar Transistor) kênh N tích hợp diode phục hồi mềm siêu nhanh (UltraFast soft recovery diode), thường được sản xuất bởi International Rectifier (nay là Infineon). Sự kết hợp này được tối ưu hóa cho các ứng dụng chuyển mạch hiệu suất cao và tốc độ cao, đặc biệt trong các mạch cộng hưởng hoạt động ở tần số lên đến 200 kHz. Linh kiện này được đóng gói trong kiểu TO-247AD, nổi tiếng với hiệu suất tản nhiệt tốt. Các đặc điểm chính bao gồm điện áp Collector-Emitter (VCES​) là 1200V và dòng điện Collector liên tục (IC​) khoảng 41A (ở TC​=25°C). Diode HEXFRED™ tích hợp được lựa chọn đặc biệt để bổ sung cho hiệu suất của IGBT, giảm thiểu các đặc tính phục hồi và thường giảm nhu cầu sử dụng mạch snubber.

SƠ ĐỒ CHÂN

NGUYÊN LÝ HOẠT ĐỘNG

• IGBT (Insulated Gate Bipolar Transistor):
  • Là sự kết hợp giữa MOSFET (đầu vào điều khiển bằng điện áp) và BJT (đầu ra công suất cao).
  • Dòng điện giữa Collector (C) và Emitter (E) được điều khiển bởi điện áp đặt vào Gate (G).
  • Khi điện áp Gate-Emitter (VGE​) vượt quá điện áp ngưỡng (VGE(th)​), IGBT chuyển sang trạng thái dẫn, cho phép dòng điện chạy từ Collector sang Emitter.
  • Độ lớn dòng điện Collector được điều khiển bởi VGE​.
• Diode phục hồi mềm siêu nhanh (HEXFRED™):
  • Là diode chỉnh lưu có thời gian phục hồi ngược (trr) rất nhanh và đặc tính phục hồi mềm mại.
  • Giảm thiểu hiện tượng “snap-off” và các nhiễu điện từ (EMI) liên quan đến quá trình phục hồi ngược.
  • Hoạt động như một diode thông thường khi phân cực thuận, dẫn dòng điện từ Anode sang Cathode.

THÔNG SỐ KĨ THUẬT G4PH40UD

CHỨC NĂNG IGBT:

• • Chuyển mạch công suất cao: Đóng/mở mạch điện nhanh chóng ở điện áp và dòng điện lớn.
  • Điều khiển công suất: Điều chỉnh lượng năng lượng cung cấp cho tải bằng cách thay đổi chu kỳ làm việc (duty cycle) của tín hiệu điều khiển Gate.
• Diode phục hồi mềm siêu nhanh:
  • Diode phản hồi (Flyback diode/Freewheeling diode): Đóng vai trò quan trọng trong các mạch chuyển mạch cảm ứng (như mạch điều khiển động cơ, bộ biến tần) để dẫn dòng điện khi IGBT tắt, bảo vệ các linh kiện khác khỏi điện áp cảm ứng ngược cao.
  • Diode chỉnh lưu phụ: Có thể được sử dụng trong các cấu trúc mạch cầu hoặc các mạch chỉnh lưu khác.

ỨNG DỤNG THỰC TẾ

• Bộ nguồn xung (SMPS) và bộ nguồn cộng hưởng: Tối ưu hóa cho các mạch hoạt động ở tần số cao (lên đến 200 kHz).
• Bộ biến tần (Inverters): Chuyển đổi dòng điện DC sang AC.
• Điều khiển động cơ AC và DC: Cung cấp khả năng chuyển mạch nhanh và hiệu quả.
• Bộ sạc pin công suất cao.
• Các ứng dụng hàn điện.
• Mạch PFC (Power Factor Correction).
• UPS (Uninterruptible Power Supplies).

LƯU Ý KHI SỬ DỤNG

• Tham khảo Datasheet: Luôn tìm và đọc kỹ datasheet của Infineon cho mã sản phẩm G4PH40UD2-E để có thông số kỹ thuật chính xác (điện áp, dòng điện tối đa, điện trở dẫn, thời gian chuyển mạch, đặc tính diode, v.v.).
• Không vượt quá định mức: Tuân thủ nghiêm ngặt các thông số điện áp (Vces, Vges), dòng điện (Ic), và công suất tiêu tán tối đa.
• Điều khiển Gate: Sử dụng mạch điều khiển Gate (driver) phù hợp để cung cấp điện áp và dòng điện điều khiển tối ưu, đảm bảo tốc độ chuyển mạch và tránh các hiện tượng không mong muốn (ví dụ: dao động). Lưu ý đến điện dung cổng (Qg) khi chọn driver.
• Tản nhiệt: IGBT có thể tạo ra nhiệt lượng đáng kể trong quá trình hoạt động, đặc biệt ở dòng điện và tần số cao. Cần sử dụng tản nhiệt phù hợp và đảm bảo tiếp xúc nhiệt tốt.
• Bảo vệ quá dòng và ngắn mạch: Triển khai các biện pháp bảo vệ mạch để tránh hư hỏng IGBT và diode trong trường hợp quá dòng hoặc ngắn mạch.
• Bảo vệ quá áp: Lưu ý đến điện áp quá độ có thể xảy ra trong các mạch chuyển mạch và có biện pháp bảo vệ (ví dụ: mạch snubber, varistor) nếu cần thiết, mặc dù diode tích hợp có thể giúp giảm nhu cầu này trong một số ứng dụng.
• Tần số hoạt động: Mặc dù được tối ưu hóa cho tần số cao, cần xem xét các giới hạn về tần số chuyển mạch tối đa được chỉ định trong datasheet để đảm bảo hoạt động ổn định và hiệu quả.
• Ứng dụng diode tích hợp: Tận dụng đặc tính phục hồi mềm và nhanh của diode tích hợp để giảm tổn thất chuyển mạch và nhiễu EMI, đặc biệt trong các mạch cộng hưởng. Đảm bảo diode tích hợp đáp ứng được yêu cầu về dòng điện và điện áp ngược trong ứng dụng cụ thể.

KÍCH THƯỚC G4PH40UD

Xem thêm các IGBT khác tại đây

DATASHEET G4PH40UD2-E
