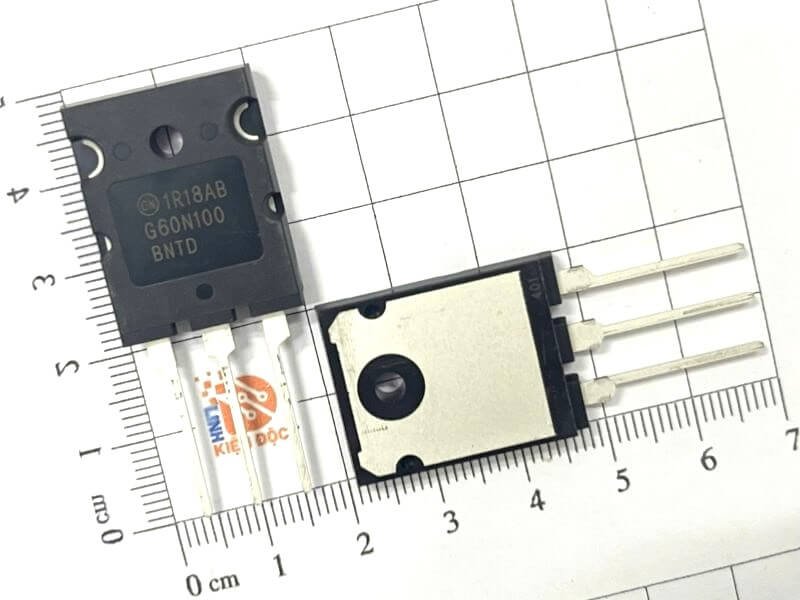

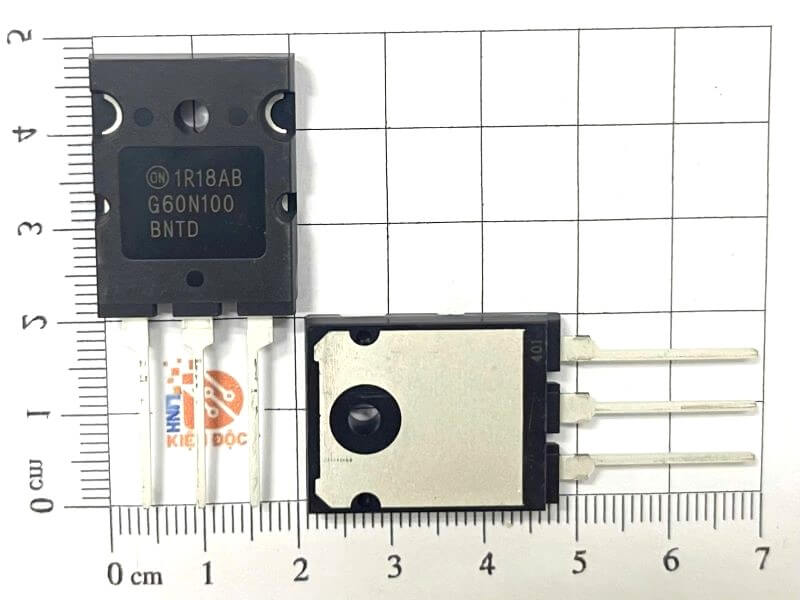

G60N100 IGBT 60A 1000V TO-3P – Transistor Công Suất Chuyển Mạch Điện Áp Cao

1. Giới thiệu chung về IGBT G60N100

G60N100 là linh kiện bán dẫn công suất thuộc nhóm IGBT (Insulated Gate Bipolar Transistor), được sử dụng trong các mạch chuyển mạch điện áp cao, bộ nguồn công suất và thiết bị điện tử công nghiệp.

Sản phẩm có điện áp chịu đựng giữa cực Collector và Emitter 1000V, dòng điện Collector định mức 60A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-3P với ba chân kết nối.

IGBT G60N100 kết hợp đặc điểm điều khiển bằng điện áp của MOSFET và khả năng dẫn dòng công suất của transistor lưỡng cực. Nhờ đó, linh kiện phù hợp với các ứng dụng cần đóng cắt dòng điện lớn ở điện áp cao.

Khi được cấp điện áp điều khiển phù hợp vào cực Gate, IGBT chuyển sang trạng thái dẫn, cho phép dòng điện chạy qua giữa Collector và Emitter. Khi điện áp kích Gate được loại bỏ, linh kiện chuyển về trạng thái ngắt theo điều kiện hoạt động của mạch.

Với thông số 60A và 1000V, G60N100 có thể được sử dụng trong các bộ nguồn công suất, mạch nghịch lưu, thiết bị điều khiển động cơ và các hệ thống chuyển đổi năng lượng điện khi đáp ứng đầy đủ yêu cầu về tần số chuyển mạch và tản nhiệt.

2. Đặc điểm nổi bật của IGBT G60N100

• Mã linh kiện: G60N100.
• Loại linh kiện: IGBT công suất.
• Cấu trúc: Insulated Gate Bipolar Transistor.
• Điện áp Collector–Emitter: 1000V.
• Dòng điện Collector định mức: 60A.
• Kiểu đóng gói: TO-3P.
• Số chân kết nối: 3 chân.
• Tình trạng sản phẩm: Mới.
• Điều khiển đóng cắt bằng điện áp Gate.
• Có khả năng chịu điện áp cao.
• Phù hợp với các mạch chuyển mạch công suất.
• Có thể sử dụng trong mạch nghịch lưu.
• Hỗ trợ điều khiển công suất bằng PWM.
• Có khả năng dẫn dòng điện lớn.
• Thiết kế vỏ công suất hỗ trợ tản nhiệt.
• Phù hợp với thiết bị điện tử công nghiệp.
• Thuận tiện cho việc sửa chữa và thay thế linh kiện.

3. Cấu tạo của IGBT G60N100

IGBT G60N100 được chế tạo từ vật liệu bán dẫn silicon, sử dụng cấu trúc transistor công suất có cực Gate cách điện.

Linh kiện gồm ba cực chính:

Cực Gate (G)

Gate là cực điều khiển, tiếp nhận điện áp kích để điều khiển trạng thái dẫn hoặc ngắt của IGBT.

Cực Gate được cách điện với vùng bán dẫn bằng lớp điện môi, giúp giảm dòng điện điều khiển tĩnh.

Tuy nhiên, mạch điều khiển vẫn phải cung cấp dòng điện để nạp và xả điện tích Gate trong quá trình chuyển mạch.

Cực Collector (C)

Collector là cực thu, kết nối với đường dòng điện công suất trong mạch.

Đây là cực chịu điện áp cao khi IGBT ở trạng thái ngắt.

Cực Emitter (E)

Emitter là cực phát, đóng vai trò tham chiếu cho điện áp điều khiển Gate và tham gia dẫn dòng điện công suất.

Cấu trúc bán dẫn IGBT

IGBT kết hợp cấu trúc điều khiển bằng điện trường của MOSFET với cơ chế dẫn dòng có sự tham gia của hạt tải thiểu số.

Nhờ đó, IGBT có khả năng điều khiển dòng điện lớn trong các ứng dụng điện áp cao.

Cấu tạo vỏ TO-3P

IGBT G60N100 sử dụng kiểu đóng gói TO-3P, có thân nhựa bảo vệ và phần kim loại hỗ trợ truyền nhiệt.

Vỏ linh kiện gồm ba chân kim loại dùng để kết nối với bo mạch điện tử và vị trí bắt vít để cố định IGBT lên bộ tản nhiệt.

Thiết kế này giúp truyền nhiệt từ chip bán dẫn ra bộ tản nhiệt, hỗ trợ duy trì nhiệt độ hoạt động trong giới hạn cho phép.

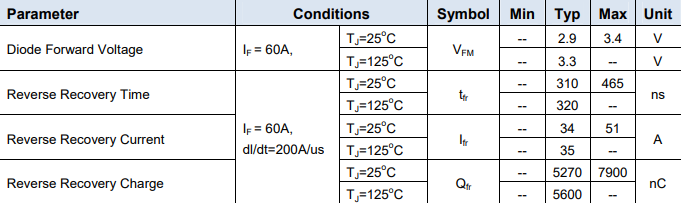

4. Thông số kỹ thuật IGBT G60N100

Lưu ý: Dòng điện 60A là thông số định mức theo điều kiện đo xác định. Dòng điện thực tế cho phép phụ thuộc vào nhiệt độ vỏ, khả năng tản nhiệt và chế độ đóng cắt.

Các thông số như VCE(sat), điện tích Gate, thời gian chuyển mạch và giới hạn nhiệt cần được đối chiếu với datasheet của đúng phiên bản G60N100.

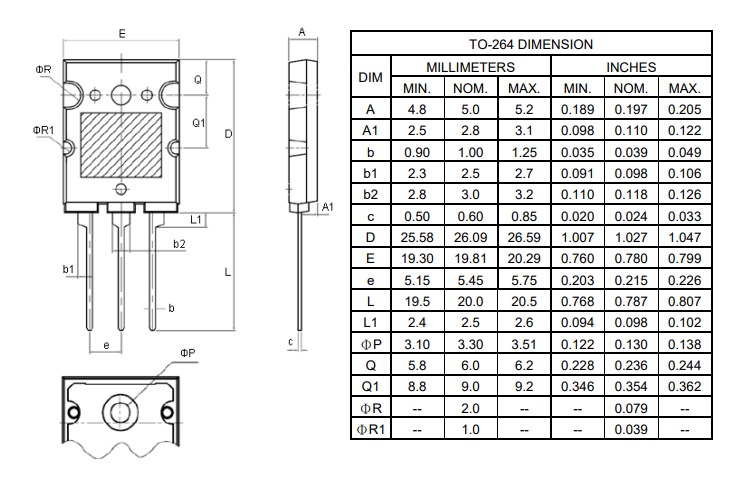

5. Kích thước IGBT G60N100

IGBT G60N100 sử dụng kiểu đóng gói TO-3P, thuộc nhóm vỏ transistor công suất có ba chân kết nối.

Kích thước tham khảo

Thông số	Giá trị
Kiểu đóng gói	TO-3P
Số chân	3
Chiều rộng thân	Khoảng 15–16mm
Chiều cao thân	Khoảng 20–21mm
Độ dày thân	Khoảng 4,5–5mm
Khoảng cách hai chân ngoài	Khoảng 10,9mm
Kiểu lắp đặt	Xuyên lỗ THT
Phương pháp cố định	Bắt vít vào bộ tản nhiệt

Kích thước trên là giá trị tham khảo của nhóm vỏ TO-3P. Kích thước chính xác cần được xác nhận theo bản vẽ cơ khí của nhà sản xuất.

Chức năng các chân

IGBT G60N100 có ba cực chính:

Ký hiệu	Tên chân	Chức năng
G	Gate	Cực điều khiển
C	Collector	Cực thu
E	Emitter	Cực phát

Đối với nhiều IGBT công suất vỏ TO-3P, thứ tự chân thông dụng khi nhìn từ mặt trước có chữ in trên thân và hướng chân xuống dưới là:

• Chân 1: Gate (G).
• Chân 2: Collector (C).
• Chân 3: Emitter (E).

Phần kim loại tản nhiệt thường được nối điện với cực Collector.

Lưu ý: Cần đối chiếu sơ đồ chân chính thức của G60N100 trước khi lắp đặt, không nên chỉ dựa vào thứ tự chân thông dụng của vỏ TO-3P.

6. Nguyên lý hoạt động của IGBT G60N100

IGBT G60N100 hoạt động dựa trên nguyên lý điều khiển dòng điện Collector bằng điện áp đặt giữa Gate và Emitter.

Trạng thái ngắt

Khi điện áp Gate–Emitter không đủ để kích dẫn, IGBT ở trạng thái ngắt.

Trong trạng thái này, dòng điện giữa Collector và Emitter được hạn chế, ngoại trừ dòng điện rò nhỏ.

Trạng thái dẫn

Khi điện áp Gate–Emitter đạt mức kích thích phù hợp, IGBT chuyển sang trạng thái dẫn.

Dòng điện có thể chạy từ Collector đến Emitter theo điều kiện phân cực của mạch.

Để IGBT dẫn ổn định, điện áp kích Gate cần đáp ứng điều kiện được quy định trong datasheet.

Hoạt động chuyển mạch

Trong các bộ nguồn và mạch nghịch lưu, IGBT được điều khiển đóng và ngắt liên tục bằng tín hiệu từ mạch điều khiển.

Quá trình chuyển mạch cho phép điều chỉnh năng lượng truyền qua tải, cuộn cảm hoặc biến áp.

Điều khiển PWM

IGBT G60N100 có thể được sử dụng trong các mạch điều khiển PWM.

Bằng cách thay đổi độ rộng xung điều khiển Gate, hệ thống có thể điều chỉnh công suất truyền đến tải.

Tổn hao công suất

Khi IGBT dẫn điện, tổn hao dẫn gần đúng được tính theo công thức:

P = VCE(sat) × IC

Trong đó:

• P: Công suất tổn hao dẫn.
• VCE(sat): Điện áp Collector–Emitter khi IGBT dẫn.
• IC: Dòng điện Collector.

Ngoài tổn hao dẫn, IGBT còn có tổn hao trong quá trình đóng và ngắt.

Vì vậy, cần lựa chọn mạch kích Gate và bộ tản nhiệt phù hợp để hạn chế nhiệt độ tăng cao.

7. Ứng dụng của IGBT G60N100

IGBT G60N100 được sử dụng trong các thiết bị điện tử công suất cần chuyển mạch điện áp cao và dòng điện lớn.

Một số ứng dụng có thể kể đến:

• Mạch nghịch lưu DC-AC.
• Bộ nguồn công suất.
• Thiết bị điện tử công nghiệp.
• Mạch chuyển mạch điện áp cao.
• Bộ chuyển đổi năng lượng điện.
• Mạch điều khiển PWM.
• Thiết bị điều khiển động cơ.
• Bộ nguồn thiết bị tự động hóa.
• Hệ thống cấp nguồn công nghiệp.
• Mạch điều khiển tải công suất.
• Bộ nguồn máy hàn điện tử.
• Thiết bị gia nhiệt cảm ứng khi phù hợp tần số.
• Bo mạch công suất.
• Thiết bị chuyển đổi nguồn điện.
• Mạch nguồn điện áp cao.
• Sửa chữa và thay thế IGBT trong thiết bị điện tử.

Khả năng sử dụng trong từng thiết bị phụ thuộc vào điện áp bus DC, dòng điện, tần số chuyển mạch và điều kiện tản nhiệt thực tế.

8. Ưu điểm của IGBT G60N100

Điện áp chịu đựng 1000V: Phù hợp với nhiều mạch chuyển mạch điện áp cao khi được thiết kế đúng giới hạn an toàn.

Dòng điện định mức 60A: Có khả năng đáp ứng các ứng dụng công suất lớn khi được tản nhiệt phù hợp.

Điều khiển bằng điện áp Gate: Giúp giảm yêu cầu dòng điện điều khiển tĩnh so với transistor lưỡng cực thông thường.

Khả năng chuyển mạch: Phù hợp với các bộ nguồn công suất và mạch điều khiển PWM.

Vỏ TO-3P: Hỗ trợ lắp đặt trên bộ tản nhiệt và thuận tiện cho việc thay thế.

Ứng dụng đa dạng: Có thể sử dụng trong mạch nghịch lưu, nguồn công nghiệp và thiết bị điện tử công suất.

Phù hợp cho sửa chữa: Có thể thay thế linh kiện tương ứng khi đáp ứng đầy đủ các thông số điện và cơ khí.

9. Lưu ý khi sử dụng và thay thế IGBT G60N100

Khi lựa chọn và thay thế IGBT G60N100 cần chú ý:

• Kiểm tra chính xác mã linh kiện G60N100.
• Xác nhận loại linh kiện IGBT.
• Kiểm tra điện áp Collector–Emitter 1000V.
• Kiểm tra dòng điện Collector 60A.
• Xác nhận kiểu đóng gói TO-3P.
• Kiểm tra đúng thứ tự chân Gate, Collector và Emitter.
• Không sử dụng vượt quá điện áp VCES cho phép.
• Không đặt điện áp Gate vượt giới hạn VGES tối đa.
• Lựa chọn mạch kích Gate phù hợp.
• Kiểm tra điện áp bão hòa VCE(sat).
• Kiểm tra điện tích Gate và thời gian chuyển mạch.
• Xác nhận có hoặc không có diode mắc song song ngược.
• Đảm bảo khả năng tản nhiệt.
• Kiểm tra nhiệt độ vỏ và nhiệt độ mối nối.
• Sử dụng keo tản nhiệt hoặc vật liệu dẫn nhiệt phù hợp.
• Bảo đảm cách điện giữa IGBT và bộ tản nhiệt khi cần thiết.
• Kiểm tra hiện tượng chập Collector–Emitter.
• Không thay bằng IGBT có điện áp hoặc dòng điện định mức thấp hơn khi chưa đánh giá mạch.
• Kiểm tra khả năng chịu xung và vùng hoạt động an toàn.
• Ngắt nguồn và xả điện tụ lọc trước khi sửa chữa.

Lưu ý quan trọng: Khi thay thế G60N100, không nên chỉ dựa vào thông số 1000V và 60A. Cần đối chiếu thêm VCE(sat), điện tích Gate, đặc tính chuyển mạch, sơ đồ chân, diode mắc song song ngược và khả năng tản nhiệt để đảm bảo tương thích.

10. Kết luận

G60N100 IGBT 60A 1000V TO-3P là linh kiện bán dẫn công suất được sử dụng trong các mạch chuyển mạch điện áp cao, bộ nguồn công suất và thiết bị điện tử công nghiệp.

Với điện áp Collector–Emitter 1000V, dòng điện định mức 60A và kiểu đóng gói TO-3P, linh kiện phù hợp với nhiều ứng dụng chuyển đổi năng lượng điện khi đáp ứng đúng điều kiện vận hành.

IGBT G60N100 có khả năng điều khiển đóng cắt bằng điện áp Gate, hỗ trợ chuyển đổi năng lượng trong các mạch nghịch lưu và hệ thống điều khiển công suất.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, điện áp, dòng điện, đặc tính chuyển mạch, sơ đồ chân và yêu cầu tản nhiệt để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
