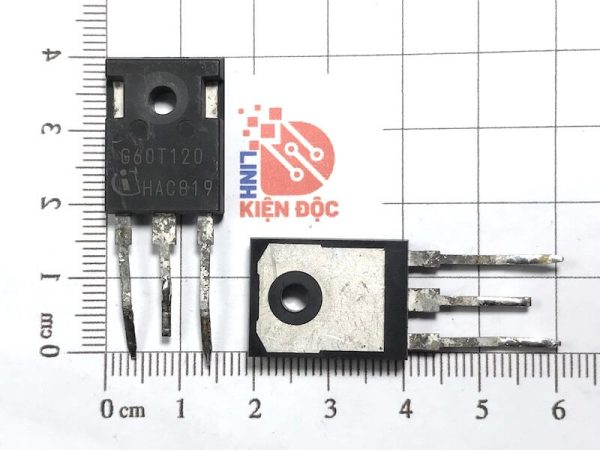

G60T120 IGBT 60A 1200V hàng chân TO-247 hàng tháo Máy

1.Giới thiệu tổng quan G60T120

G60T120 là một N-Channel IGBT được sản xuất bởi Infineon, thuộc dòng IGW60T120. Linh kiện này được thiết kế để hoạt động trong các ứng dụng yêu cầu điện áp cao và dòng lớn, như bộ nguồn chuyển mạch, bộ điều chỉnh hệ số công suất (PFC), và các mạch điều khiển công suất.

2.Thông số kỹ thuật chi tiết G60T120



Thông số	Giá trị kỹ thuật
Loại IGBT	Kênh N (N-Channel)
Điện áp Collector-Emitter (V<sub>CE</sub>)	1200V
Dòng Collector liên tục (I<sub>C</sub>)	60A
Điện áp ngưỡng cổng (V<sub>GE(th)</sub>)	4.0 – 6.0V
Điện trở khi đóng (V<sub>CE(sat)</sub>)	1.7V (tại I<sub>C</sub> = 60A)
Điện tích cổng (Q<sub>g</sub>)	150nC
Công suất tiêu tán (P<sub>D</sub>)	300W (với tản nhiệt phù hợp)
Nhiệt độ hoạt động	-55°C đến +150°C
Kiểu chân	TO-247 (3 chân)
Chứng nhận RoHS	Có

3.Sơ đồ chân G60T120

4.Ứng dụng thực tế G60T120



Ứng dụng	Vai trò của G60T120
Nguồn xung SMPS	Đóng cắt công suất cao, tần số cao
PFC (Power Factor Correction)	Sửa hệ số công suất, tiết kiệm năng lượng
Biến tần (Inverter)	Dẫn dòng điều khiển motor, máy nén, quạt công suất
Mạch hàn điện tử	Đóng cắt dòng cao trong mạch inverter hàn TIG/MIG
UPS công nghiệp	Dự phòng nguồn điện, chuyển mạch nhanh

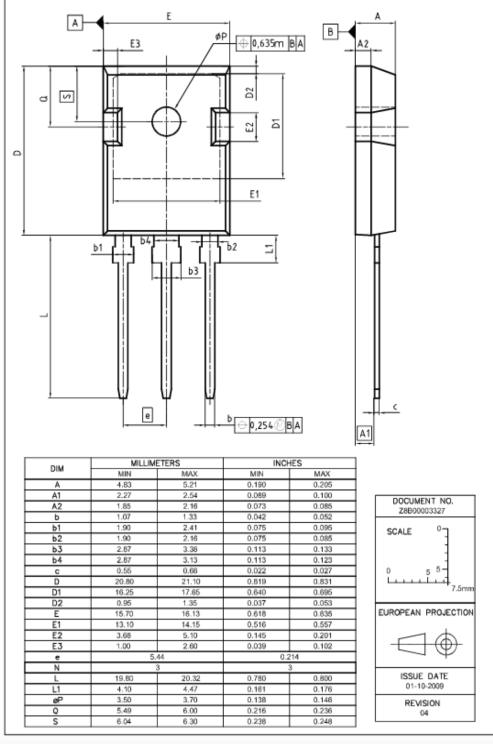

5.Kích thước của G60T120

Xem thêm các mã IGBT khác tại đây;

6.Datasheet của G60T120
