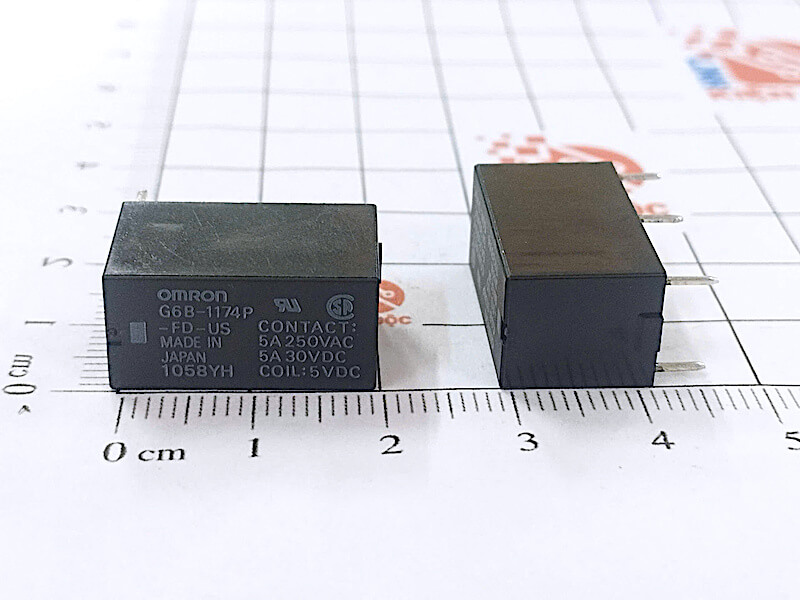

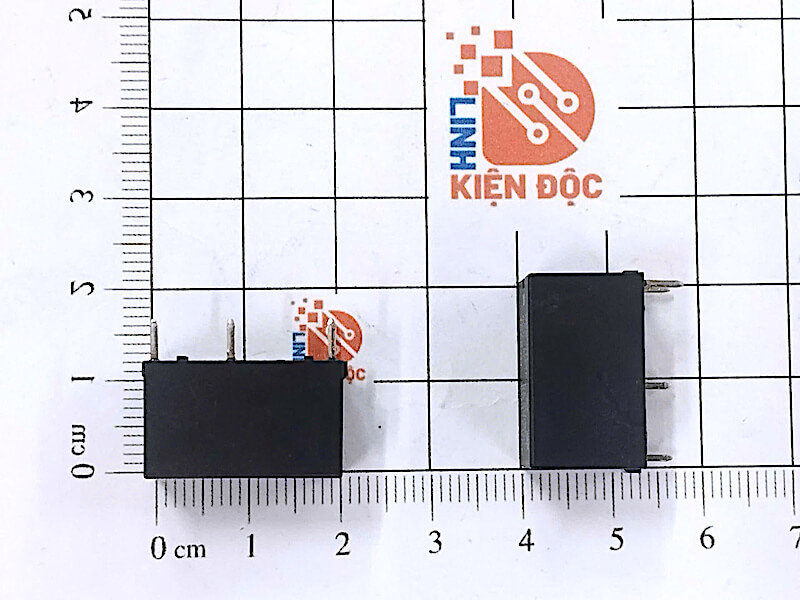

G6B-1174P-US Relay 5VDC 4 chân – Relay công suất nhỏ gọn dùng cho mạch điều khiển

G6B-1174P-US 5VDC là relay điện từ công suất dạng gắn PCB, sử dụng cuộn hút 5VDC và cấu hình tiếp điểm 1a – SPST-NO (thường mở). Relay có thiết kế nhỏ gọn, kín bằng nhựa và được sử dụng phổ biến trong bo mạch điều khiển, thiết bị tự động hóa, nguồn điện, máy móc công nghiệp và các mạch đóng/ngắt tải AC/DC.

Một điểm cần lưu ý khi viết thông số sản phẩm: G6B-1174P-US thường được gọi trên thị trường là relay 5A 5VDC, nhưng tài liệu hiện hành của nhà sản xuất cho phiên bản G6B-1174P-US DC5 công bố khả năng tải điện trở tới 8A/250VAC và 8A/30VDC. Các chứng nhận UL cũng liệt kê cả mức 5A/250VAC và mức cao hơn tùy điều kiện/chứng nhận.

Thông số kỹ thuật Relay G6B-1174P-US 5VDC

Thông số	Giá trị
Model	G6B-1174P-US DC5
Loại	Relay điện từ công suất gắn PCB
Điện áp cuộn hút	5VDC
Dòng cuộn dây	40mA
Điện trở cuộn dây	125Ω
Công suất cuộn dây	Khoảng 200mW
Cấu hình tiếp điểm	1a – SPST-NO
Trạng thái	Thường mở – NO
Số cực	1 cực
Tải điện trở AC	8A/250VAC
Tải điện trở DC	8A/30VDC
Tải cảm AC	2A/250VAC, cosφ = 0,4
Tải cảm DC	2A/30VDC, L/R = 7ms
Điện áp tiếp điểm tối đa	380VAC / 125VDC
Dòng tiếp điểm tối đa	8A
Điện trở tiếp điểm	≤ 30mΩ
Thời gian tác động	≤ 10ms
Thời gian nhả	≤ 10ms
Nhiệt độ hoạt động	-25°C đến +70°C
Kiểu lắp	Xuyên lỗ, hàn PCB
Kết cấu	Plastic sealed – kín bằng nhựa
Vật liệu tiếp điểm	Hợp kim Ag, không Cd

Đây là các thông số được công bố cho đúng phiên bản G6B-1174P-US DC5.

Công dụng của Relay G6B-1174P-US 5VDC

Công dụng chính của G6B-1174P-US là sử dụng một tín hiệu điều khiển điện áp thấp để thực hiện thao tác đóng/ngắt một mạch tải có điện áp hoặc dòng điện lớn hơn.

Relay sử dụng cuộn hút 5VDC. Khi cuộn dây được cấp điện, từ trường sinh ra bên trong relay làm cơ cấu tiếp điểm chuyển trạng thái. Nhờ đó, mạch điều khiển có thể bật hoặc tắt tải mà không cần đưa dòng tải lớn trực tiếp qua phần điều khiển.

Nhà sản xuất định hướng dòng G6B cho các ứng dụng đầu ra của thiết bị điều khiển, phù hợp với đặc tính relay công suất gắn trực tiếp trên PCB.

Chức năng chính của G6B-1174P-US

Đóng/ngắt tải bằng nguồn điều khiển 5VDC

Cuộn dây của phiên bản này được thiết kế cho 5VDC, có điện trở khoảng 125Ω và tiêu thụ khoảng 40mA, tương ứng công suất khoảng 200mW.

Khi cấp đúng điện áp cho cuộn hút, relay chuyển trạng thái tiếp điểm để đóng mạch tải. Khi ngắt nguồn cuộn dây, relay trở về trạng thái ban đầu.

Điều khiển tải AC và DC

Mặc dù cuộn relay chỉ sử dụng 5VDC, tiếp điểm có thể đóng/ngắt một mạch điện riêng.

Theo thông số hiện hành của nhà sản xuất, G6B-1174P-US có tải điện trở định mức:

8A tại 250VAC

8A tại 30VDC

Đối với tải cảm, mức công bố là 2A/250VAC với cosφ = 0,4 hoặc 2A/30VDC với L/R = 7ms.

Điều này cũng cho thấy không nên chỉ nhìn dòng 5A hoặc 8A trên relay để áp dụng cho mọi loại tải; tải cảm thường có khả năng đóng cắt thấp hơn tải thuần trở.

Tiếp điểm thường mở NO của G6B-1174P-US

G6B-1174P-US sử dụng cấu hình 1a hay SPST-NO, nghĩa là có một cặp tiếp điểm thường mở.

Khi chưa cấp 5V cho cuộn dây, hai chân tiếp điểm ở trạng thái hở nên tải không được nối mạch.

Khi cấp 5VDC cho cuộn dây, relay hút và hai chân tiếp điểm nối với nhau, cho phép dòng điện chạy qua tải.

Khi bỏ nguồn 5V khỏi cuộn dây, tiếp điểm mở trở lại.

Khác với relay SPDT có COM, NO và NC, G6B-1174P-US là SPST-NO, vì vậy không có tiếp điểm NC để lựa chọn trạng thái thường đóng.

Nguyên lý hoạt động của G6B-1174P-US 5V

Relay gồm hai phần chính là cuộn dây điện từ và hệ thống tiếp điểm.

Khi chưa có điện áp ở cuộn dây, lò xo giữ tiếp điểm NO ở trạng thái hở.

Khi cấp nguồn 5VDC, dòng khoảng 40mA chạy qua cuộn dây 125Ω và tạo ra từ trường. Từ trường hút phần ứng, làm tiếp điểm đóng lại.

Khi ngắt điện cuộn dây, từ trường mất đi và cơ cấu lò xo đưa tiếp điểm trở về trạng thái mở.

Nhờ nguyên lý điện từ này, mạch điều khiển và mạch tải có thể được cách ly về mặt điện thông qua relay.

Điện áp 5VDC có phải điện áp tải không?

Không. 5VDC là điện áp định mức của cuộn hút relay, không phải điện áp bắt buộc của tải.

Ví dụ, cuộn relay có thể được điều khiển bằng nguồn 5VDC trong khi tiếp điểm đóng/ngắt một tải sử dụng nguồn khác, miễn là điện áp, dòng và loại tải nằm trong giới hạn của relay.

Đây là đặc điểm quan trọng giúp G6B-1174P-US được sử dụng như một phần tử giao tiếp giữa mạch điều khiển điện áp thấp và mạch công suất.

G6B-1174P-US được ứng dụng ở đâu?

Relay G6B-1174P-US thích hợp cho nhiều thiết bị điện – điện tử như bo mạch điều khiển công nghiệp, PLC và module I/O, bộ nguồn, thiết bị tự động hóa, hệ thống điều khiển máy, thiết bị gia dụng, mạch điều khiển đèn, van điện từ và các thiết bị đóng/ngắt tải.

Nhờ kích thước nhỏ và chân xuyên lỗ, relay đặc biệt phù hợp để hàn trực tiếp lên PCB, giúp tiết kiệm không gian trong các thiết bị điều khiển.

Ưu điểm của Relay G6B-1174P-US

Một ưu điểm nổi bật của G6B-1174P-US là kích thước nhỏ nhưng khả năng đóng cắt tương đối lớn. Đây là phiên bản high-capacity trong dòng G6B, sử dụng một tiếp điểm thường mở và chân PCB thẳng.

Relay còn có độ cách điện cao. Điện áp chịu đựng giữa cuộn dây và tiếp điểm đạt 3000VAC trong 1 phút, trong khi điện trở cách điện được công bố từ 1000MΩ trở lên khi đo ở 500VDC.

Tuổi thọ cơ khí được nhà sản xuất công bố từ 50 triệu lần hoạt động, còn tuổi thọ điện đạt từ 100.000 lần ở tải định mức, theo các điều kiện thử quy định.

G6B-1174P-US có dùng trực tiếp với vi điều khiển được không?

Cuộn dây 5V của relay tiêu thụ khoảng 40mA. Vì vậy, không nên mặc định rằng một chân GPIO của Arduino, MCU hoặc IC logic có thể trực tiếp kích relay.

Trong thiết kế thực tế thường sử dụng transistor hoặc MOSFET làm tầng driver. Một diode flyback cũng thường được mắc song song ngược với cuộn dây để hạn chế xung điện áp sinh ra khi relay nhả.

Cách thiết kế này giúp bảo vệ transistor, vi điều khiển và các linh kiện điều khiển khỏi xung điện áp cảm ứng của cuộn relay.

G6B-1174P-US 5A hay 8A?

Đây là điểm dễ gây nhầm khi tìm kiếm model này.

Một số datasheet và tên sản phẩm cũ mô tả dòng G6B là relay chuyển mạch tới 5A, trong khi tài liệu hiện hành của đúng model G6B-1174P-US DC5 công bố tải điện trở 8A/250VAC và 8A/30VDC.

Các chứng nhận cũng cho thấy model này có những mức đánh giá khác nhau theo tiêu chuẩn và điều kiện thử. Chẳng hạn UL liệt kê cả 8A/277VAC và 5A/250VAC General Use, còn TÜV công bố 8A/250VAC với tải cosφ = 1 ở điều kiện tương ứng.

Vì vậy, nếu bạn đang bán sản phẩm với tên “G6B-1174P-US Relay 5A 5VDC 4 chân”, có thể giữ “5A” theo mã hàng/thông tin đang lưu kho, nhưng phần thông số kỹ thuật nên ghi rõ định mức theo datasheet và điều kiện tải để tránh hiểu nhầm.

Cách kiểm tra Relay G6B-1174P-US bằng đồng hồ

Trước tiên, sử dụng đồng hồ vạn năng để xác định hai chân cuộn dây. Điện trở của cuộn phiên bản 5V phải vào khoảng 125Ω ở điều kiện danh định.

Tiếp theo, kiểm tra hai chân tiếp điểm. Khi relay chưa được kích, tiếp điểm SPST-NO phải ở trạng thái hở.

Khi cấp đúng 5VDC vào cuộn dây, relay thường phát ra tiếng “tạch” và hai chân tiếp điểm chuyển sang trạng thái thông mạch.

Nếu cuộn dây bị đứt, chập hoặc tiếp điểm không thay đổi trạng thái khi cấp đúng nguồn, relay có thể đã bị hỏng.

Lưu ý khi sử dụng G6B-1174P-US

Không nên hiểu dòng định mức của relay là khả năng đóng/ngắt mọi loại tải ở cùng một mức dòng. Theo tài liệu của chính model này, tải điện trở có thể đạt 8A nhưng tải cảm được định mức thấp hơn đáng kể.

Đối với motor, bơm, solenoid, biến áp, contactor và tải có dòng khởi động cao, cần tính đến dòng xung và hồ quang tại tiếp điểm.

Nếu tải vượt khả năng của relay, nên dùng G6B-1174P-US để điều khiển một relay công suất hoặc contactor lớn hơn, thay vì trực tiếp đóng/ngắt tải.

Cách lựa chọn relay thay thế G6B-1174P-US

Khi cần thay thế G6B-1174P-US, không nên chỉ chọn một relay có cùng điện áp 5V. Cần kiểm tra đồng thời điện áp cuộn hút, cấu hình SPST-NO, khả năng chịu dòng, điện áp tải, kích thước thân, khoảng cách chân và sơ đồ chân PCB.

Đặc biệt, một relay SPDT 5 chân có thể có chức năng điện gần giống nhưng không thể lắp trực tiếp vào PCB được thiết kế cho G6B-1174P-US nếu bố trí chân khác nhau.
