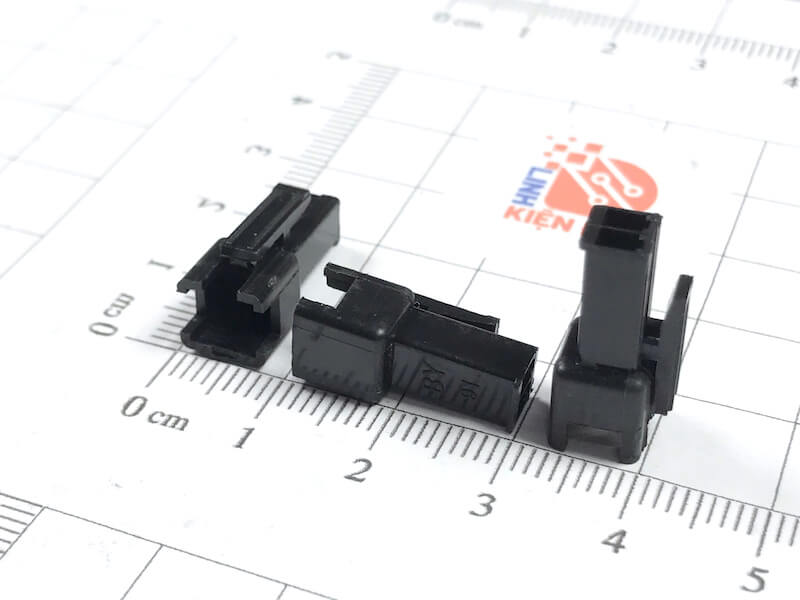

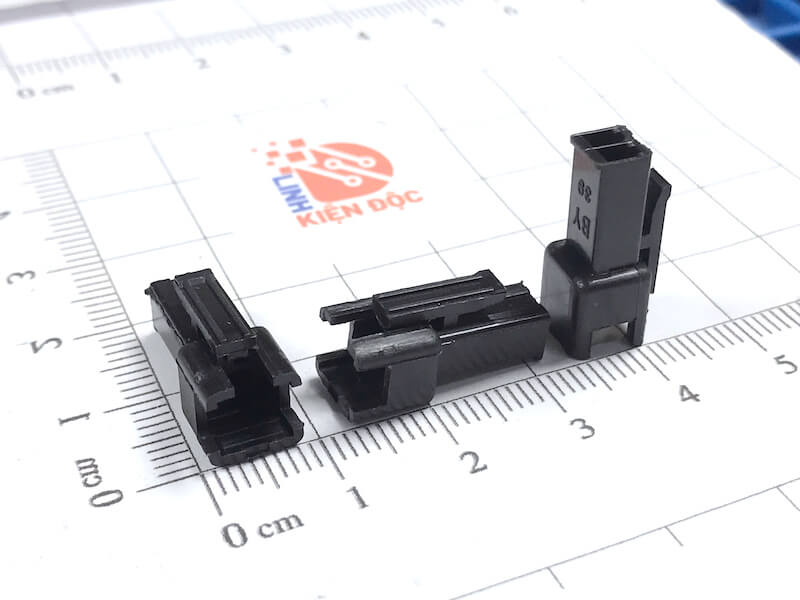

Giắc kết nối SM-2P 2.54mm 2 chân cái bền đẹp

1. Giới thiệu – SM-2P

Giắc kết nối SM-2P 2.54mm (đầu cái, 2 chân) là một loại đầu nối điện tử nhỏ gọn, chuyên dùng để kết nối các thiết bị điện tử với nhau thông qua dây dẫn. Loại giắc này được thiết kế với ngàm khóa chống bung, khoảng cách chân tiêu chuẩn 2.54mm, dễ dàng lắp đặt và tháo lắp. SM-2P rất phổ biến trong các ứng dụng như mạch Arduino, LED, mô hình robot, cảm biến, mạch công suất nhỏ và các dự án DIY.

2. Thông số kỹ thuật – SM-2P

• Mã sản phẩm: SM-2P

• Loại: Đầu cái (female)

• Số chân: 2 chân

• Khoảng cách chân (pitch): 2.54mm

• Kích thước ngoài: ~12mm x 6mm x 5mm (dài x rộng x cao)

• Chất liệu vỏ: Nhựa ABS hoặc PBT chịu nhiệt, chống cháy

• Chất liệu tiếp điểm: Đồng thau mạ thiếc hoặc niken

• Phương thức kết nối dây: Crimp (bấm kẹp) hoặc hàn

• Điện áp định mức: 250V AC/DC

• Dòng điện định mức: 3A liên tục

• Nhiệt độ hoạt động: -25°C đến +85°C

3. Đặc điểm nổi bật – SM-2P

• Thiết kế gọn nhẹ, phù hợp với các mạch và bo mạch kích thước nhỏ

• Có ngàm khóa giúp cố định giắc khi cắm, chống tuột trong quá trình rung hoặc di chuyển

• Sử dụng chất liệu nhựa kỹ thuật cao, có khả năng chịu nhiệt, chịu va đập

• Chân tiếp điểm được xử lý chống oxy hóa, đảm bảo dẫn điện tốt và lâu dài

• Dễ tháo lắp, thay thế, giúp bảo trì hệ thống nhanh chóng hơn

• Tương thích với các loại đầu đực SM-2P để tạo kết nối hoàn chỉnh

4. Ứng dụng – SM-2P

• Kết nối tín hiệu trong các mạch điều khiển, mạch giao tiếp

• Sử dụng trong các dự án Arduino, ESP32, STM32, Raspberry Pi

• Dùng cho mô hình xe điều khiển từ xa, máy bay mini, robot tự hành

• Kết nối LED đơn, LED dây, cảm biến, mô-đun nguồn hoặc công suất nhỏ

• Áp dụng trong máy in 3D, máy CNC mini, bảng điều khiển điện tử

• DIY các thiết bị điện tử gia dụng hoặc trong công nghiệp nhẹ

5. Bộ sản phẩm – SM-2P

• 01 giắc SM-2P đầu cái

• 02 chân tiếp điểm kim loại để kẹp hoặc hàn dây
  Lưu ý: Sản phẩm chưa bao gồm đầu đực. Nếu bạn cần đầu đực (male) hoặc dây đã bấm sẵn, hãy liên hệ thêm.

6. Gợi ý sử dụng – SM-2P

• Dây dẫn nên dùng: 22AWG đến 26AWG (tương đương 0.3mm² – 0.75mm²)

• Cách 1: Dùng kìm bấm chuyên dụng để kẹp chân kim loại vào dây rồi lắp vào vỏ nhựa

• Cách 2: Có thể hàn dây vào chân tiếp điểm rồi lắp vào giắc nếu không có kìm

• Khi kết nối với đầu đực, nên kiểm tra kỹ khóa giắc đã ăn khớp chưa để tránh rơi rớt trong quá trình sử dụng

• Không nên dùng cho tải lớn quá 3A hoặc điện áp vượt 250V để đảm bảo an toàn
