Giới thiệu IC GR8853A
GR8853A là IC điều khiển MOSFET và IGBT công suất cao, tốc độ cao, tự dao động với cả kênh đầu ra tham chiếu phía cao và phía thấp. Công nghệ HVIC và CMOS độc quyền cho phép xây dựng nguyên khối chắc chắn.
Phía trước có bộ dao động có thể lập trình tương tự như bộ đếm thời gian 555. Trình điều khiển đầu ra có giai đoạn đệm dòng xung cao và thời gian ngắt bên trong được thiết kế để dẫn truyền chéo trình điều khiển ở mức tối thiểu. Độ trễ truyền sóng của hai kênh được kết hợp để đơn giản hóa việc sử dụng trong các ứng dụng có chu kỳ nhiệm vụ 50%. Kênh nổi có thể được sử dụng để điều khiển MOSFET kênh N hoặc IGBT ở cấu hình phía cao hoạt động nhờ điện áp cao lên đến 600 volt.
Đặc tính kỹ thuật IC GR8853A
- Mã sản phẩm: GR8853A
- Loại linh kiện: IC
- Kiểu chân: DIP-8
- Khóa giảm áp
- Tần số dao động có thể lập trình
- Độ trễ lan truyền phù hợp cho cả hai kênh
- Dòng khởi động cực thấp 75uA
- Chức năng Shutdown tắt cả 2 kênh
Sơ đồ chân IC GR8853A
| Chân | Tên chân | Chức năng chân |
| 1 | VCC | Low side and logic fixed supply |
| 2 | RT | Oscillator timing resistor input, in phase with HO for normal IC operation |
| 3 | CT | Oscillator timing capacitor input, the oscillator frequency according to the following equation: f= 0.7213 / (RT x CT) |
| 4 | COM | Low side return |
| 5 | LO | Low side gate drive output |
| 6 | VS | High side floating supply return |
| 7 | HO | High side gate drive output |
| 8 | VB | High side floating supply return |

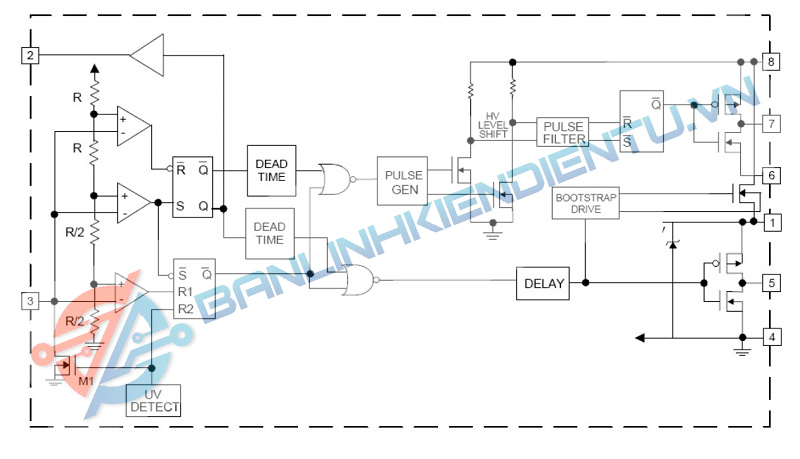

Sơ đồ khối chức năng IC GR8853A

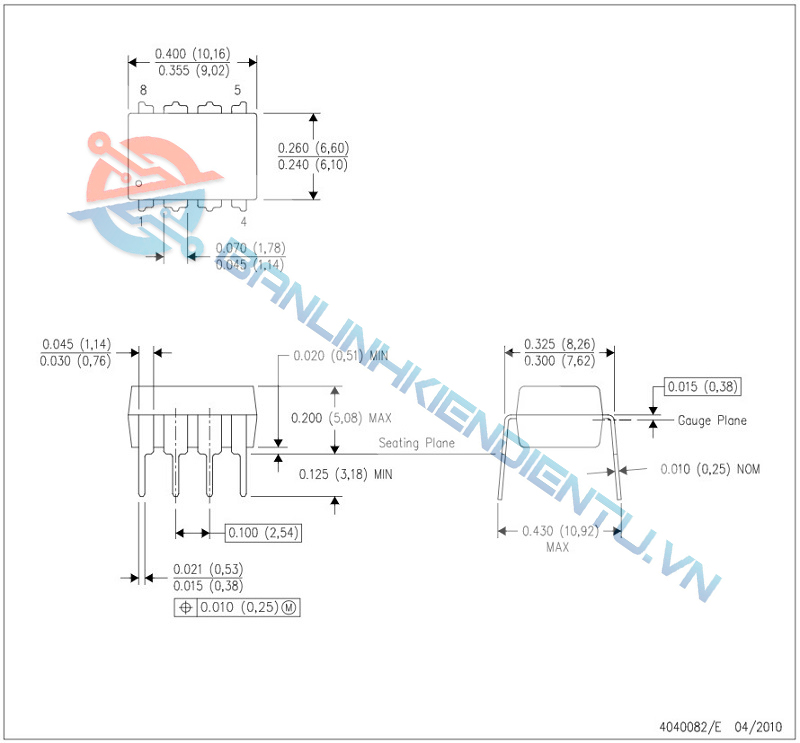

Kích thước IC GR8853A
Ứng dụng IC GR8853A
- Chấn lưu đèn HID
- Trình điều khiển duy trì PDP
- Motor driver
- SMPS
Xem thêm: Các mã IC khác
Datasheet IC GR8853A
