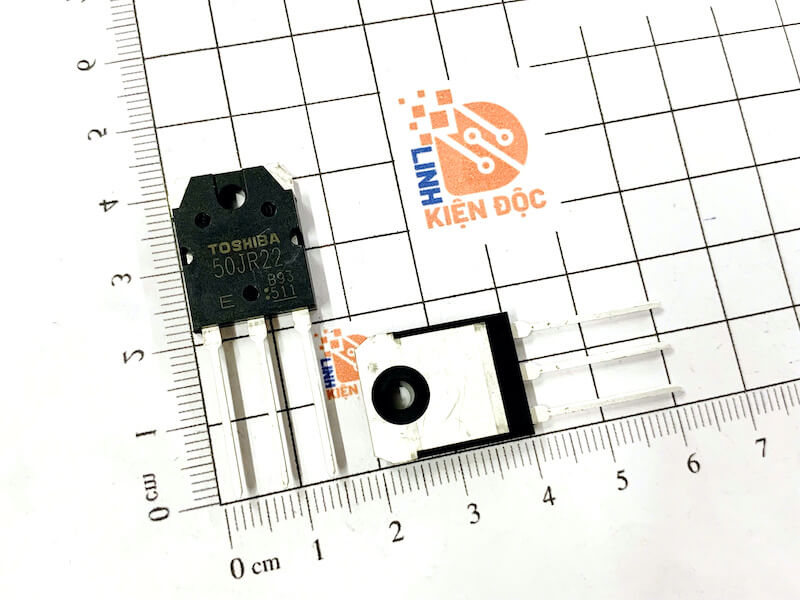

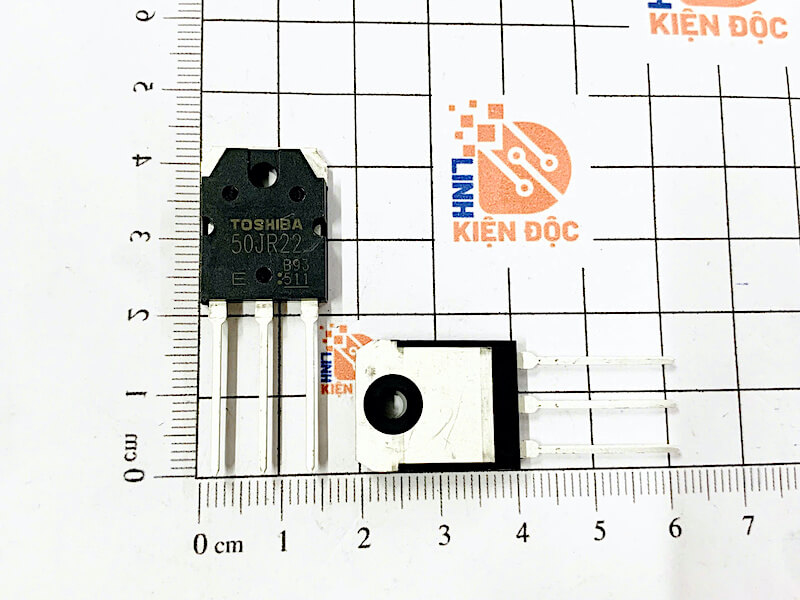

GT50JR22 IGBT 50A 600V TO-3P

GT50JR22 IGBT 50A 600V TO-3P là linh kiện bán dẫn công suất được sử dụng trong các mạch đóng cắt điện áp và dòng điện lớn. Với khả năng chịu điện áp lên đến 600V, dòng điện danh định khoảng 50A và thiết kế vỏ TO-3P, GT50JR22 phù hợp cho nhiều thiết bị điện công nghiệp, bộ nguồn công suất, biến tần và các hệ thống điều khiển động cơ.

GT50JR22 là gì?

GT50JR22 là IGBT công suất (Insulated Gate Bipolar Transistor), kết hợp ưu điểm của MOSFET ở phần điều khiển cổng và transistor lưỡng cực ở khả năng dẫn dòng.

Linh kiện được thiết kế để thực hiện chức năng đóng/ngắt dòng điện nhanh, giúp điều khiển công suất hiệu quả trong các mạch điện tử công suất. Nhờ cấu trúc IGBT, GT50JR22 có trở kháng điều khiển cổng cao, yêu cầu công suất điều khiển tương đối thấp nhưng vẫn có khả năng xử lý dòng điện lớn.

Chức năng của IGBT GT50JR22

GT50JR22 thường đảm nhiệm các chức năng chính sau:

• Đóng cắt công suất: Điều khiển dòng điện chạy qua tải trong các mạch công suất.

• Điều khiển động cơ: Được sử dụng trong tầng công suất của biến tần và bộ điều khiển động cơ.

• Chuyển đổi điện năng: Tham gia vào các mạch nghịch lưu, chỉnh lưu điều khiển và bộ biến đổi DC-DC.

• Điều khiển PWM: Cho phép điều chỉnh công suất hoặc tốc độ động cơ thông qua phương pháp điều chế độ rộng xung.

• Làm việc trong mạch điện áp cao: Điện áp chịu đựng lên đến 600V, phù hợp với nhiều hệ thống điện công suất.

Thông số kỹ thuật GT50JR22 IGBT 50A 600V

Lưu ý: Các thông số chi tiết như điện áp cổng VGE, điện áp bão hòa VCE(sat), dòng xung, công suất tiêu tán và nhiệt độ hoạt động cần được đối chiếu với datasheet chính xác của nhà sản xuất trước khi thay thế hoặc thiết kế mạch.

Ứng dụng của GT50JR22

Nhờ khả năng đóng cắt dòng điện lớn và chịu điện áp cao, GT50JR22 có thể được sử dụng trong nhiều thiết bị điện tử công suất.

1. Biến tần

GT50JR22 có thể được sử dụng trong tầng công suất của biến tần, nơi IGBT thực hiện đóng cắt điện áp DC để tạo ra điện áp AC với tần số và dạng sóng phù hợp.

2. Điều khiển động cơ

IGBT công suất được ứng dụng trong các bộ điều khiển động cơ AC, động cơ công nghiệp và các hệ thống cần điều chỉnh tốc độ hoặc mô-men thông qua PWM.

3. Bộ nguồn công suất

GT50JR22 có thể xuất hiện trong các bộ nguồn chuyển mạch công suất lớn, bộ chuyển đổi điện năng và các thiết bị yêu cầu khả năng đóng cắt dòng cao.

4. Máy hàn điện tử

Các mạch nghịch lưu trong máy hàn điện tử thường sử dụng linh kiện bán dẫn công suất để đóng cắt ở tần số cao. IGBT là một trong những lựa chọn phổ biến cho tầng công suất của các thiết bị này.

5. Mạch nghịch lưu

GT50JR22 có thể được sử dụng trong các mạch inverter, giúp chuyển đổi nguồn DC thành AC phục vụ nhiều loại thiết bị và hệ thống điện.

Ưu điểm của GT50JR22

Một số đặc điểm khiến IGBT 50A 600V được sử dụng trong các mạch công suất gồm:

• Điện áp chịu đựng cao.

• Khả năng dẫn dòng lớn.

• Điều khiển bằng điện áp tại chân Gate.

• Phù hợp với các mạch đóng cắt công suất.

• Dạng vỏ TO-3P thuận tiện cho việc lắp đặt và tản nhiệt.

• Có thể kết hợp với tản nhiệt để đáp ứng yêu cầu làm việc công suất cao.

Sơ đồ chân IGBT GT50JR22

Với linh kiện dạng TO-3P, cần xác định chính xác sơ đồ chân theo datasheet của phiên bản GT50JR22 đang sử dụng trước khi lắp vào mạch.

Thông thường IGBT có ba cực:

• G – Gate: Chân điều khiển.

• C – Collector: Chân cực góp.

• E – Emitter: Chân phát.

Không nên xác định thứ tự chân chỉ dựa vào hình dạng vỏ TO-3P, bởi sơ đồ chân có thể khác nhau giữa các mã linh kiện và nhà sản xuất.

Lưu ý khi thay thế GT50JR22

Khi thay thế GT50JR22 trong thiết bị điện tử công suất, không nên chỉ dựa vào hai thông số 50A và 600V. Cần kiểm tra thêm:

• Điện áp VCES.

• Dòng IC liên tục và dòng xung.

• Điện áp Gate-Emitter.

• VCE(sat).

• Thời gian đóng/ngắt.

• Công suất tổn hao.

• Điện trở nhiệt và khả năng tản nhiệt.

• Sơ đồ chân.

• Điều kiện đo và nhiệt độ hoạt động.

Đặc biệt, khi IGBT làm việc với dòng lớn, tản nhiệt và thiết kế mạch Gate Driver có ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của linh kiện.
