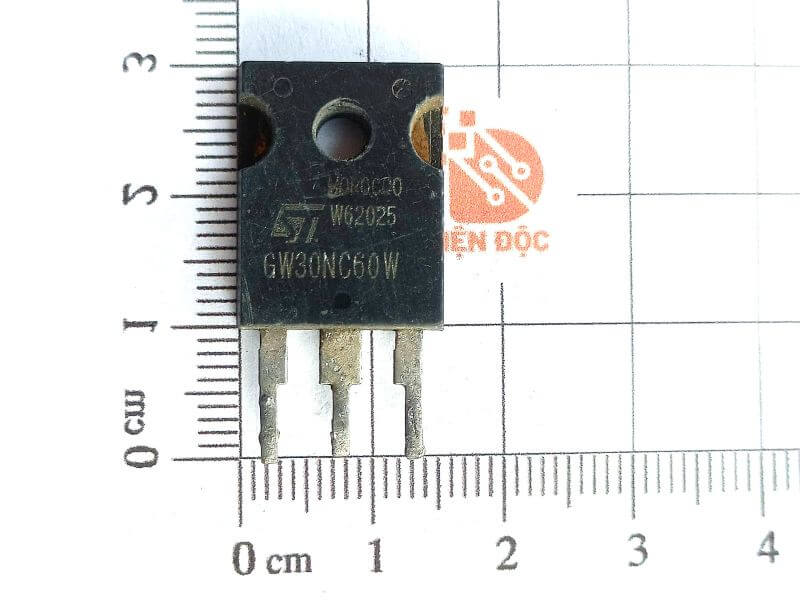

GW30NC60W IGBT 30A 600V TO-247 tháo máy

Giới thiệu chung

GW30NC60W là một IGBT công suất thuộc dòng PowerMESH của STMicroelectronics, được thiết kế cho các ứng dụng điện áp cao và dòng lớn. Linh kiện này thường dùng trong inverter, điều khiển động cơ, nguồn xung, PFC và các hệ thống điện tử công suất. GW30NC60W được sản xuất dưới dạng vỏ TO-247, phù hợp cho môi trường công suất lớn nhờ khả năng tản nhiệt tốt.

Đặc điểm

• Là IGBT cấu trúc MOS điều khiển cổng, kết hợp ưu điểm của MOSFET (điện áp điều khiển nhỏ, tốc độ cao) và BJT (khả năng chịu dòng lớn).

• Có diode chống ngược tích hợp bên trong, hỗ trợ trong các mạch cầu và inverter.

• Hoạt động tốt ở tần số cao, tổn hao chuyển mạch nhỏ.

• Được tối ưu cho ứng dụng điện áp 600 V, với khả năng chịu dòng lớn.

• Độ tin cậy cao, sử dụng phổ biến trong thiết bị công nghiệp.

Cấu tạo

• Ba chân: Gate, Collector, Emitter.

• Đóng gói TO-247-3 lưng kim loại lớn, thuận tiện cho gắn tản nhiệt.

• Cực Collector được nối trực tiếp với mặt kim loại phía sau để tăng hiệu quả tản nhiệt.

• Có diode thuận đặt song song bên trong, hỗ trợ chuyển dòng khi inverter hoạt động.

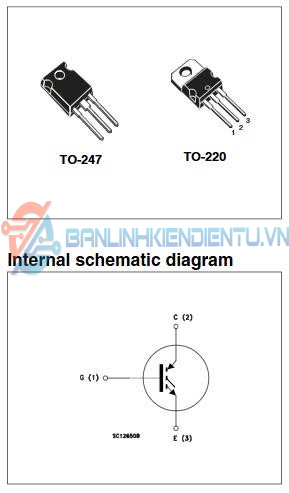

Sơ đồ chân và sơ đồ cấu tạo

Thông số kỹ thuật chính

• Điện áp Collector–Emitter tối đa: 600 V

• Dòng Collector liên tục ở nhiệt độ vỏ 25°C: khoảng 60 A

• Dòng Collector liên tục ở nhiệt độ vỏ cao (khoảng 100°C): khoảng 30 A

• Dòng Collector xung cực đại: lên đến khoảng 100 A

• Công suất tiêu tán tối đa tại 25°C: khoảng 200 W

• Điện áp tối đa giữa Gate–Emitter: ±20 V

• Điện áp bão hòa VCE(sat) thấp, điển hình dưới 2.5 V tùy điều kiện tải

• Thời gian chuyển mạch nhanh, phù hợp tần số switching cao

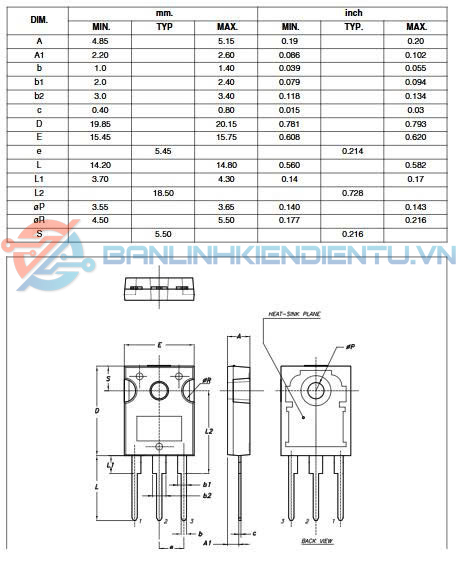

Kích thước

Ứng dụng

• Bộ nghịch lưu (inverter) cho động cơ AC và BLDC.

• Mạch điều khiển động cơ công suất.

• Nguồn xung SMPS và bộ chỉnh lưu PFC.

• Bộ nguồn UPS, biến tần năng lượng mặt trời.

• Thiết bị điện tử công nghiệp yêu cầu hoạt động ở điện áp và dòng lớn.
