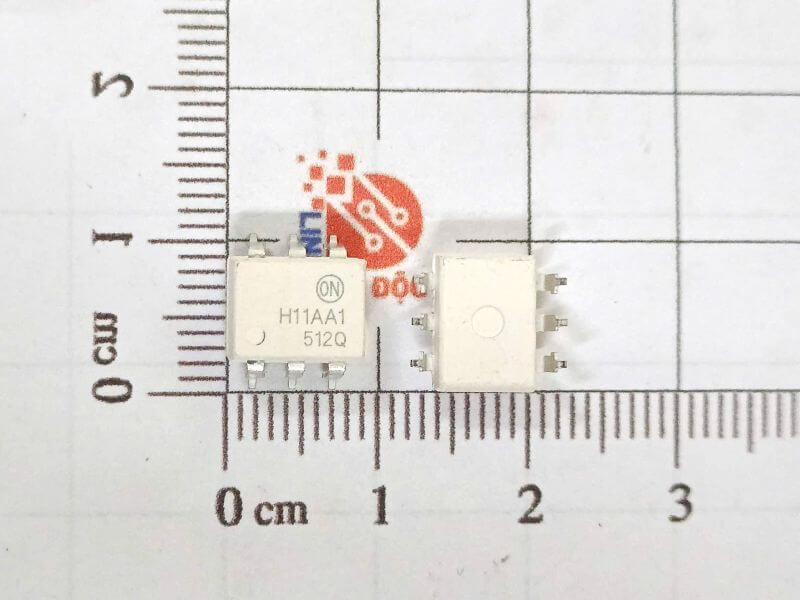

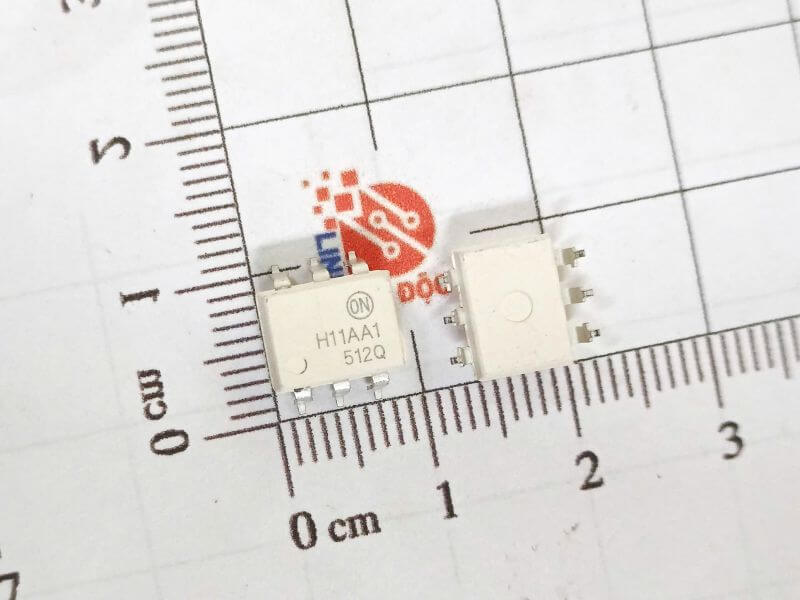

H11AA1 IC Opto cách ly quang SOP-6

Giới thiệu về H11AA1

H11AA1 là một optocoupler (bộ cách ly quang) được thiết kế đặc biệt để cách ly tín hiệu AC. Thiết bị này sử dụng một cặp diode LED hồng ngoại kết nối ngược song song để xử lý tín hiệu AC và một transistor quang ở phía đầu ra. Với khả năng cách ly tín hiệu hiệu quả, H11AA1 thường được sử dụng trong các ứng dụng liên quan đến điều khiển công suất, đo lường và bảo vệ mạch.

Đặc điểm H11AA1

1. Cách ly điện áp cao:
   • Khả năng cách ly lên đến 5kV RMS, bảo vệ mạch điều khiển khỏi các tín hiệu điện áp cao nguy hiểm.
2. Hoạt động với tín hiệu AC:
   • Hai diode LED ngược song song cho phép nhận và xử lý tín hiệu AC mà không cần thêm cầu chỉnh lưu bên ngoài.
3. Kích thước nhỏ gọn:
   • Đóng gói SOP-6, dễ dàng tích hợp vào các thiết kế PCB nhỏ gọn.
4. Tiêu thụ năng lượng thấp:
   • Phù hợp cho các hệ thống nhúng với yêu cầu tiết kiệm năng lượng.

Thông số kỹ thuật H11AA1

Ứng dụng H11AA1

• Cách ly tín hiệu AC:
  • Được sử dụng trong các mạch đo tín hiệu AC hoặc phát hiện zero-crossing (điểm không điện áp) trong điều khiển TRIAC hoặc SCR.
• Bảo vệ mạch:
  • Cách ly giữa phần mạch điều khiển (vi điều khiển) và mạch công suất để bảo vệ mạch điều khiển khỏi nhiễu điện hoặc sự cố điện áp cao.
• Điều khiển công suất:
  • Tích hợp trong các mạch điều khiển dimmer đèn, động cơ hoặc các ứng dụng điều khiển công suất khác.
• Mạch đo lường và giám sát:
  • Dùng để cách ly và đo lường tín hiệu dòng hoặc điện áp trong hệ thống điện công nghiệp.

Sơ đồ tương đương  H11AA1

Kích thước H11AA1

Xem thêm: Nhiều sản phẩm Opto khác Tại đây

Datasheet H11AA1
