H20R1203 IGBT Sò bếp từ 20A 1200V tháo máy Zin (mặt gương)

Giới thiệu về IGBT H20R1203

H20R1203 là một IGBT (Insulated Gate Bipolar Transistor) được sử dụng rộng rãi trong các ứng dụng công suất cao như bếp từ, biến tần, và các hệ thống điều khiển động cơ. Với khả năng chịu dòng lên đến 20A và điện áp tối đa 1200V, H20R1203 là lựa chọn phổ biến trong các thiết bị điện tử công suất.

Cấu tạo và sơ đồ chân của H20R1203

1. Vỏ IGBT (Package): TO-247, vỏ nhựa cách điện, chịu nhiệt tốt.
2. Cấu trúc bên trong:
   • Gate (G): Cực cổng, điều khiển dòng điện giữa Collector và Emitter.
   • Collector (C): Cực thu, kết nối với tải.
   • Emitter (E): Cực phát, kết nối với mạch điều khiển.
3. Tản nhiệt: Được thiết kế để gắn tản nhiệt bên ngoài, giúp tản nhiệt hiệu quả khi hoạt động ở dòng cao.

Nguyên lý hoạt động

1. Điều khiển bằng Gate:
   • Khi một điện áp dương (thường từ 5V đến 15V) được áp vào cực Gate so với Emitter, IGBT dẫn dòng từ Collector đến Emitter.
   • Khi điện áp Gate bằng 0 hoặc âm, IGBT ngắt dòng.
2. Kết hợp BJT và MOSFET:
   • IGBT kết hợp đặc điểm của BJT (khả năng chịu dòng cao) và MOSFET (điều khiển bằng điện áp).
3. Hoạt động như công tắc:
   • IGBT hoạt động như một công tắc điện tử, đóng/mở nhanh chóng để điều khiển dòng điện trong mạch công suất.

Thông số kỹ thuật chi tiết

1. Thông số điện:
   • Điện áp Collector-Emitter tối đa (Vₖₑ): 1200V.
   • Dòng Collector liên tục (Iꜰ): 20A.
   • Dòng Collector đỉnh (Iꜰₘ): 40A.
   • Điện áp kích Gate-Emitter (Vₖₑ): ±20V.
   • Điện áp bão hòa Collector-Emitter (Vₖₑ(ₛₐₜ)): 2.0V (ở 10A).
   • Công suất tiêu tán (Pₖ): 200W.
2. Thông số nhiệt:
   • Nhiệt độ hoạt động (Tⱼ): -55°C đến +150°C.
   • Nhiệt độ lưu trữ (Tₛₜ₉): -55°C đến +150°C.
   • Điện trở nhiệt (Rₜₕ): 0.63°C/W (junction to case).
3. Kích thước cơ khí:
   • Kiểu vỏ: TO-247.
   • Kích thước: Tiêu chuẩn TO-247.

Cách đo và kiểm tra H20R1203

• Chuẩn bị:
  • Sử dụng đồng hồ vạn năng (VOM)
• Kiểm tra các chân:
  • Gate (G), Collector (C), Emitter (E): Xác định vị trí các chân theo datasheet
• Đo kiểm tra:

Bước 1: kiểm tra diode chống ngược có tốt không

• Đặt đồng hồ ở chế độ đo điện trở thang x1
• Đặt que đỏ ở chân C que đen ở chân E kim lên
• Ngược lại đặt que đen ở chân C và que đỏ ở chân E kim đồng hồ không lên

Bước 2: Kiểm tra khả năng kích Gate:

• Văn đồng hồ kim lên thang X10K để lấy nguồn pin 9V và 3V trong đồng hồ để kích
• Đặt que Đen ở chân C que đỏ ở chân E đồng hồ không lên
• Dùng 1 dây điện nối chân G và chân C tức que đen nguồn dương 12V rồi bỏ ra thì kim đồng hồ lên và giữ nguyên
• Dùng dây nối chân D vào chân E tức nguồn 0V của đồng hồ rồi bỏ ra thì đồng hồ không lên nữa tức là IGBT đã bị ghim lại
• Như vậy là IGBT tốt

Kết luận:

• • Nếu các giá trị đo phù hợp với mô tả trên, IGBT hoạt động tốt.
  • Nếu có giá trị bất thường (ví dụ: ngắn mạch giữa Collector và Emitter), IGBT có thể đã hỏng.

Ứng dụng của H20R1203

1. Bếp từ: Được sử dụng làm công tắc điện tử trong mạch công suất của bếp từ.
2. Biến tần (Inverter): Dùng trong các bộ biến tần để điều khiển tốc độ động cơ.
3. Hệ thống điều khiển động cơ: Ứng dụng trong các hệ thống điều khiển động cơ công nghiệp.
4. Nguồn xung: Sử dụng trong các bộ nguồn xung công suất cao.
5. Hệ thống năng lượng tái tạo: Dùng trong các hệ thống năng lượng mặt trời và gió để điều khiển dòng điện.

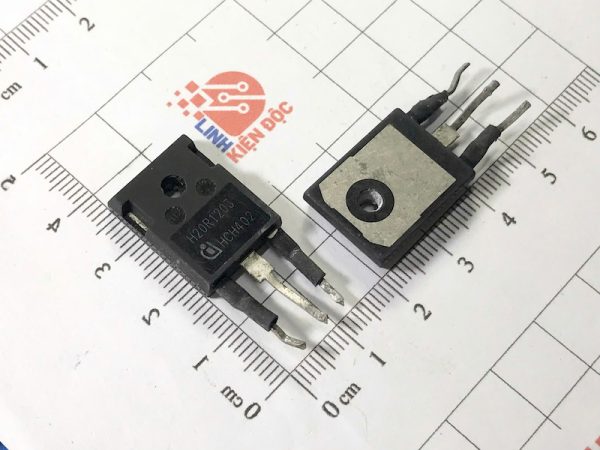

Kích thước H20R1203

Video hướng dẫn đo IGBT sò bếp từ H20R1203

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

Datasheet H20R1203

Kết luận

H20R1203 là một IGBT chất lượng cao, phù hợp cho các ứng dụng công suất lớn như bếp từ, biến tần, và điều khiển động cơ. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, và cách kiểm tra sẽ giúp bạn sử dụng và bảo trì linh kiện một cách hiệu quả.
