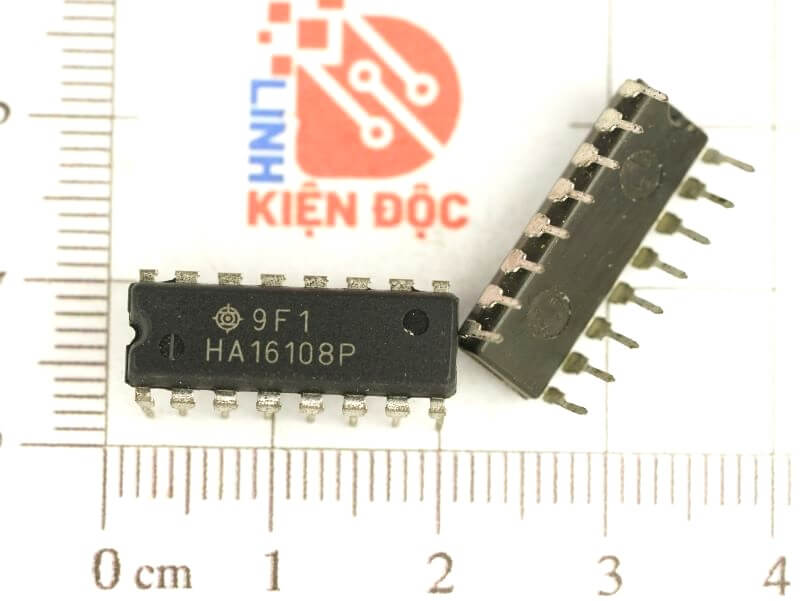

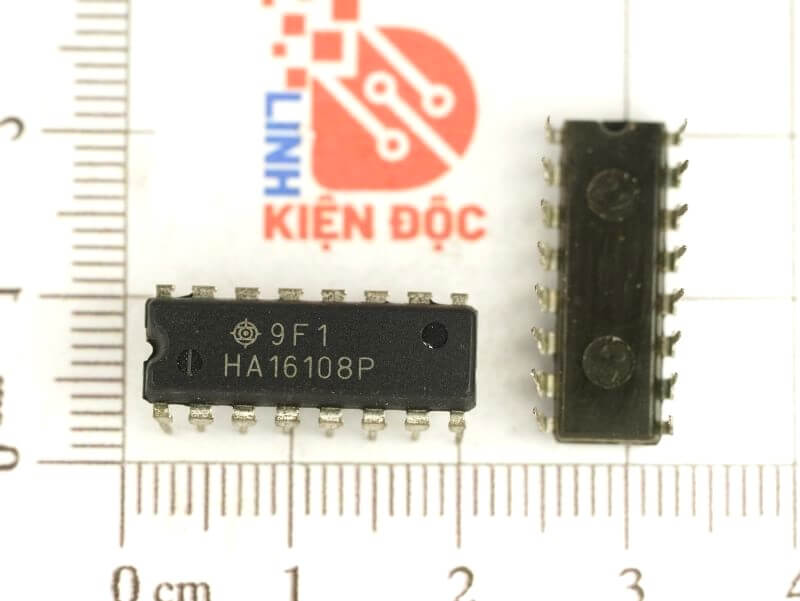

HA16108P IC nguồn DIP-16

HA16108P DIP-16 là bộ điều khiển chuyển mạch điều khiển chính thích hợp để lấy điện áp DC ổn định từ nguồn AC cung cấp. Những IC này có thể điều khiển trực tiếp năng lượng MOSFET, chúng có chức năng hẹn giờ được tích hợp để bảo vệ quá dòng thứ cấp và chúng có thể thực hiện hoạt động không liên tục hoặc trì hoãn tắt máy khi hoạt động bảo vệ trong điều kiện bất thường. Chúng có thể được sử dụng để thực hiện chuyển đổi nguồn cung cấp năng lượng với mức độ an toàn cao do có nhiều chức năng tích hợp.

Chức năng của HA16108P:

• Điện áp tham chiếu 6.45 V
• Máy phát sóng tam giác
• Bộ khuếch đại lỗi
• Bảo vệ khóa điện áp
• Bộ so sánh PWM
• Giới hạn dòng xung
• Giới hạn dòng chốt thời gian
• Khởi động mềm và tắt máy nhanh.

Đặc trưng của HA16108P:

• Tần số hoạt động lên đến 600 kHz cao
• Mạch điều khiển trước tích hợp để điều khiển MOSFET
• Bộ hẹn giờ tích hợp chốt chức năng bảo vệ quá dòng
• Chức năng UVL (dưới khóa điện áp) được áp dụng cho cả Vin và Vref.
• Đặt lại BẬT / TẮT: chức năng tự động đặt lại dựa trên hằng số thời gian của tụ điện bên ngoài và quan sát các giọt trong Vin.
• Vì chức năng bảo vệ quá điện áp OVP (chân TL) chỉ quan sát sự sụt giảm điện áp trong Vin, nên có thể sử dụng chân OVP và BẬT / TẮT cho các mục đích độc lập.
• Diode 34 V Zener tích hợp giữa Vin và mặt đất.

Sơ đồ chân của HA16108P:

Sơ đồ khối của HA16108P:
