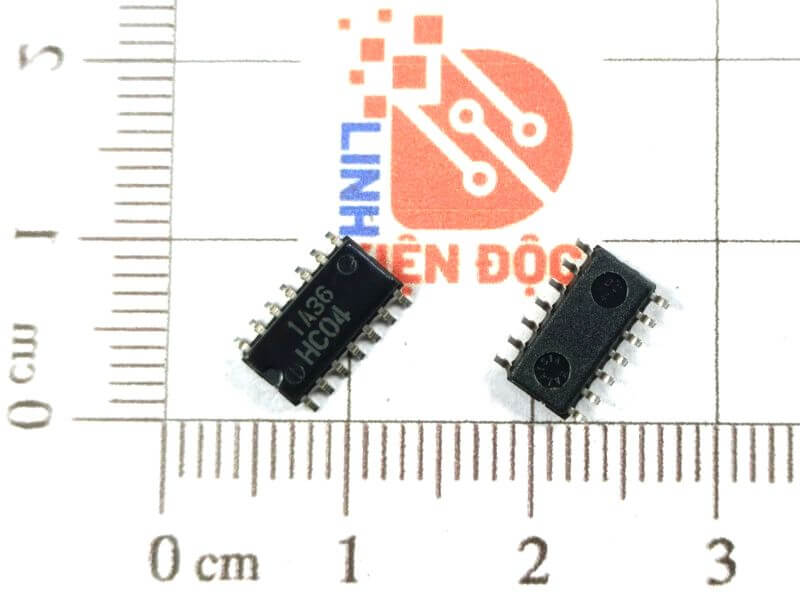

HC04 74HC04 IC Số SOP-14 3.9mm

Giới thiệu chung

74HC04 là một IC số thuộc họ logic CMOS, chứa 6 cổng NOT độc lập (còn gọi là inverter – bộ đảo). Mỗi cổng sẽ đảo ngược tín hiệu đầu vào, nghĩa là nếu đầu vào là mức logic cao thì đầu ra sẽ là mức logic thấp và ngược lại.

Đặc điểm

• Bao gồm 6 bộ đảo logic độc lập.

• Dựa trên công nghệ CMOS tiêu thụ điện năng thấp và tốc độ xử lý cao.

• Tương thích đầu vào và đầu ra với các IC TTL.

• Có khả năng làm việc trong dải điện áp rộng.

• Độ trễ thấp, tốc độ chuyển mạch cao.

Cấu tạo

• Gồm 14 chân với các chân cấp nguồn, nối đất và 6 cặp chân tương ứng với 6 cổng NOT.

• Mỗi cổng bao gồm một transistor logic CMOS kết hợp, thực hiện chức năng đảo tín hiệu.

• Được tích hợp trong một chip đơn, đóng gói dạng SOP-14 nhỏ gọn.

Sơ đồ chân

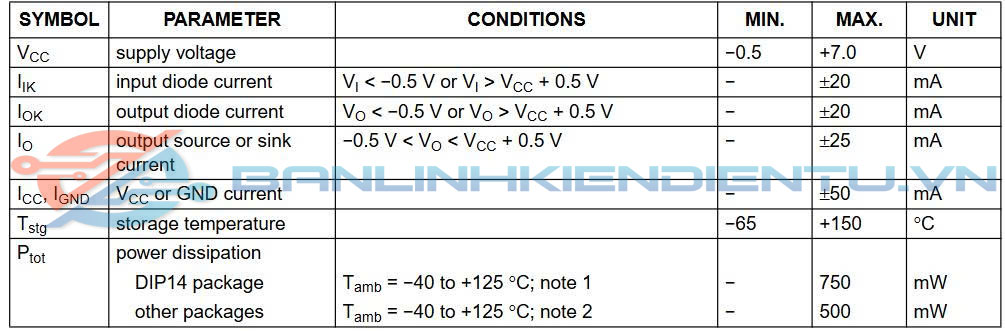

Thông số kĩ thuật

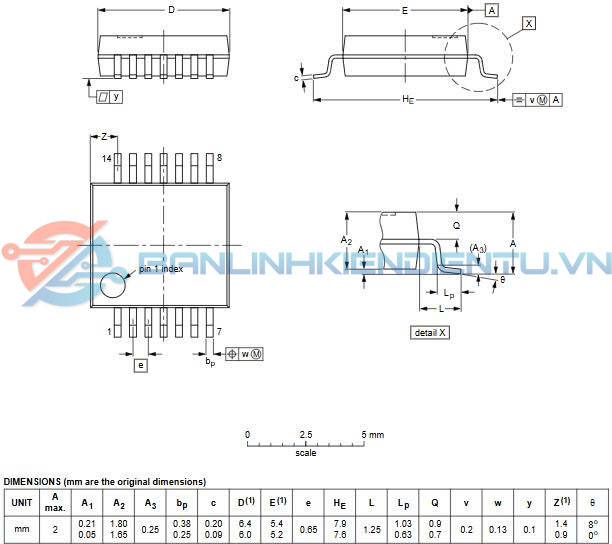

Kích thước

Ứng dụng

• Dùng trong các mạch logic cơ bản.

• Xử lý tín hiệu kỹ thuật số trong mạch vi điều khiển, vi xử lý.

• Dùng làm bộ đệm hoặc tạo dạng sóng vuông.

• Ứng dụng trong mạch dao động, mạch định thời hoặc tạo xung.

• Có thể dùng để đảo tín hiệu điều khiển trong các mạch tự động hóa.

Datasheet
