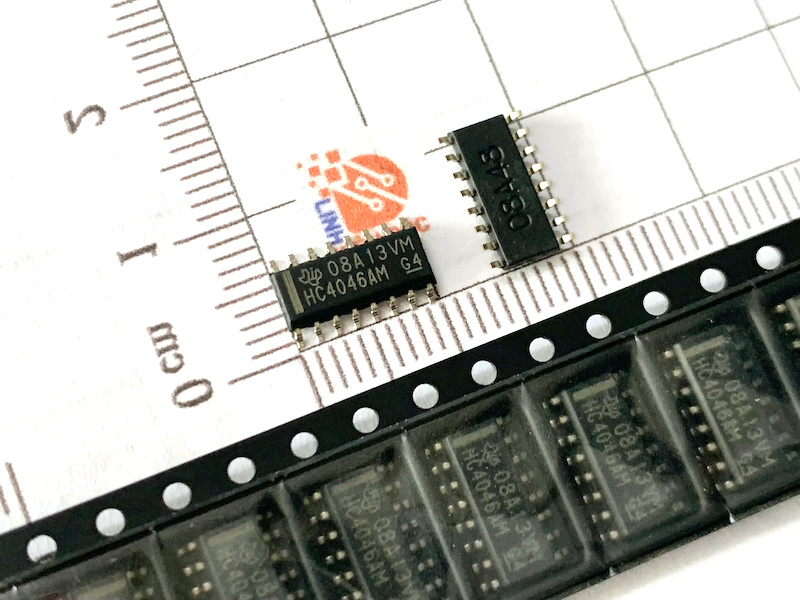

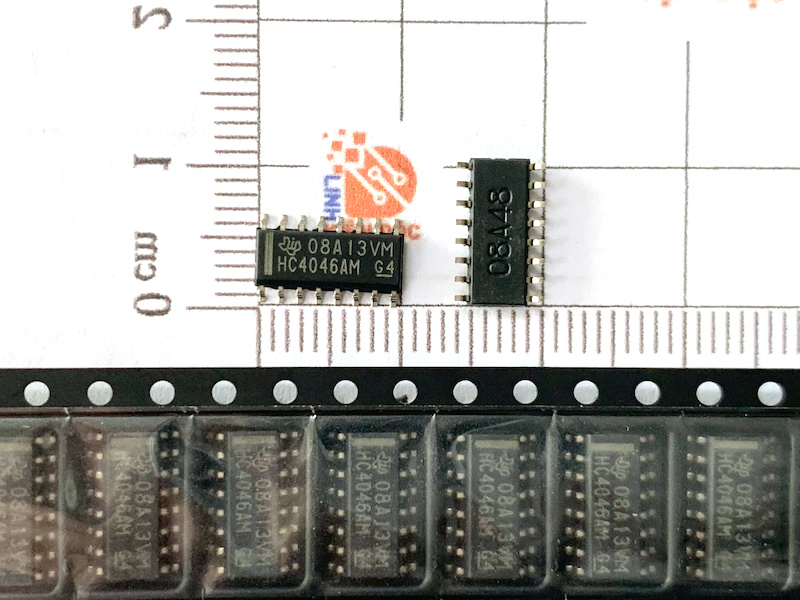

HC4046AM 74HC4046AM IC Số SOP-16 3.9mm
16,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Giới thiệu:
HC4046AM (74HC4046AM) là IC số công nghệ CMOS thuộc dòng PLL (Phase Locked Loop – vòng khóa pha). IC được tích hợp bộ dao động điều khiển bằng điện áp VCO và các bộ so sánh pha, giúp tạo dao động, đồng bộ tần số và xử lý tín hiệu.
IC có dạng đóng gói SOP-16 với kích thước nhỏ gọn, phù hợp sử dụng trong các mạch điện tử cần độ ổn định cao, tiết kiệm diện tích và tiêu thụ năng lượng thấp.
2. Cấu tạo:
gồm các khối chức năng chính:
- VCO (Voltage Controlled Oscillator): Tạo tín hiệu dao động với tần số thay đổi theo điện áp điều khiển đầu vào.
- Bộ so sánh pha (Phase Comparator): So sánh sự khác nhau về pha giữa tín hiệu đầu vào và tín hiệu hồi tiếp.
- Mạch PLL: Giúp khóa và duy trì sự đồng bộ giữa tần số, pha của hai tín hiệu.
- 16 chân SOP-16: Bao gồm chân cấp nguồn, chân tín hiệu vào, tín hiệu ra và các chân điều khiển.
3. Thông số kỹ thuật:
- Loại IC: PLL CMOS có tích hợp VCO
- Số chân: 16 chân SOP-16
- Điện áp hoạt động: 2V – 6V
- Tần số hoạt động: khoảng 18MHz tại điện áp 5V
- Tích hợp các bộ so sánh pha:
- XOR Phase Comparator
- JK Flip-Flop Phase Comparator
- RS Flip-Flop
- Nhiệt độ hoạt động: khoảng -55°C đến 125°C
4. Ứng dụng:
HC4046AM được sử dụng trong nhiều mạch điện tử như:
- Mạch tổng hợp tần số
- Mạch điều chế và giải điều chế FM
- Mạch giải mã âm thanh (Tone Decoder)
- Mạch đồng bộ dữ liệu
- Mạch chuyển đổi điện áp sang tần số
- Mạch điều khiển tốc độ động cơ
- Các hệ thống xử lý tín hiệu số và tín hiệu tương tự
5. Đặc điểm:
- Hoạt động ổn định, độ chính xác cao
- Tiêu thụ điện năng thấp nhờ công nghệ CMOS
- Khả năng tạo và điều chỉnh tần số linh hoạt
- Kích thước nhỏ gọn, phù hợp cho mạch SMD
- Khả năng chống nhiễu tốt
- Tích hợp nhiều chức năng trong một IC giúp giảm số lượng linh kiện bên ngoài
6. Sơ đồ chân:
7. Kích thước:
8. Kết luận:
HC4046AM/74HC4046AM là IC PLL CMOS đa chức năng, có khả năng tạo dao động và đồng bộ tín hiệu hiệu quả. Với thiết kế nhỏ gọn dạng SOP-16, khả năng hoạt động ổn định và mức tiêu thụ điện thấp, IC phù hợp cho các ứng dụng xử lý tín hiệu, điều khiển tần số và các mạch điện tử yêu cầu độ chính xác cao.
