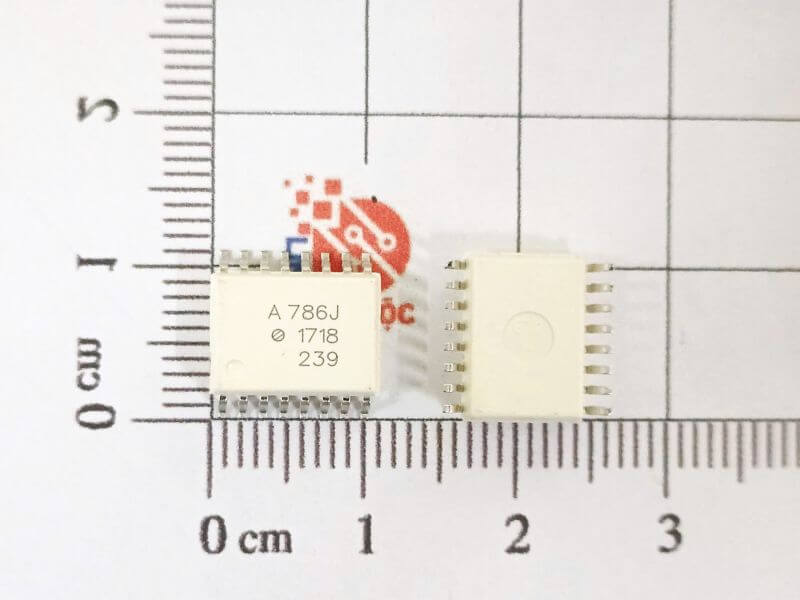

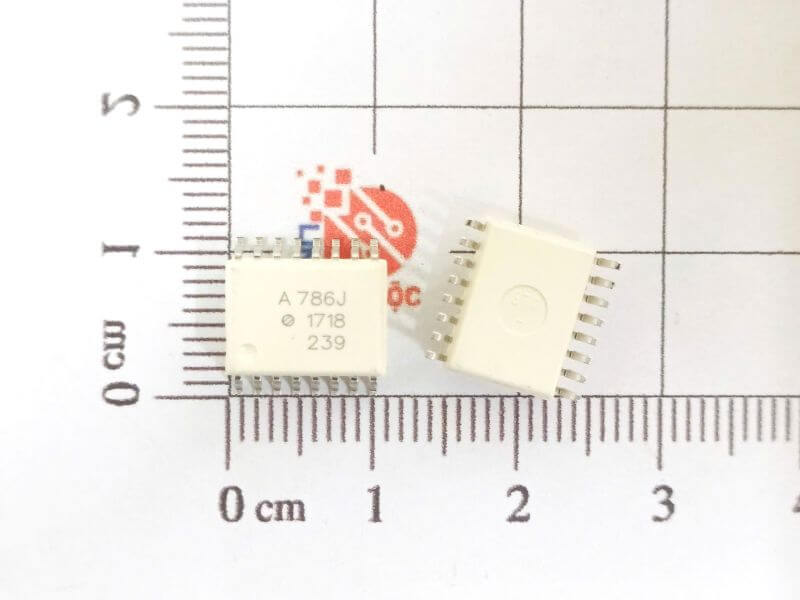

HCPL-786J 500E A786J Opto cách ly quang SOP-16

HCPL-786J hay A786J là IC opto cách ly quang dạng SOP-16 chuyên dùng cho đo lường và chuyển đổi tín hiệu analog sang digital trong môi trường công nghiệp. Linh kiện sử dụng công nghệ Sigma-Delta Modulator giúp truyền tín hiệu chính xác cao và cách ly hoàn toàn giữa mạch công suất với mạch điều khiển.

Đặc Điểm

• Cách ly quang tín hiệu analog tốc độ cao
• Công nghệ Sigma-Delta Modulator
• Độ tuyến tính 12-bit
• Độ miễn nhiễu cao
• Khả năng chống nhiễu xuyên cách ly 15kV/µs
• Điện áp nguồn hoạt động 5V
• Đóng gói SOP-16 SMD
• Độ chính xác và độ ổn định cao
• Hoạt động trong môi trường công nghiệp khắc nghiệt

Cấu Tạo

HCPL-786J gồm:

• Khối LED phát quang tốc độ cao
• Bộ thu quang tích hợp
• Bộ điều chế Sigma-Delta bên trong
• Mạch khuếch đại và xử lý tín hiệu
• Lớp cách ly quang giữa input và output

IC cho phép truyền tín hiệu analog qua lớp cách ly quang mà vẫn đảm bảo độ chính xác và chống nhiễu tốt.

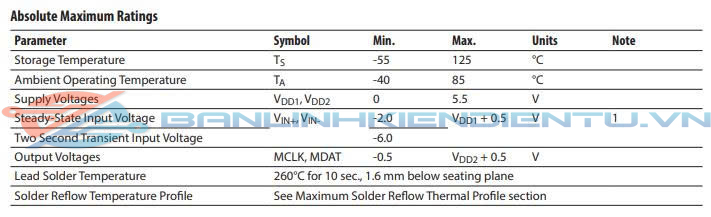

Thông Số Kỹ Thuật

Ứng Dụng

• Đo dòng điện biến tần
• Cảm biến dòng động cơ
• Hệ thống inverter
• Bộ chuyển đổi ADC cách ly
• Điều khiển công nghiệp
• Hệ thống thu thập dữ liệu
• Mạch giám sát dòng điện
• Thiết bị tự động hóa công nghiệp

Kết Luận

HCPL-786J 500E A786J là opto cách ly quang chuyên dụng cho các hệ thống đo lường và điều khiển công nghiệp yêu cầu độ chính xác cao và khả năng chống nhiễu mạnh. Với công nghệ Sigma-Delta hiện đại và khả năng cách ly tốt, IC này được sử dụng rộng rãi trong inverter, cảm biến dòng và các hệ thống điều khiển công suất.
