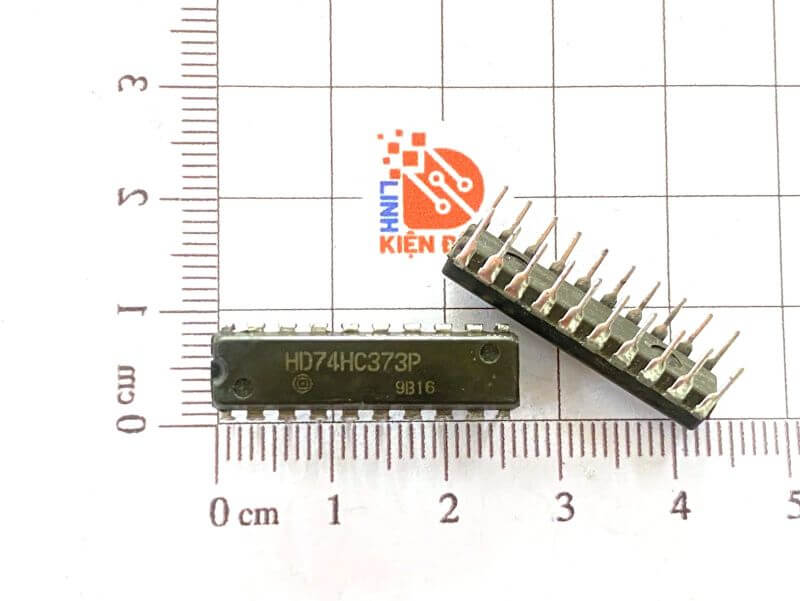

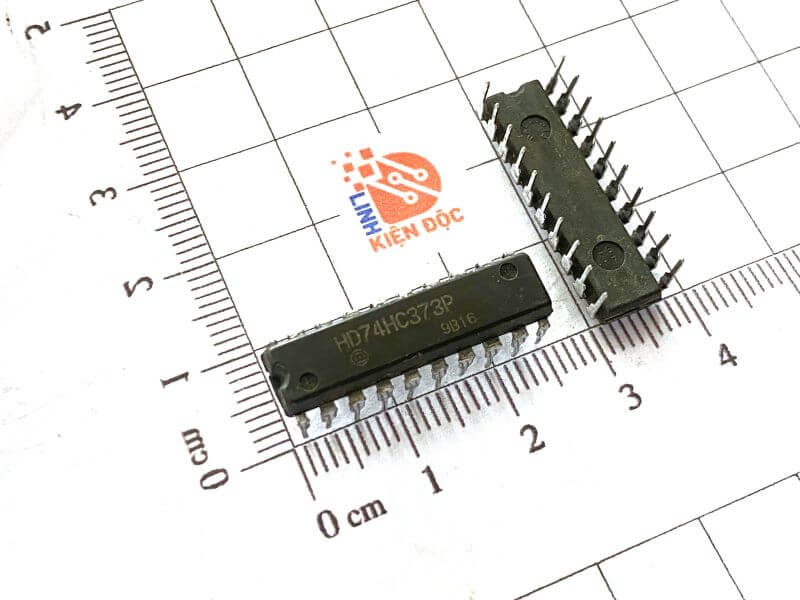

HD74HC373P IC số DIP-20 tháo máy

 Giới thiệu chung

HD74HC373P là IC logic CMOS thuộc họ 74HC, tích hợp 8 chốt dữ liệu D (Octal Transparent D-Type Latch) với ngõ ra 3 trạng thái (3-State Outputs). IC cho phép lưu trữ tạm thời dữ liệu 8 bit và truyền dữ liệu đến đầu ra khi có tín hiệu điều khiển thích hợp. Với tốc độ xử lý cao, công suất tiêu thụ thấp và khả năng đưa đầu ra về trạng thái trở kháng cao (High-Z), HD74HC373P được sử dụng rộng rãi trong các mạch vi điều khiển, bộ nhớ, bus dữ liệu, thiết bị đo lường và hệ thống điều khiển số. Phiên bản DIP-20 tháo máy phù hợp cho sửa chữa và thay thế các bo mạch điện tử.

Đặc điểm nổi bật

• IC logic CMOS thuộc họ 74HC.
• Tích hợp 8 chốt dữ liệu D (8-bit Transparent Latch).
• Ngõ ra 3 trạng thái (3-State), thuận tiện kết nối bus dữ liệu.
• Hỗ trợ lưu trữ dữ liệu 8 bit tạm thời.
• Tốc độ chuyển mạch cao, độ trễ thấp.
• Điện áp hoạt động rộng từ 2V đến 6V.
• Công suất tiêu thụ thấp.
• Có chân Latch Enable (LE) và Output Enable (OE) điều khiển độc lập.
• Đóng gói DIP-20, dễ lắp đặt và thay thế.
• Phiên bản tháo máy, đã được kiểm tra hoạt động trước khi xuất bán.

Cấu tạo

• 08 chốt dữ liệu D (D-Type Latch): Lưu trữ đồng thời 8 bit dữ liệu.
• Mạch điều khiển Latch Enable (LE): Khi LE ở mức HIGH, đầu ra theo dữ liệu đầu vào; khi LE xuống LOW, dữ liệu được giữ lại.
• Mạch Output Enable (OE): Điều khiển ngõ ra hoạt động hoặc chuyển sang trạng thái trở kháng cao (High-Z).
• Mạch logic CMOS tốc độ cao: Đảm bảo khả năng xử lý nhanh và tiêu thụ điện năng thấp.
• Vỏ DIP-20: Dạng cắm xuyên lỗ (Through Hole), thuận tiện cho việc hàn và thay thế.

Thông số kỹ thuật cơ bản

• Mã IC: HD74HC373P
• Loại IC: Octal D-Type Transparent Latch with 3-State Outputs
• Họ IC: 74HC CMOS
• Kiểu đóng gói: DIP-20 (tháo máy)
• Số kênh: 8 bit
• Điện áp hoạt động (VCC): 2V – 6V
• Độ trễ lan truyền (tpd): Khoảng 16ns (điển hình)
• Dòng ngõ vào: Tối đa 1µA
• Dòng tiêu thụ tĩnh: Tối đa 4µA (điển hình ở 25°C)
• Nhiệt độ hoạt động: -40°C đến +85°C
• Kiểu lắp đặt: Through Hole (DIP).

Ứng dụng

• Lưu trữ dữ liệu tạm thời trong hệ thống số.
• Giao tiếp bus dữ liệu 8 bit.
• Mạch vi điều khiển và vi xử lý.
• Thiết bị đo lường và điều khiển.
• Bộ nhớ đệm (Buffer/Register).
• Sửa chữa và thay thế IC logic trên các bo mạch điện tử
