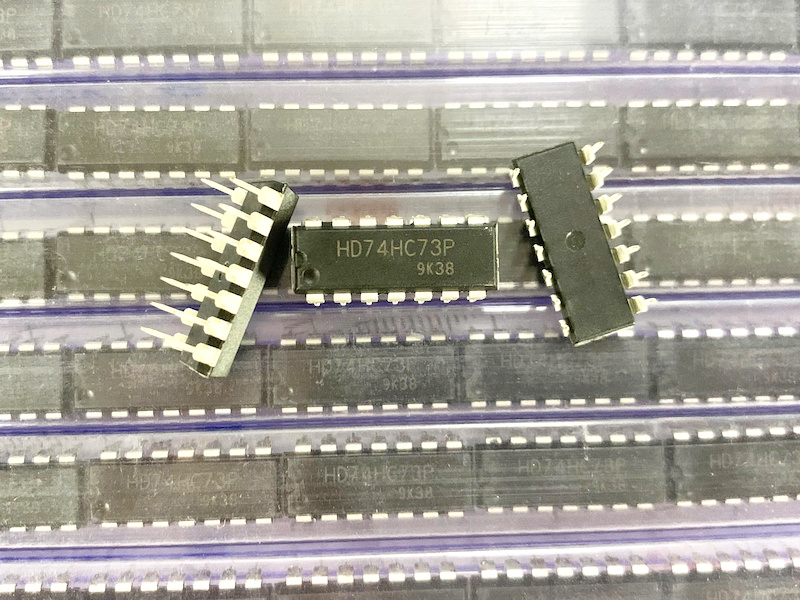

HD74HC73P IC số Dual J-K Flip-Flop DIP-16

Giới thiệu chung

HD74HC73P là IC logic CMOS thuộc họ 74HC, tích hợp 2 Flip-Flop loại J-K (Dual J-K Flip-Flop) hoạt động độc lập trong một chip. Mỗi Flip-Flop có các ngõ vào J, K, Clock (CK) và Clear (CLR) cùng hai ngõ ra Q và Q̅. IC được kích hoạt ở cạnh xuống (Negative Edge) của xung Clock và có chức năng xóa không đồng bộ (Asynchronous Clear). Với tốc độ xử lý cao, công suất tiêu thụ thấp và khả năng chống nhiễu tốt, HD74HC73P được sử dụng rộng rãi trong các mạch đếm, chia tần số, lưu trữ dữ liệu và điều khiển logic số.

Đặc điểm nổi bật

• IC logic CMOS thuộc họ 74HC.
• Tích hợp 2 Flip-Flop J-K hoạt động độc lập.
• Kích hoạt theo cạnh xuống (Negative Edge) của xung Clock.
• Tích hợp chân Clear (CLR) không đồng bộ cho từng Flip-Flop.
• Có hai ngõ ra Q và Q̅ bổ sung nhau.
• Điện áp hoạt động rộng từ 2V đến 6V.
• Tốc độ chuyển mạch cao, tiêu thụ công suất thấp.
• Khả năng chống nhiễu tốt, tương thích với mức logic CMOS.
• Đóng gói DIP-14, thuận tiện cho lắp ráp và sửa chữa.

Cấu tạo

• 02 Flip-Flop J-K độc lập: Mỗi Flip-Flop có các ngõ vào J, K, Clock và Clear riêng.
• Mạch kích cạnh xuống: Dữ liệu được chốt khi xuất hiện cạnh xuống của xung Clock.
• Mạch Clear không đồng bộ: Đưa đầu ra về trạng thái ban đầu mà không cần tín hiệu Clock.
• Mạch logic CMOS: Đảm bảo tốc độ cao, tiêu thụ điện năng thấp và độ ổn định tốt.
• Mạch đệm đầu ra: Cung cấp hai đầu ra Q và Q̅ với khả năng điều khiển tải logic.
• Vỏ DIP-14: Dạng cắm xuyên lỗ (Through Hole), dễ hàn và thay thế.

Thông số kỹ thuật cơ bản

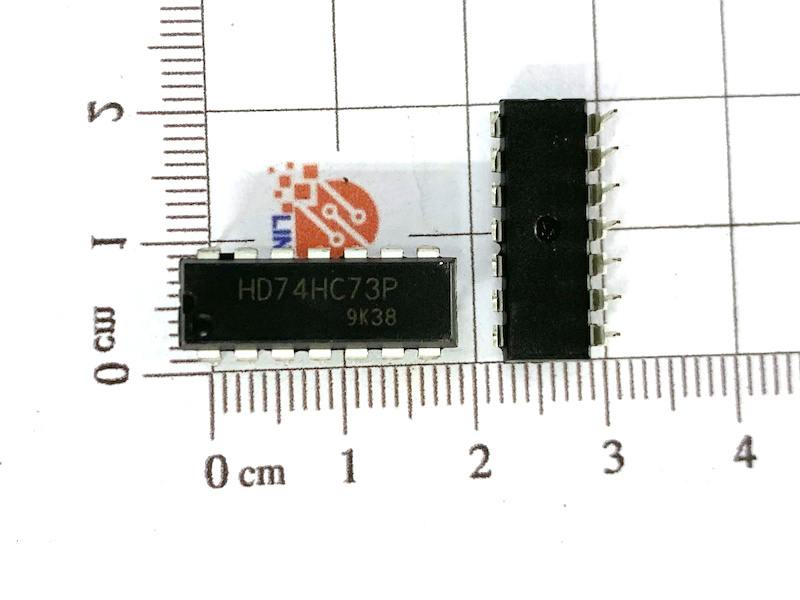

Kích thước

Ứng dụng

• Mạch đếm nhị phân.
• Mạch chia tần số.
• Thanh ghi và bộ nhớ dữ liệu.
• Mạch điều khiển logic số.
• Thiết bị vi điều khiển và vi xử lý.
• Hệ thống tự động hóa và thiết bị điện tử số.

Xem thêm các mã IC khác tại đây

Datasheet
