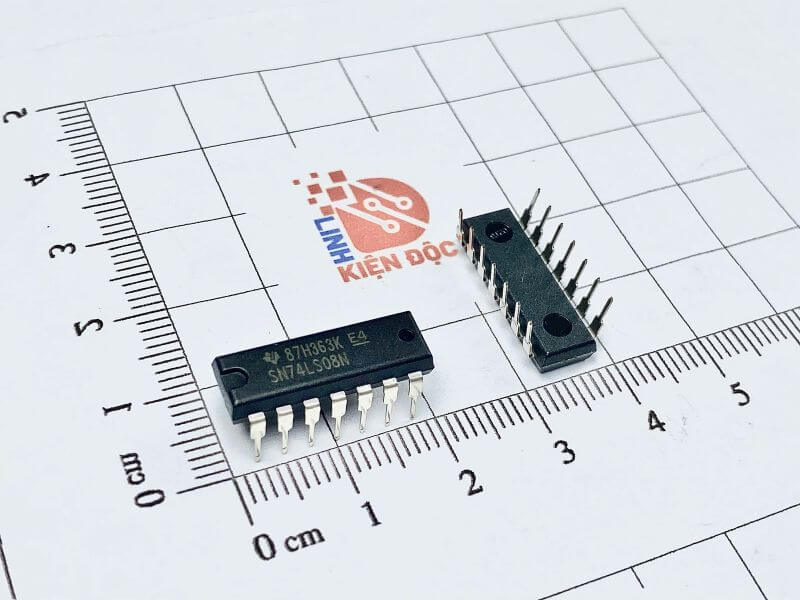

HD74LS08P SN74LS08N 74LS08 IC số DIP14

Giới thiệu về SN74LS08N

SN74LS08N là một IC logic thuộc dòng 74LS của Texas Instruments. Đây là một bộ cổng logic AND 2 đầu vào (Quad 2-Input AND Gate) với công nghệ TTL (Transistor-Transistor Logic) trong gói DIP-14 (Dual Inline Package). IC này được thiết kế cho các ứng dụng logic kỹ thuật số, cung cấp hoạt động ổn định, tiêu thụ năng lượng thấp và tốc độ hoạt động cao.

Đặc điểm SN74LS08N

• Cấu hình:
  • Gồm 4 cổng AND 2 đầu vào trên một IC.

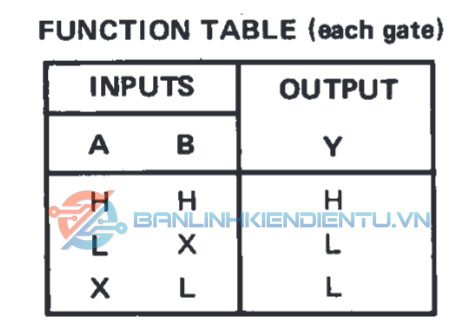

  • Mỗi cổng thực hiện phép toán logic AND: đầu ra ở mức cao chỉ khi cả hai đầu vào đều ở mức cao.
• Điện áp hoạt động:
  • Điện áp cung cấp (Vcc): 4.75V đến 5.25V (thường là 5V).
• Tần số hoạt động:
  • Tốc độ chuyển mạch cao, phù hợp cho các ứng dụng logic nhanh.
• Dòng điện:
  • Dòng đầu vào: Rất nhỏ, do công nghệ TTL.
  • Dòng đầu ra: Có khả năng cung cấp dòng tối đa lên đến 8mA ở mức cao hoặc mức thấp.
• Gói IC:
  • DIP-14 (Dual Inline Package):
    • Dễ dàng hàn tay hoặc gắn trên breadboard.
    • Thích hợp cho các thiết kế thử nghiệm và nguyên mẫu.
• Khả năng tương thích:
  • Tương thích với các IC trong dòng 74LS và các thiết bị logic TTL tiêu chuẩn.
• Tiêu thụ năng lượng:
  • Tiêu thụ năng lượng thấp, phù hợp với các hệ thống nhúng và mạch tiêu thụ ít năng lượng.

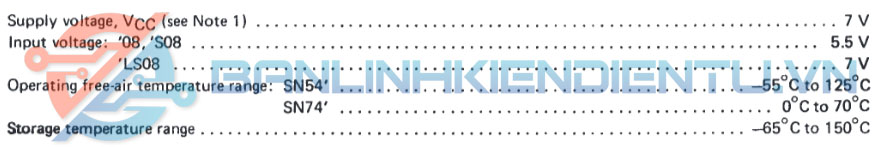

Thông số kỹ thuật SN74LS08N

Ứng dụng SN74LS08N

• Hệ thống logic kỹ thuật số:
  • Xây dựng các mạch logic AND đơn giản hoặc phức tạp.
• Điều khiển tín hiệu:
  • Xử lý các tín hiệu kỹ thuật số trong các ứng dụng công nghiệp.
• Thiết kế hệ thống nhúng:
  • Kết hợp trong các vi điều khiển hoặc FPGA để xử lý logic.
• Mạch đồng bộ và giải mã:
  • Tạo các tín hiệu điều khiển đồng bộ trong các ứng dụng kỹ thuật số.
• Ứng dụng giáo dục:
  • Được sử dụng trong các bài học về logic kỹ thuật số và mạch số.

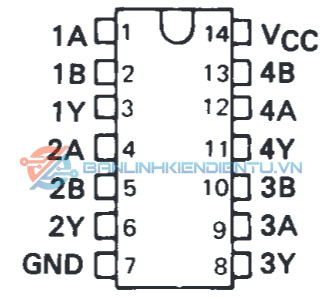

Sơ đồ chân SN74LS08N

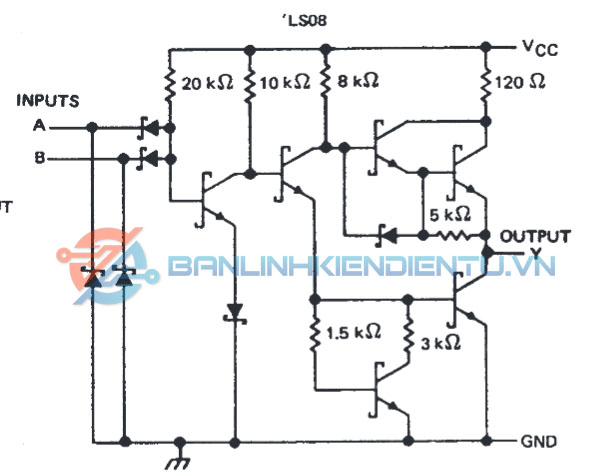

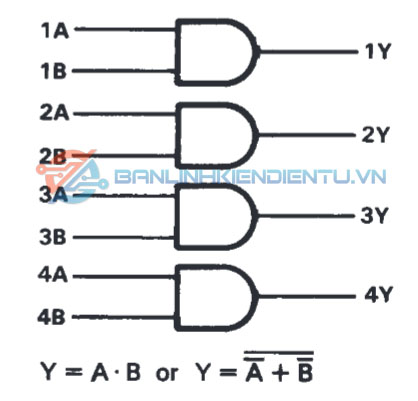

Sơ đồ tương đương SN74LS08N

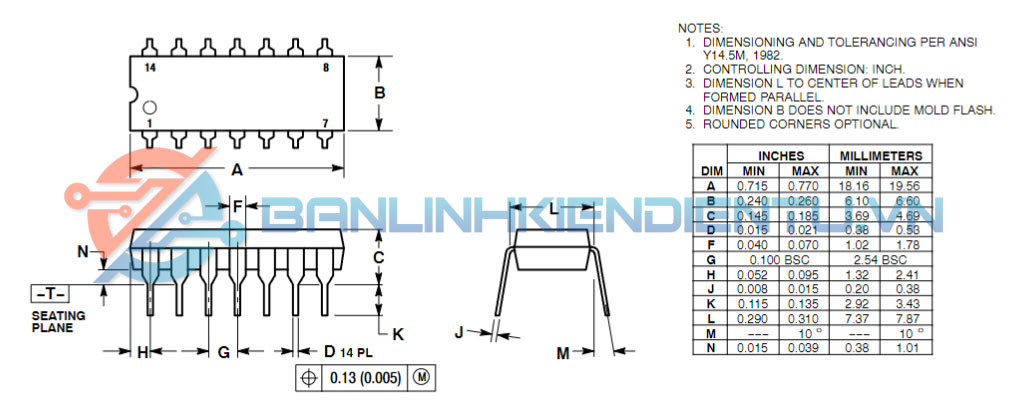

Kích thước SN74LS08N

Xem thêm những sản phẩm IC khác tại đây

Datasheet SN74LS08N
