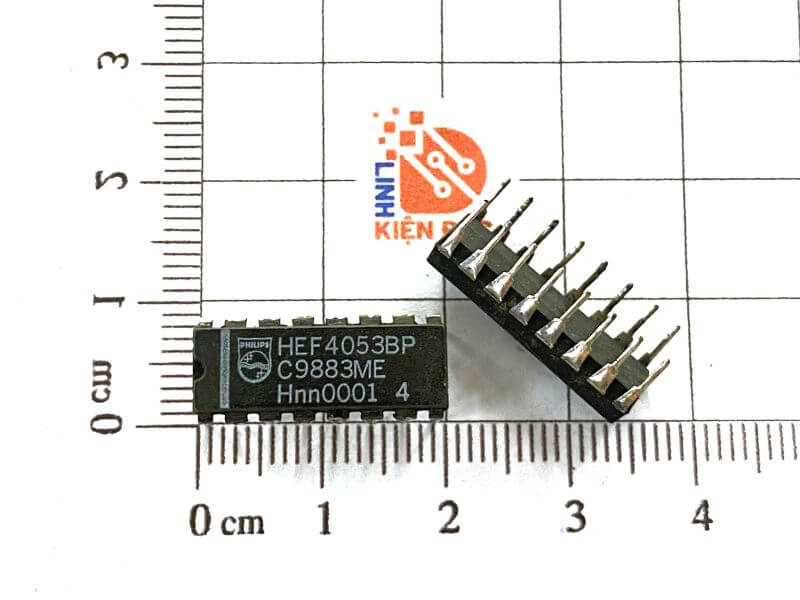

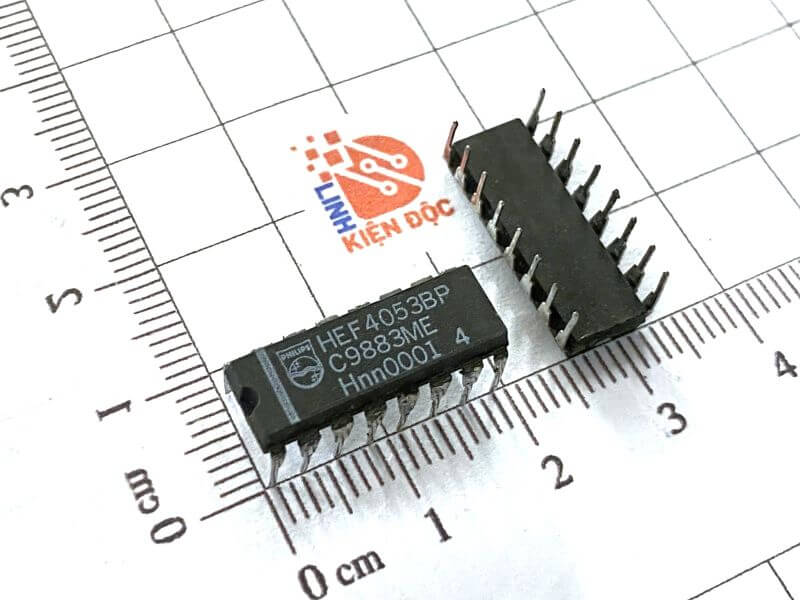

HEF4053BP IC chuyển mạch DIP-16 tháo máy

Giới thiệu chung

HEF4053BP là IC chuyển mạch tương tự (Analog Switch) thuộc họ CMOS 4000, tích hợp 3 công tắc SPDT (Single Pole Double Throw) độc lập trong một chip. IC có thể hoạt động như bộ ghép kênh (Multiplexer) hoặc bộ tách kênh (Demultiplexer) cho cả tín hiệu tương tự và tín hiệu số. Nhờ dải điện áp hoạt động rộng, công suất tiêu thụ thấp và khả năng chuyển mạch ổn định, HEF4053BP được sử dụng phổ biến trong các mạch âm thanh, video, đo lường, vi điều khiển và hệ thống xử lý tín hiệu.

Đặc điểm nổi bật

• IC chuyển mạch tương tự CMOS 3 kênh SPDT.
• Có thể sử dụng như Multiplexer hoặc Demultiplexer.
• Chuyển mạch được cả tín hiệu tương tự và tín hiệu số.
• Tích hợp 3 ngõ điều khiển độc lập (S1, S2, S3) và 1 chân cho phép (Enable – E).
• Điện áp nguồn logic từ 3V đến 15V.
• Điện trở dẫn (RON) thấp, suy hao tín hiệu nhỏ.
• Công suất tiêu thụ rất thấp nhờ công nghệ CMOS.
• Khả năng cách ly tốt giữa các kênh, giảm nhiễu xuyên kênh.
• Đóng gói DIP-16, thuận tiện cho sửa chữa và thay thế.
• Phiên bản tháo máy, đã được kiểm tra hoạt động trước khi xuất bán.

Cấu tạo

• 03 công tắc SPDT độc lập: Mỗi công tắc gồm một chân chung (Z) và hai ngõ chuyển mạch (Y0, Y1).
• Mạch giải mã điều khiển: Điều khiển trạng thái đóng/ngắt của từng công tắc thông qua các chân chọn S1, S2 và S3.
• Chân Enable (E): Cho phép hoặc ngắt toàn bộ ba công tắc cùng lúc; khi E ở mức HIGH, tất cả các công tắc chuyển sang trạng thái trở kháng cao (High-Z).
• Mạch chuyển mức logic: Đảm bảo tương thích với tín hiệu điều khiển CMOS.
• Vỏ DIP-16: Dạng cắm xuyên lỗ (Through Hole), dễ lắp đặt và thay thế.

Thông số kỹ thuật cơ bản

Kích thước

Ứng dụng

• Chuyển mạch tín hiệu âm thanh và video.
• Bộ ghép kênh/tách kênh tín hiệu tương tự và tín hiệu số.
• Mạch chọn kênh trong thiết bị đo lường.
• Hệ thống thu thập dữ liệu (Data Acquisition).
• Mạch điều khiển vi điều khiển, PLC và thiết bị công nghiệp.
• Thiết bị điện tử dân dụng và mạch xử lý tín hiệu.
