HEF4069UBT IC Logic SOP-14

HEF4069UBT là một IC thuộc dòng CMOS tích hợp sáu cổng NOT (inverter) độc lập trong cùng một chip. Đây là một thành phần logic số được sử dụng phổ biến trong nhiều mạch điện tử.

Đặc điểm:

• Hoạt động với dải điện áp rộng, thường từ 3V đến 15V.

• Dòng tiêu thụ thấp nhờ công nghệ CMOS.

• Tốc độ chuyển mạch tương đối cao.

• Tương thích logic với TTL.

• Đầu ra chuẩn CMOS có khả năng điều khiển tải cao.

• Độ nhiễu thấp, độ ổn định tốt.

• IC thường được đóng gói dạng SOIC hoặc TSSOP nhỏ gọn.

Cấu tạo

• Gồm 6 cổng NOT (inverter) độc lập.

• Mỗi cổng NOT sử dụng một cặp transistor CMOS: 1 transistor P-MOS và 1 transistor N-MOS.

• Các đầu vào có điện trở rất cao để giảm tiêu thụ dòng.

• Các tầng đầu ra có cấu trúc đẩy-kéo (push-pull) dùng cặp P-MOS và N-MOS để điều khiển mức logic mạnh mẽ.

• Được tích hợp trên một đế bán dẫn bằng công nghệ CMOS.

• Có mạch bảo vệ chống phóng tĩnh điện (ESD).

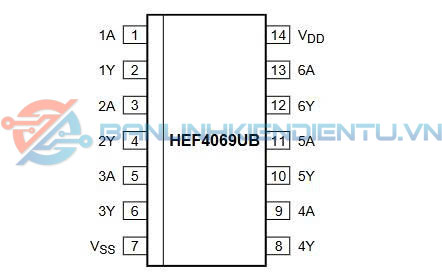

Sơ đồ chân

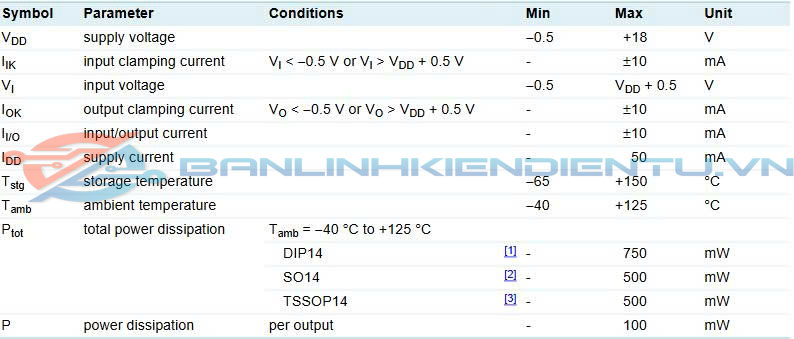

Thông số kĩ thuật

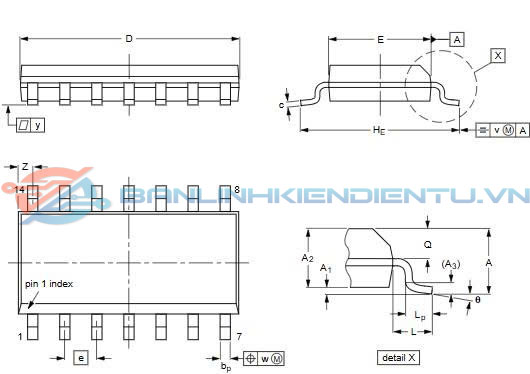

Kích thước

Ứng dụng

• Tạo tín hiệu đảo logic trong các mạch điều khiển.

• Tạo dao động hoặc mạch phát xung khi kết hợp với RC.

• Dùng làm bộ đệm đảo tín hiệu.

• Thiết kế mạch logic số trong các hệ thống điện tử.

• Ứng dụng trong các mạch tạo trễ hoặc tạo xung vuông.

• Dùng trong hệ thống nhúng, mạch giao tiếp và mạch số cơ bản.

Datasheet
