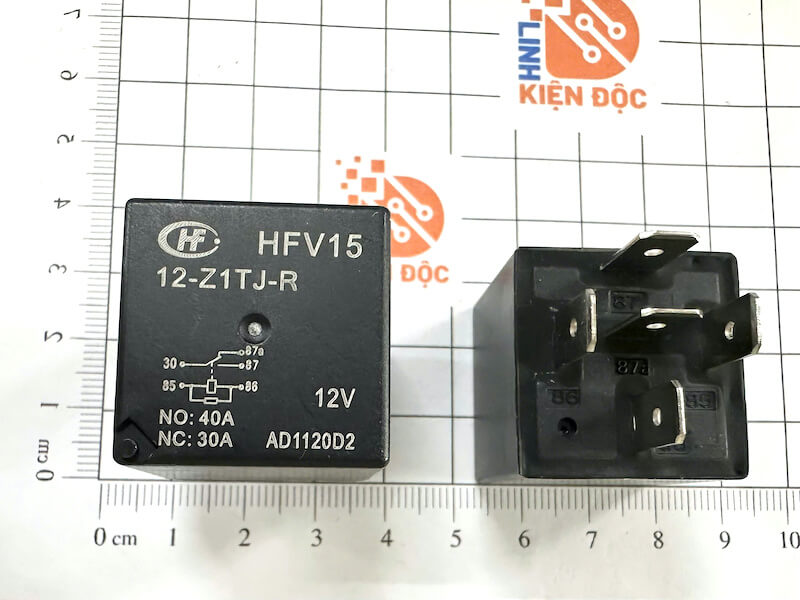

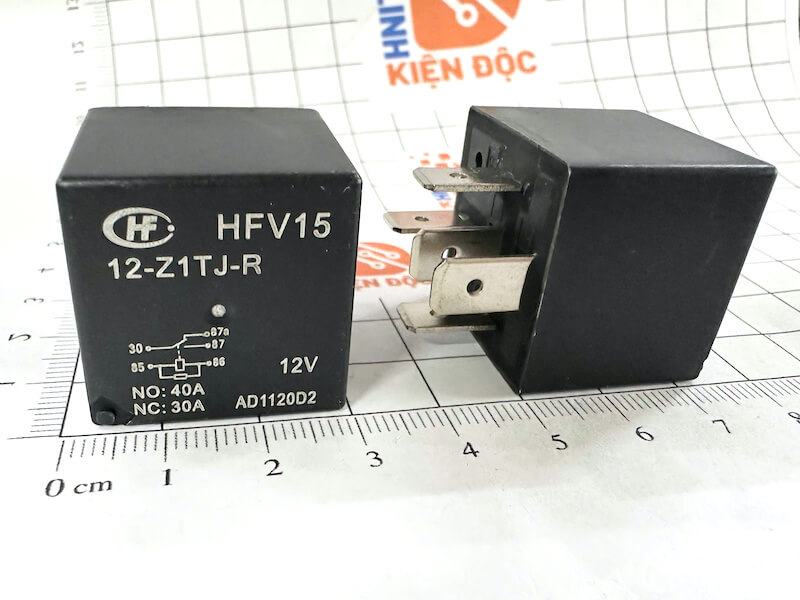

HFV15-12-Z1TJ-R Relay ô tô 12V 40A 5 chân

HFV15-12-Z1TJ-R là relay ô tô sử dụng điện áp cuộn dây 12VDC, khả năng đóng cắt dòng điện lên đến 40A và thiết kế 5 chân, phù hợp cho các hệ thống điện và mạch điều khiển trên ô tô. Relay có nhiệm vụ đóng/ngắt nguồn cho các thiết bị tiêu thụ dòng điện lớn thông qua một tín hiệu điều khiển dòng nhỏ.

Với thiết kế chuyên dụng cho ứng dụng ô tô, relay HFV15-12-Z1TJ-R 12V 40A 5 chân có thể được sử dụng trong nhiều mạch điện như điều khiển đèn, quạt làm mát, bơm, hệ thống điều hòa và các thiết bị điện phụ trợ trên xe.

Thông số kỹ thuật HFV15-12-Z1TJ-R

Relay HFV15-12-Z1TJ-R là gì?

Relay HFV15-12-Z1TJ-R là một loại relay điện từ được thiết kế để sử dụng trong hệ thống điện ô tô. Relay hoạt động dựa trên nguyên lý điện từ: khi cấp điện áp vào cuộn dây, từ trường được tạo ra để tác động lên cơ cấu tiếp điểm, làm thay đổi trạng thái đóng/ngắt của mạch điện.

Điểm nổi bật của loại relay 5 chân là khả năng chuyển đổi giữa hai đường tiếp điểm, thay vì chỉ đóng hoặc ngắt một mạch cố định. Vì vậy, relay SPDT thường được sử dụng trong những mạch cần lựa chọn giữa hai đầu ra hoặc chuyển đổi trạng thái của thiết bị.

Với mức dòng tiếp điểm 40A, HFV15-12-Z1TJ-R phù hợp để điều khiển nhiều thiết bị điện có công suất tương đối lớn trong hệ thống điện 12V.

Chức năng của Relay ô tô 12V 40A 5 chân

Chức năng chính của HFV15-12-Z1TJ-R là sử dụng tín hiệu điều khiển điện áp thấp để đóng/ngắt hoặc chuyển mạch nguồn điện cho tải.

Relay giúp tách biệt mạch điều khiển và mạch công suất. Mạch điều khiển chỉ cần cung cấp dòng điện phù hợp để kích hoạt cuộn dây, trong khi dòng điện lớn của thiết bị tải được truyền qua hệ thống tiếp điểm công suất.

Nhờ đó, relay có thể giúp:

• Điều khiển thiết bị điện có dòng tiêu thụ lớn.
• Giảm tải cho công tắc, nút bấm hoặc mạch điều khiển.
• Hạn chế dòng điện lớn chạy trực tiếp qua mạch điều khiển.
• Tăng tính linh hoạt khi thiết kế hệ thống điện ô tô.
• Cho phép chuyển đổi giữa các mạch điện khác nhau.
• Thuận tiện cho việc sửa chữa và thay thế linh kiện.

Sơ đồ chân Relay HFV15 5 chân

Relay ô tô 5 chân dạng SPDT thông thường có các chân chức năng tương ứng:

• Chân 85: Một đầu cuộn dây relay.
• Chân 86: Đầu còn lại của cuộn dây relay.
• Chân 30: Chân chung của tiếp điểm công suất.
• Chân 87: Tiếp điểm thường mở (NO).
• Chân 87a: Tiếp điểm thường đóng (NC).

Khi relay chưa được kích hoạt, chân 30 thường kết nối với 87a. Khi cấp điện cho cuộn dây, relay chuyển trạng thái và 30 kết nối với 87.

Nguyên lý hoạt động

Relay chưa kích:

30 → 87a

Relay được kích 12VDC:

30 → 87

Cách bố trí chân thực tế có thể phụ thuộc vào phiên bản relay và đế relay. Khi lắp đặt, nên kiểm tra sơ đồ chân được in trên thân relay hoặc datasheet để tránh đấu nối sai.

Ứng dụng của Relay ô tô HFV15-12-Z1TJ-R

Relay 12V 40A 5 chân được sử dụng rộng rãi trong các hệ thống điện ô tô và các mạch điều khiển sử dụng nguồn DC 12V.

Một số ứng dụng phổ biến gồm:

Điều khiển hệ thống đèn

Relay có thể sử dụng để điều khiển đèn pha, đèn cos, đèn sương mù, đèn chiếu sáng phụ hoặc các thiết bị chiếu sáng khác.

Điều khiển quạt làm mát

Relay có thể đóng/ngắt nguồn cho quạt làm mát động cơ hoặc các loại quạt điện sử dụng trong hệ thống ô tô.

Điều khiển bơm

Có thể sử dụng trong mạch điều khiển bơm nhiên liệu, bơm nước hoặc các loại bơm điện 12V phù hợp với thông số tiếp điểm.

Hệ thống điều hòa ô tô

Relay được sử dụng trong các mạch điều khiển liên quan đến quạt, máy nén và các thiết bị phụ trợ của hệ thống điều hòa tùy thiết kế từng loại xe.

Mạch điện phụ trợ

Ngoài các ứng dụng trên, relay 5 chân còn phù hợp với nhiều mạch điện cần chức năng chuyển đổi giữa hai đường nguồn hoặc hai trạng thái hoạt động.

Ưu điểm của Relay HFV15-12-Z1TJ-R

Điện áp điều khiển 12VDC

Nguồn điều khiển 12VDC phù hợp với hệ thống điện phổ biến trên ô tô và nhiều thiết bị sử dụng nguồn DC 12V.

Khả năng đóng cắt 40A

Mức dòng 40A cho phép relay điều khiển nhiều loại tải điện công suất tương đối cao, đồng thời giảm yêu cầu dòng điện trực tiếp trên công tắc điều khiển.

Thiết kế 5 chân linh hoạt

So với relay 4 chân chỉ có chức năng đóng/ngắt, relay 5 chân SPDT cung cấp thêm tiếp điểm thường đóng, giúp mạch có thể thực hiện chức năng chuyển đổi giữa hai đường điện.

Phù hợp cho hệ thống điện ô tô

Thiết kế relay chuyên dụng cho ứng dụng automotive giúp sản phẩm phù hợp với nhiều hệ thống điện và điều khiển trên xe.

Relay 5 chân khác relay 4 chân như thế nào?

Điểm khác biệt cơ bản nằm ở cấu hình tiếp điểm.

Relay 4 chân thường có hai chân cuộn dây và hai chân tiếp điểm, phù hợp với chức năng đóng/ngắt một mạch.

Trong khi đó, relay 5 chân có thêm một tiếp điểm chuyển mạch. Với cấu hình SPDT, chân chung có thể chuyển đổi giữa tiếp điểm thường đóng và thường mở.

Vì vậy, nếu mạch điện yêu cầu chuyển đổi giữa hai trạng thái hoặc hai đường tải, relay 5 chân như HFV15-12-Z1TJ-R sẽ phù hợp hơn loại relay 4 chân thông thường.

Lưu ý khi lắp đặt và sử dụng

Trước khi thay thế hoặc lắp mới relay, cần kiểm tra kỹ các thông số của hệ thống:

• Điện áp cuộn dây phải phù hợp với nguồn điều khiển.
• Kiểm tra đúng sơ đồ chân 30, 85, 86, 87 và 87a.
• Không vượt quá dòng điện và điện áp tiếp điểm cho phép.
• Lựa chọn dây dẫn và đế relay phù hợp với dòng tải.
• Với tải cảm như motor, quạt hoặc bơm, cần lưu ý dòng khởi động có thể cao hơn dòng hoạt động thông thường.
• Nên sử dụng cầu chì phù hợp để bảo vệ mạch điện.
• Ngắt nguồn điện trước khi tháo hoặc lắp relay.

Việc lựa chọn relay cần dựa trên điện áp, dòng tải, loại tải, tần suất đóng cắt và sơ đồ mạch thực tế, không nên chỉ căn cứ vào thông số 12V/40A.

Mua Relay HFV15-12-Z1TJ-R 12V 40A 5 chân

HFV15-12-Z1TJ-R Relay ô tô 12V 40A 5 chân là lựa chọn phù hợp cho các hệ thống điện ô tô cần relay điều khiển tải công suất lớn và chức năng chuyển mạch SPDT.

Sản phẩm có điện áp cuộn dây 12VDC, dòng tiếp điểm 40A, thiết kế 5 chân, phù hợp cho nhu cầu sửa chữa, thay thế relay nguyên bản hoặc thiết kế các mạch điện ô tô sử dụng nguồn 12V.

Khi đặt mua, khách hàng nên cung cấp mã relay HFV15-12-Z1TJ-R và đối chiếu hình dạng, sơ đồ chân cũng như thông số kỹ thuật để đảm bảo sản phẩm tương thích với hệ thống cần sử dụng.
