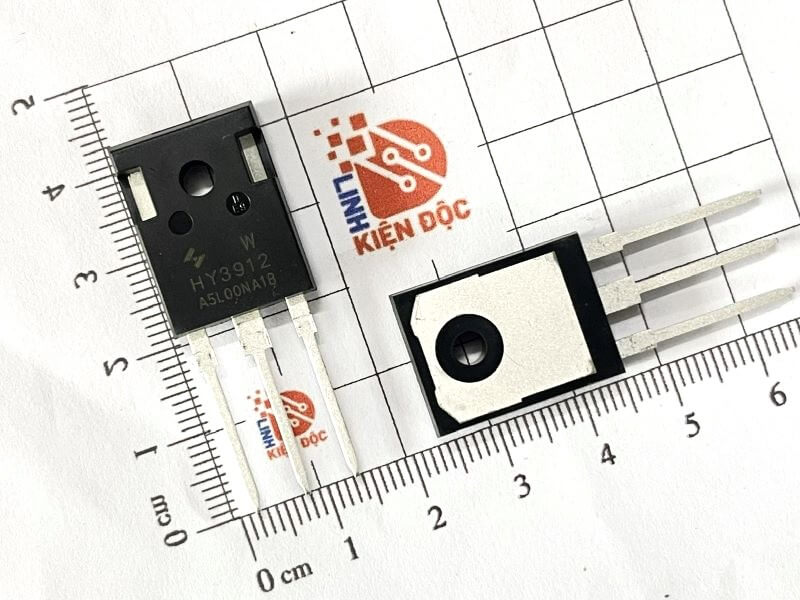

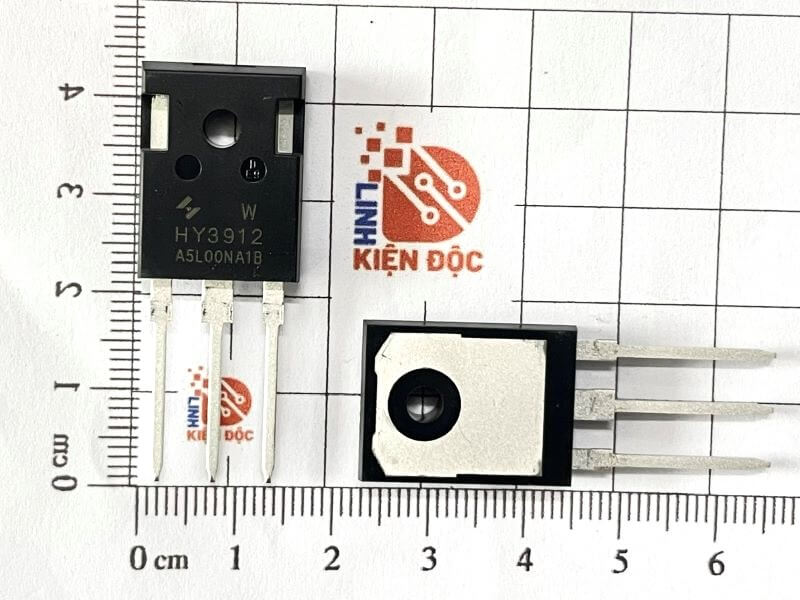

HY3912 HY3912W Mosfet kênh N 190A 125V TO-247

Giới thiệu chung

HY3912 / HY3912W là Mosfet công suất kênh N dòng lớn, được thiết kế cho các ứng dụng nguồn công suất cao, inverter, mạch chuyển đổi DC-DC và điều khiển động cơ. Linh kiện có khả năng chịu dòng rất lớn lên đến 190A cùng điện áp hoạt động 125V, phù hợp cho các mạch yêu cầu hiệu suất cao và tổn hao thấp. Với điện trở dẫn thấp và đóng gói TO-247, HY3912W cho khả năng dẫn dòng mạnh và tản nhiệt hiệu quả.

Đặc điểm nổi bật

• Mosfet kênh N công suất cao
• Dòng tải lớn lên đến 190A
• Điện áp Drain-Source tối đa 125V
• Điện trở dẫn thấp giúp giảm tổn hao nhiệt
• Tốc độ đóng cắt nhanh
• Khả năng chịu dòng xung lớn
• Đóng gói TO-247 dễ lắp đặt và tản nhiệt

Sơ đồ chân

Thông số kỹ thuật

• Mã linh kiện: HY3912 / HY3912W
• Loại linh kiện: N-Channel MOSFET
• Điện áp VDS: 125V
• Dòng ID liên tục: 190A
• Điện trở RDS(on): khoảng 7.5mΩ
• Công suất tiêu tán tối đa: khoảng 349W
• Điện áp Gate-Source tối đa: ±25V
• Nhiệt độ hoạt động tối đa: 175°C
• Kiểu đóng gói: TO-247 3 chân

Ứng dụng

• Mạch inverter
• Bộ kích điện
• Nguồn switching công suất lớn
• Điều khiển động cơ DC
• Mạch chuyển đổi DC-DC
• Nguồn năng lượng mặt trời
• Thiết bị công suất cao

Kích thước

Datasheet HY3912
