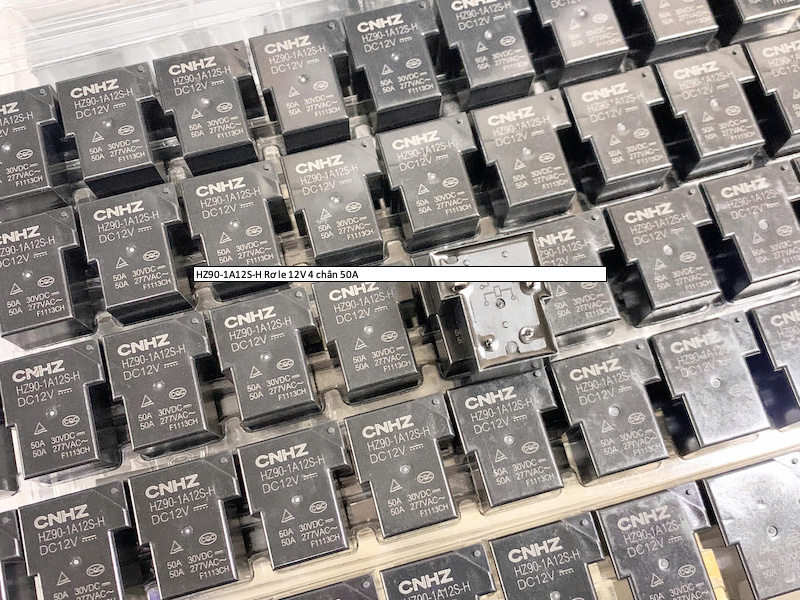

HZ90-1A12S-H Relay 12V 50A 4 chân

Giới thiệu chung

HZ90-1A12S-H là relay điện từ công suất cao được thiết kế với điện áp cuộn dây 12VDC, 4 chân cắm và cấu hình 1 Form A (SPST-NO), tức tiếp điểm thường mở. Với khả năng đóng cắt tải lên đến 50A, relay được ứng dụng rộng rãi trong các hệ thống điện ô tô, xe điện, thiết bị công nghiệp, bộ nguồn, tủ điện điều khiển và các hệ thống tự động hóa yêu cầu đóng cắt dòng điện lớn.

Relay được chế tạo với tiếp điểm hợp kim bạc chất lượng cao, có khả năng chịu dòng lớn, điện trở tiếp xúc thấp và tuổi thọ đóng ngắt cao. Thiết kế chắc chắn cùng kiểu lắp xuyên lỗ (Through Hole) giúp việc lắp đặt và thay thế trở nên nhanh chóng, đồng thời đảm bảo khả năng hoạt động ổn định trong môi trường làm việc liên tục và khắc nghiệt.

Đặc điểm nổi bật

• Điện áp cuộn dây 12VDC.
• Dòng chịu tải lên đến 50A.
• Tiếp điểm SPST-NO (1 Form A) – tiếp điểm thường mở.
• Thiết kế 4 chân tiêu chuẩn, dễ dàng lắp đặt và thay thế.
• Tiếp điểm hợp kim bạc có khả năng chịu dòng cao và chống hồ quang tốt.
• Điện trở tiếp xúc thấp, giúp giảm tổn hao điện năng.
• Thời gian đóng ngắt nhanh, hoạt động ổn định và tuổi thọ cao.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện tốt.
• Phù hợp với các ứng dụng điều khiển tải công suất lớn.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với nguồn 12VDC, tạo từ trường điều khiển relay.
• Lõi sắt từ: Tạo lực hút giúp đóng tiếp điểm khi relay được kích hoạt.
• Tiếp điểm công suất: Loại SPST-NO, chịu tải lên đến 50A.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi ngắt nguồn điều khiển.
• Vỏ nhựa kỹ thuật: Chịu nhiệt, chống va đập và cách điện hiệu quả.
• Chân kết nối: Gồm 2 chân cuộn dây và 2 chân tiếp điểm công suất.

Thông số kỹ thuật

• Model: HZ90-1A12S-H
• Loại relay: Relay điện từ công suất
• Điện áp cuộn dây: 12VDC
• Số chân: 4 chân
• Kiểu tiếp điểm: SPST-NO (1 Form A)
• Dòng chịu tải định mức: 50A
• Điện áp đóng cắt:
  • 30VDC – 50A
  • 277VAC – 50A
• Điện áp chịu cách điện: 1500VAC
• Điện trở tiếp điểm: ≤ 100mΩ
• Thời gian đóng: ≤ 10ms
• Thời gian nhả: ≤ 5ms
• Kiểu lắp: Through Hole (PCB)
• Nhiệt độ hoạt động: -40°C đến +85°C

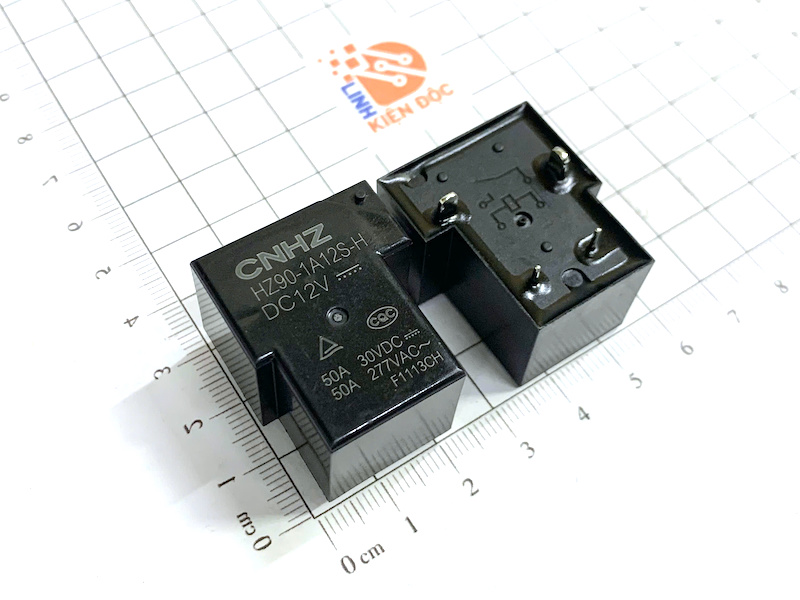

Kích thước

• Thiết kế dạng khối vuông nhỏ gọn.
• Kiểu chân cắm xuyên lỗ (PCB Through Hole).
• Kích thước tiêu chuẩn, dễ dàng thay thế các relay 12VDC 50A 4 chân cùng loại.
• Phù hợp lắp đặt trong tủ điện, hộp điều khiển và các bo mạch công suất.

Ứng dụng

• Hệ thống điện ô tô, xe tải, xe điện và xe chuyên dụng.
• Điều khiển động cơ DC, máy bơm, quạt công suất lớn.
• Bộ nguồn, UPS và inverter.
• Tủ điện điều khiển, PLC và hệ thống tự động hóa công nghiệp.
• Thiết bị điện gia dụng và thiết bị công nghiệp.
• Hệ thống năng lượng mặt trời, lưu trữ năng lượng và các mạch đóng cắt tải lớn sử dụng nguồn điều khiển 12VDC.

Kết luận

Relay HZ90-1A12S-H 12VDC 50A 4 chân là relay công suất cao với khả năng đóng cắt tải lên đến 50A, đáp ứng tốt các yêu cầu điều khiển trong hệ thống điện dân dụng, công nghiệp và ô tô. Với thiết kế nhỏ gọn, độ bền cao, tiếp điểm chịu tải lớn và khả năng hoạt động ổn định, sản phẩm là lựa chọn đáng tin cậy cho việc thay thế, sửa chữa hoặc thiết kế các mạch điều khiển công suất sử dụng nguồn 12VDC.
