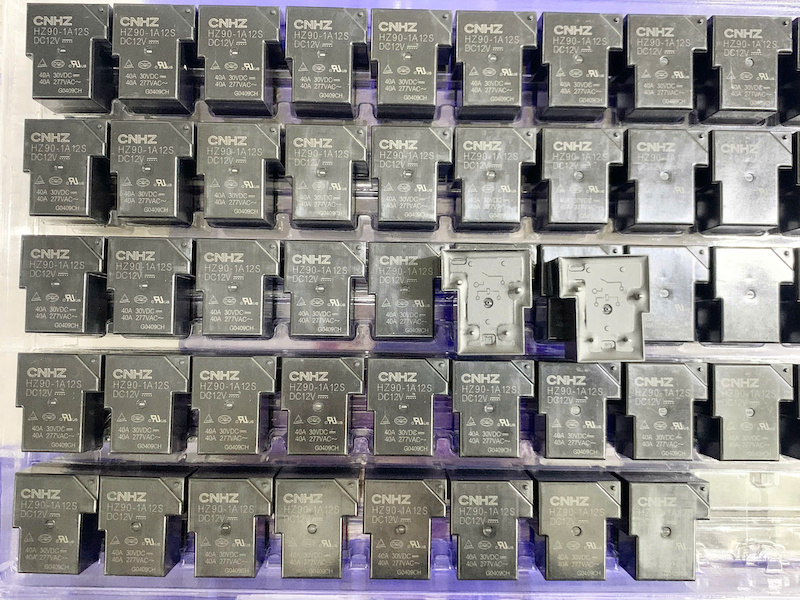

HZ90-1A12S Relay 12V 30A 4 chân

Giới thiệu chung

HZ90-1A12S là relay điện từ công suất được thiết kế với điện áp cuộn dây 12VDC, 4 chân cắm và cấu hình 1 Form A (SPST-NO), tức tiếp điểm thường mở. Relay có khả năng đóng cắt tải lên đến 30A, phù hợp cho nhiều ứng dụng điều khiển nguồn, động cơ, thiết bị điện dân dụng, ô tô và hệ thống tự động hóa công nghiệp.

Sản phẩm được sản xuất với tiếp điểm hợp kim bạc chất lượng cao, giúp giảm điện trở tiếp xúc, tăng khả năng chịu tải và nâng cao tuổi thọ đóng ngắt. Relay có thiết kế nhỏ gọn, kết cấu chắc chắn, khả năng hoạt động ổn định trong điều kiện làm việc liên tục. Với kiểu lắp xuyên lỗ (Through Hole), HZ90-1A12S dễ dàng lắp đặt, thay thế trên các bo mạch điều khiển và tủ điện, đáp ứng tốt yêu cầu của nhiều hệ thống điện và điện tử hiện đại.

Đặc điểm nổi bật

• Điện áp cuộn dây 12VDC.
• Dòng chịu tải định mức 30A.
• Tiếp điểm SPST-NO (1 Form A) – tiếp điểm thường mở.
• Thiết kế 4 chân tiêu chuẩn, thuận tiện cho việc lắp đặt và thay thế.
• Tiếp điểm hợp kim bạc có khả năng chịu dòng lớn, chống hồ quang hiệu quả.
• Điện trở tiếp xúc thấp, truyền dẫn điện ổn định.
• Thời gian đóng ngắt nhanh, độ tin cậy và tuổi thọ cao.
• Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện tốt.
• Phù hợp với nhiều thiết bị điều khiển công suất vừa và lớn.

Cấu tạo

• Cuộn dây (Coil): Hoạt động với nguồn 12VDC, tạo từ trường điều khiển relay.
• Lõi sắt từ: Truyền lực từ để đóng tiếp điểm khi relay được cấp điện.
• Tiếp điểm công suất: Loại SPST-NO, chịu tải lên đến 30A.
• Lò xo hồi vị: Đưa tiếp điểm trở về trạng thái ban đầu khi ngắt nguồn điều khiển.
• Vỏ nhựa kỹ thuật: Chống va đập, chịu nhiệt và cách điện hiệu quả.
• Chân kết nối: Gồm 2 chân cuộn dây và 2 chân tiếp điểm công suất.

Thông số kỹ thuật

• Model: HZ90-1A12S
• Loại relay: Relay điện từ công suất
• Điện áp cuộn dây: 12VDC
• Số chân: 4 chân
• Kiểu tiếp điểm: SPST-NO (1 Form A)
• Dòng chịu tải định mức: 30A
• Điện áp đóng cắt: 14VDC / 28VDC (tùy theo loại tải)
• Điện trở tiếp điểm: ≤ 100mΩ
• Điện áp chịu cách điện: 1500VAC
• Thời gian đóng: ≤ 10ms
• Thời gian nhả: ≤ 5ms
• Kiểu lắp: Through Hole (PCB)
• Nhiệt độ hoạt động: -40°C đến +85°C

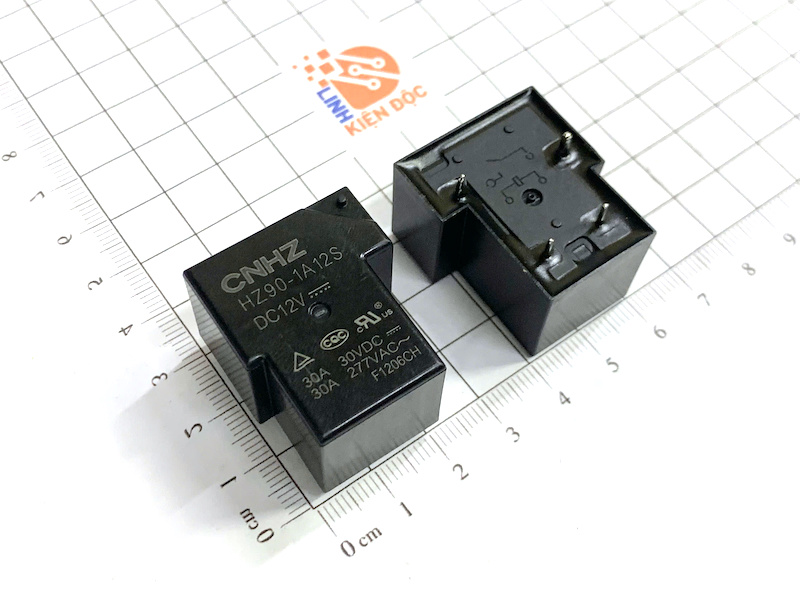

Kích thước

• Thiết kế dạng khối vuông nhỏ gọn.
• Kiểu chân cắm xuyên lỗ (PCB Through Hole).
• Kích thước tiêu chuẩn, thuận tiện thay thế các relay 12VDC 30A 4 chân cùng loại.
• Dễ dàng lắp đặt trong tủ điện, hộp điều khiển và các bo mạch công suất.

Ứng dụng

• Hệ thống điện ô tô, xe máy điện và xe chuyên dụng.
• Điều khiển quạt, máy bơm, động cơ DC và các thiết bị công suất lớn.
• Bộ nguồn, inverter và hệ thống UPS.
• Tủ điện điều khiển, PLC và hệ thống tự động hóa.
• Thiết bị điện dân dụng và công nghiệp.
• Các mạch điều khiển tải sử dụng nguồn điều khiển 12VDC.

Kết luận

Relay HZ90-1A12S 12VDC 30A 4 chân là relay công suất có khả năng đóng cắt ổn định, đáp ứng tốt các ứng dụng điều khiển tải đến 30A. Với thiết kế nhỏ gọn, tiếp điểm thường mở chất lượng cao, khả năng hoạt động bền bỉ và dễ dàng lắp đặt, sản phẩm là lựa chọn phù hợp cho việc thay thế, sửa chữa hoặc thiết kế các hệ thống điều khiển điện trong lĩnh vực ô tô, điện công nghiệp và tự động hóa.
