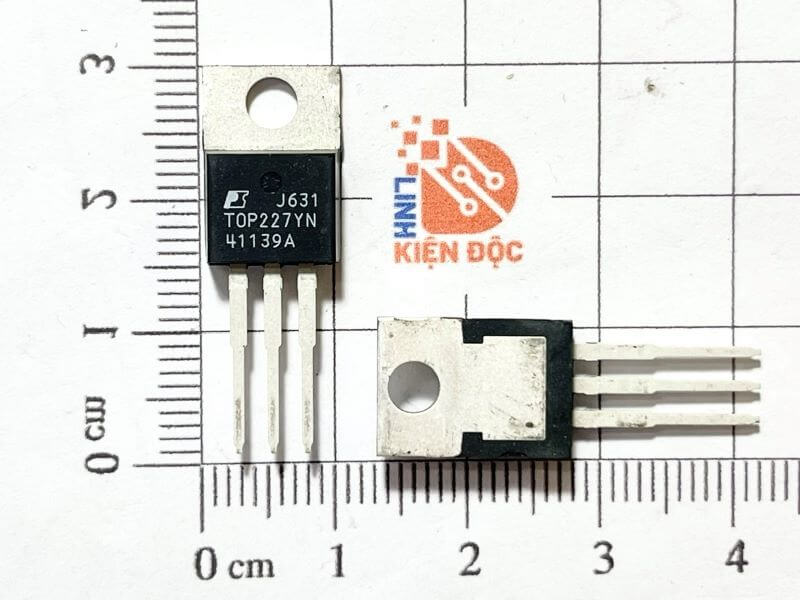

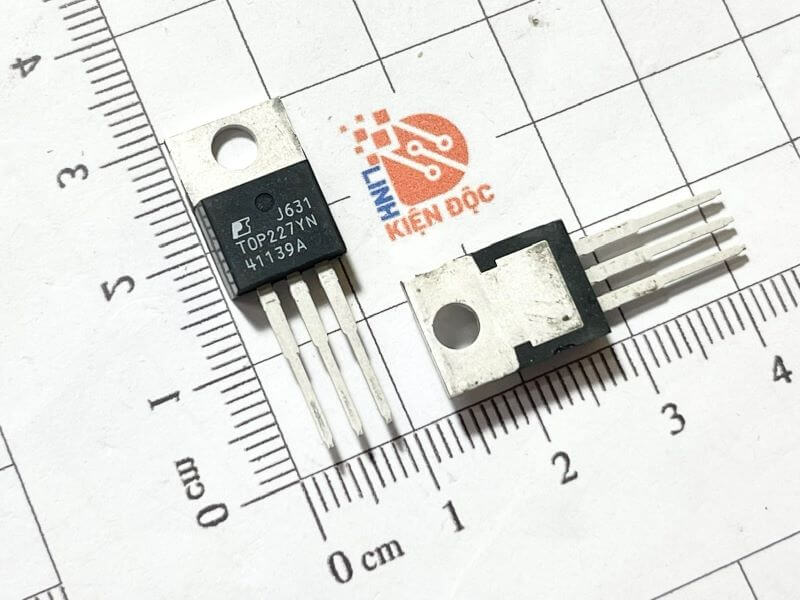

IC nguồn TOP227YN 150W TO-220 nhập khẩu chính hãng

Giới thiệu IC TOP227YN

• TOP227YN là IC nguồn thuộc họ TOPSwitch-II Family được sản xuất bởi hãng Power Integrations – một trong những hãng sản xuất linh kiện lớn hàng đầu thế giới. TOP227YN có công suất 150W cho đầu vào 100/115/230 VAC và 90W cho đầu vào phổ thông 85-265 VAC. Điều này mang lại lợi thế về công nghệ TOPSwitch cho nhiều ứng dụng mới, ví dụ như TV, Màn hình, Bộ khuếch đại âm thanh, v.v. Nhiều cải tiến mạch quan trọng giúp giảm độ nhạy đối với bố cục bo mạch và chuyển tiếp đường truyền giờ đây giúp thiết kế trở nên dễ dàng hơn nữa.
• Với nhiều tính năng, ưu điểm như trên nên nó là một sự lựa chọn tuyệt vời trong các mạch tử dân dụng, điện tử công nghiệp ngày nay.

Đặc tính kỹ thuật của TOP227YN

• Giải pháp bộ chuyển đổi số lượng thành phần thấp nhất, chi phí thấp nhất
• Chi phí cạnh tranh với các tuyến tính trên 5 W
• Tổn thất AC/DC rất thấp – hiệu suất lên tới 90%
• Tự động khởi động lại và giới hạn dòng điện được tích hợp sẵn
• Chốt tắt nhiệt để bảo vệ cấp độ hệ thống
• Tab được kết nối nguồn để có EMI thấp
• Công cụ thiết kế và tính đơn giản của mạch giúp giảm thời gian đưa ra thị trường.
• Triển khai Flyback , Cấu trúc liên kết Chuyển tiếp, Tăng cường hoặc Buck
• Hoạt động với phản hồi chính hoặc quang học
• Ổn định ở chế độ dẫn không liên tục hoặc liên tục

Sơ đồ chân IC TOP227YN



Chức năng từng chân của TOP227YN sẽ được mô tả dưới đây:

• Chân DRAIN (D): Kết nối cống MOSFET đầu ra. Cung cấp dòng điện phân cực bên trong trong quá trình khởi động thông qua nguồn điện áp cao được chuyển đổi bên trong. Điểm cảm nhận dòng điện bên trong.
• Chân CONTROL (C): Bộ khuếch đại lỗi và chân đầu vào dòng phản hồi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho tụ điện bỏ qua nguồn cung cấp và tự động khởi động lại/bù.
• Chân SOURCE (S):Gói YN – Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Điểm chung và điểm tham chiếu của mạch phía sơ cấp. Gói PN và GN – Điểm chung và điểm tham chiếu của mạch điều khiển phía sơ cấp

Sơ đồ khối chức năng IC TOP264VG



• TOP227YN có chức năng chuyển đổi chu kỳ dòng điện sang công suất điều khiển tuyến tính tự phân cực và được bảo vệ với đầu ra open drain. Hiệu quả cao đạt được thông qua việc sử dụng CMOS và tích hợp số lượng chức năng tối đa có thể. Quá trình CMOS làm giảm đáng kể dòng điện phân cực so với các giải pháp lưỡng cực hoặc rời rạc. Việc tích hợp loại bỏ các điện trở nguồn bên ngoài được sử dụng để cảm nhận dòng điện và/hoặc cung cấp dòng điện phân cực khởi động ban đầu.
• Trong quá trình hoạt động bình thường, chu kỳ hoạt động của MOSFET đầu ra bên trong giảm tuyến tính khi tăng dòng điện ở chân CONTROL.

Kích thước IC TOP227YN

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet TOP227YN
