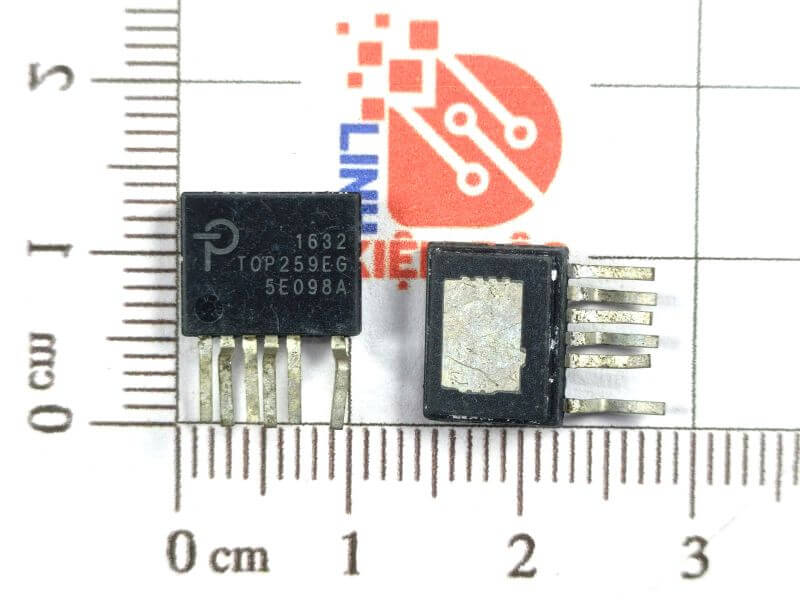

IC nguồn TOP259EG TOP259 ESIP-7C mới

Giới thiệu IC TOP259EG

TOP259EG là IC nguồn thuộc họ TOPSwitch-HX Family. TOP259EG được sản xuất nhằm đáp ứng các yêu cầu hiệu quả về mặt chi phí với MOSFET công suất 700 V, nguồn chuyển mạch điện áp cao, bộ điều khiển PWM, bộ tạo dao động, mạch tắt nhiệt, bảo vệ lỗi và mạch điều khiển khác trên một thiết bị nguyên khối.

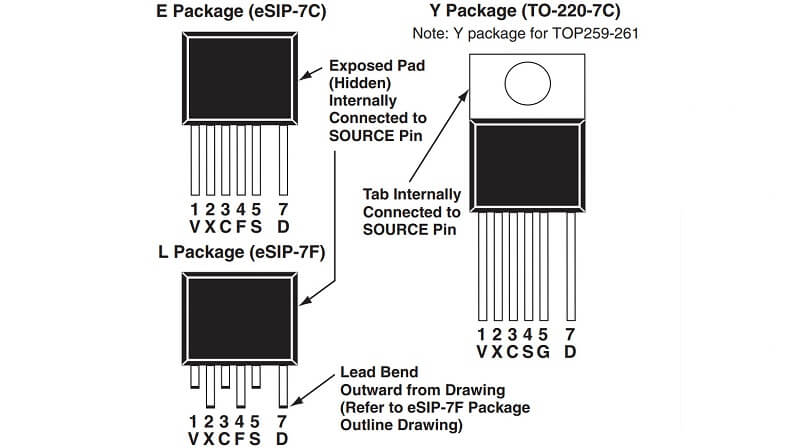

Sơ đồ chân TOP259EG

Chức năng từng chân của TOP259EG sẽ được mô tả dưới đây:

• Chân DRAIN (D): Chân DRAIN MOSFET điện áp cao. Dòng điện khởi động bên trong được rút ra từ chân này thông qua nguồn điện áp cao được chuyển mạch. Điểm cảm nhận giới hạn dòng điện bên trong cho dòng xả
• Chân CONTROL (C): Chân đầu vào dòng phản hồi và bộ khuếch đại lỗi để điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt bên trong để cung cấp dòng điện phân cực bên trong trong quá trình hoạt động bình thường. Nó cũng được sử dụng làm điểm kết nối cho nguồn cung cấp bypass và tụ điện tự động khởi động lại/bù
• Chân EXTERNAL CURRENT LIMIT (X): Chân đầu vào để BẬT/TẮT điều chỉnh giới hạn dòng điện bên ngoài từ xa và đặt lại thiết bị. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này
• Chân VOLTAGE MONITOR (V): Đầu vào cho OV, UV, chuyển tiếp đường dây với khả năng giảm DCMAX, bảo vệ quá áp đầu ra (OVP), BẬT/TẮT từ xa. Kết nối tới chân SOURCE sẽ vô hiệu hóa tất cả các chức năng trên chân này.
• Chân FREQUENCY (F): Chân đầu vào để chọn tần số chuyển mạch 132 kHz nếu được kết nối với chân SOURCE và 66 kHz nếu được kết nối với chân ĐIỀU KHIỂN.
• Chân SOURCE (S): Kết nối nguồn MOSFET đầu ra để hoàn trả nguồn điện áp cao. Điểm chung và điểm tham chiếu của mạch điều khiển phía sơ cấp.

Cấu tạo TOP259EG

• TOP259EG là chip cấp nguồn chế độ chuyển mạch tích hợp giúp chuyển đổi dòng điện ở đầu vào điều khiển thành chu kỳ hoạt động ở đầu ra thoát mở của MOSFET nguồn điện áp cao. Trong quá trình hoạt động bình thường, chu kỳ làm việc của MOSFET nguồn giảm tuyến tính khi dòng điện ở chân ĐIỀU KHIỂN tăng
• Ngoài ba tính năng TOPSwitch đầu cuối, chẳng hạn như khởi động điện áp cao, giới hạn dòng điện theo chu kỳ, mạch bù vòng lặp, tự động khởi động lại và tắt nhiệt, TOP259EG còn tích hợp nhiều chức năng bổ sung giúp giảm chi phí hệ thống , tăng hiệu suất cung cấp điện và tính linh hoạt của thiết kế. Công nghệ CMOS điện áp cao được cấp bằng sáng chế cho phép cả MOSFET điện áp cao và tất cả các mạch điều khiển điện áp thấp được tích hợp hiệu quả về mặt chi phí vào một chip nguyên khối duy nhất

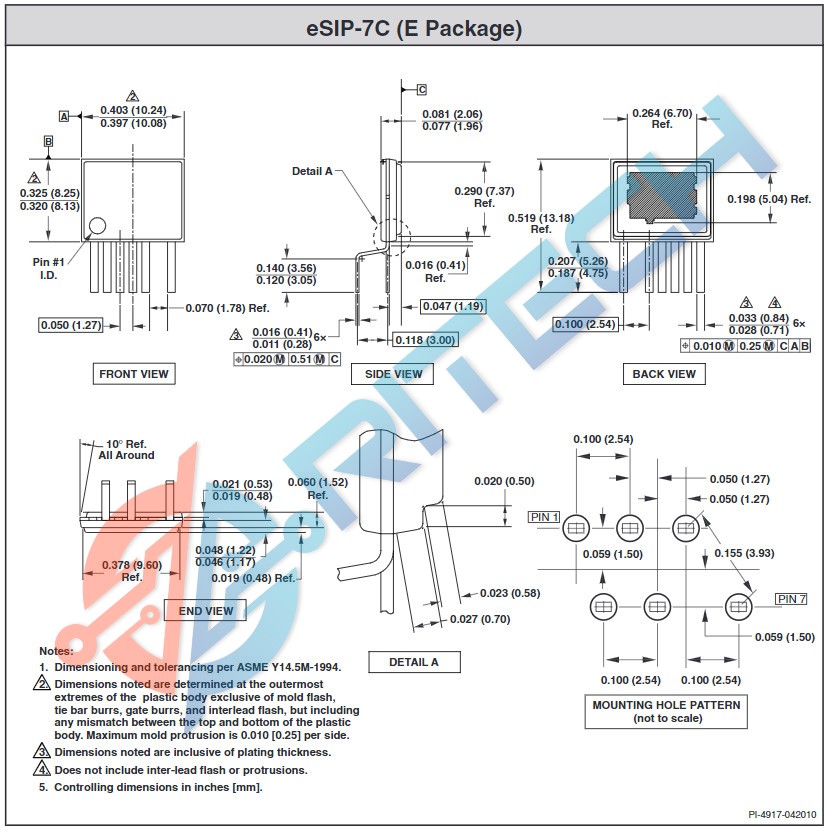

Kích thước TOP259EG

Datasheet TOP259EG
