IC ổn áp MC78M05CDTRKG kí hiệu 78M05G kiểu chân TO252

1. Giới thiệu chung về IC MC78M05CDTRKG

MC78M05CDTRKG là IC ổn áp tuyến tính dương cố định thuộc họ MC78M00, dùng để tạo điện áp đầu ra ổn định +5 VDC từ nguồn điện áp DC cao hơn.

IC có dòng tải tối đa khoảng 500 mA và sử dụng kiểu vỏ DPAK-3, thường được gọi là TO-252. Đây là loại linh kiện dán SMD, phù hợp với các mạch nguồn nhỏ, mạch điều khiển và các mạch điện tử cần nguồn 5 V ổn định.

Trên mặt IC thường có ký hiệu 78M05. Nếu linh kiện có thêm ký hiệu khác như 78M05G thì cần kiểm tra mã sản phẩm và nhà sản xuất cụ thể để xác định chính xác.

2. Cấu tạo bên trong

MC78M05 là một mạch tích hợp gồm nhiều khối chức năng:

             Vin
              |
              v
      +----------------+
      | Mạch phân cực  |
      +-------+--------+
              |
              v
      +----------------+
      | Mạch điện áp   |
      | tham chiếu     |
      +-------+--------+
              |
              v
      +----------------+
      | Bộ khuếch đại  |
      | sai số         |
      +-------+--------+
              |
              v
      +----------------+
      | Transistor     |
Vin ->| công suất      |----> Vout = 5 V
      +----------------+
              |
      +-------+-------+
      |               |
      v               v
 Bảo vệ quá dòng   Bảo vệ nhiệt

Các khối chính gồm:

• Mạch tạo điện áp tham chiếu.

• Bộ khuếch đại sai số.

• Transistor công suất nối tiếp.

• Mạch giới hạn dòng.

• Mạch bảo vệ quá nhiệt.

• Mạch bảo vệ khi ngắn mạch.

Nhờ các mạch bảo vệ này, IC có thể tự hạn chế dòng và giảm nguy cơ hư hỏng khi xảy ra quá tải hoặc quá nhiệt.

3. Sơ đồ chân TO-252/DPAK

MC78M05CDTRKG có 3 chân chính:

Phần tab kim loại lớn ở mặt sau của IC được nối với chân GND.

Sơ đồ:

          MC78M05
       +-----------+
       |   78M05   |
       |           |
       +-----------+
          |  |  |
          1  2  3
          |  |  |
         IN GND OUT
                |
               +5V

Tab kim loại phía sau:

        TAB
         |
        GND

Khi thiết kế PCB, cần lưu ý rằng tab không phải là chân OUT mà được nối với GND.

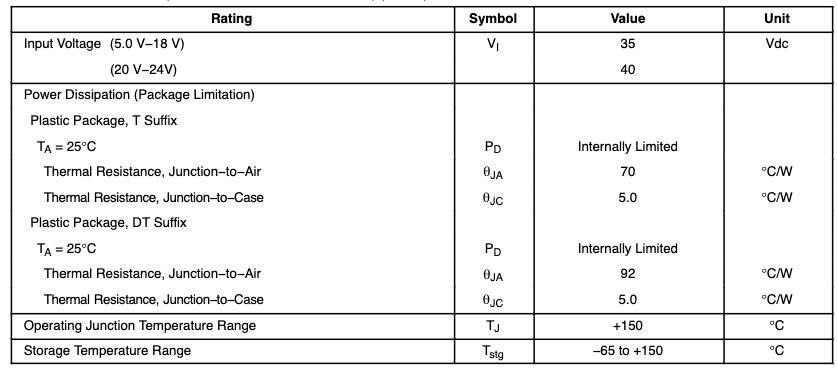

4. Thông số kỹ thuật

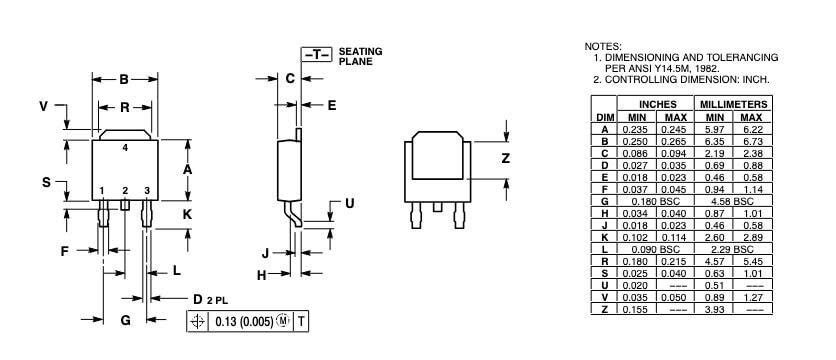

5. Kích thước

6. Ứng dụng

MC78M05CDTRKG có thể được sử dụng trong:

• Mạch nguồn 5 V.

• Mạch vi điều khiển.

• Mạch logic số.

• Mạch cảm biến.

• Mạch điều khiển.

• Mạch giao tiếp.

• Mạch điện tử dân dụng.

• Nguồn phụ trên bo mạch.

• Chuyển đổi nguồn 7–12 V xuống 5 V với dòng tải vừa phải.

• Ổn định nguồn cấp cho các khối mạch điện tử.
