Giới thiệu chung về IC số 74LVC2G17GV ký hiệu VV SOT23-6

IC 74LVC2G17GV là IC logic số tích hợp hai bộ đệm không đảo có ngõ vào Schmitt Trigger (Dual Non-Inverting Schmitt Trigger Buffer). Linh kiện được sử dụng để xử lý, định dạng và ổn định các tín hiệu logic, đặc biệt hữu ích với tín hiệu đầu vào có cạnh chuyển đổi chậm hoặc bị nhiễu.

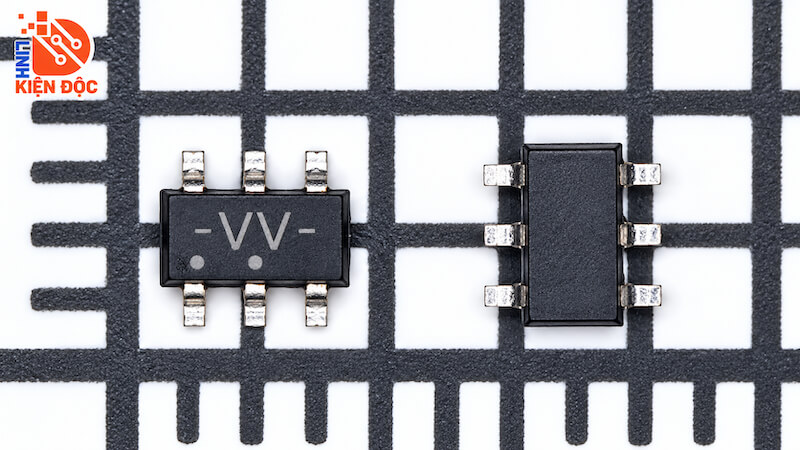

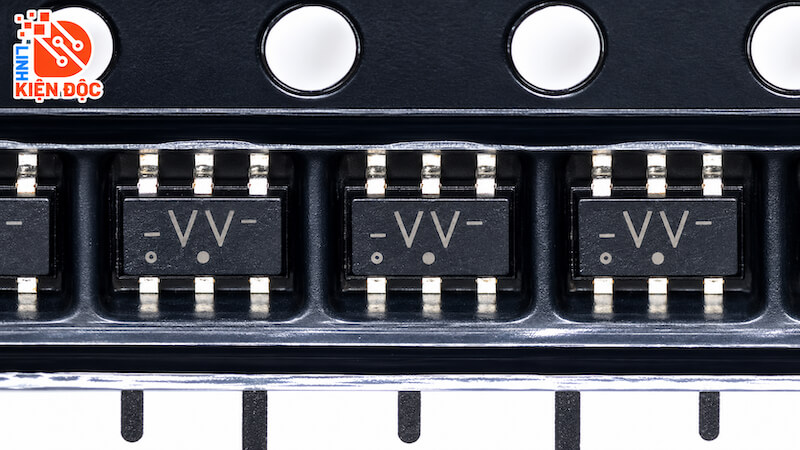

74LVC2G17GV có ký hiệu trên thân VV, sử dụng kiểu đóng gói SOT23-6 nhỏ gọn, phù hợp với các mạch điều khiển, thiết bị số và bảng mạch điện tử có mật độ linh kiện cao.

1. Đặc điểm nổi bật

• IC logic gồm 2 bộ đệm không đảo độc lập.
• Ngõ vào sử dụng Schmitt Trigger giúp tăng khả năng chống nhiễu.
• Ký hiệu trên thân: VV.
• Kiểu đóng gói: SOT23-6.
• Có 6 chân kết nối.
• Dải điện áp nguồn rộng, phù hợp với nhiều hệ thống logic điện áp thấp.
• Tốc độ chuyển mạch cao.
• Công suất tiêu thụ thấp.
• Hỗ trợ xử lý tín hiệu có cạnh lên và cạnh xuống chậm.
• Giúp tạo tín hiệu đầu ra logic rõ ràng và ổn định hơn.
• Kích thước nhỏ, thích hợp cho thiết bị điện tử cầm tay và PCB mật độ cao.

2. Cấu tạo và nguyên lý hoạt động

74LVC2G17GV được tích hợp hai mạch đệm không đảo Schmitt Trigger hoạt động độc lập trong cùng một IC.

Mỗi kênh gồm:

• Ngõ vào A nhận tín hiệu logic cần xử lý.
• Mạch Schmitt Trigger tạo ra hai mức ngưỡng chuyển trạng thái khác nhau.
• Ngõ ra Y cung cấp tín hiệu logic đã được định dạng.
• Chân VCC cung cấp nguồn cho IC.
• Chân GND kết nối mass của mạch.

Do là bộ đệm không đảo nên khi tín hiệu đầu vào đạt mức logic HIGH, đầu ra cũng ở mức HIGH. Khi đầu vào chuyển xuống mức LOW, đầu ra chuyển về LOW.

Đặc tính Schmitt Trigger tạo ra độ trễ giữa ngưỡng chuyển mức lên và xuống. Điều này giúp hạn chế hiện tượng đầu ra dao động khi tín hiệu đầu vào có nhiễu hoặc thay đổi chậm.

3. Thông số kỹ thuật

4. Kích thước và kiểu chân

5. Ứng dụng

IC 74LVC2G17GV được sử dụng phổ biến trong:

• Mạch đệm và định dạng tín hiệu logic.
• Mạch chống nhiễu cho tín hiệu số.
• Mạch xử lý tín hiệu có cạnh chuyển đổi chậm.
• Mạch giao tiếp giữa vi điều khiển và thiết bị ngoại vi.
• Mạch tạo tín hiệu logic ổn định.
• Mạch điều khiển và tự động hóa.
• Thiết bị điện tử công nghiệp.
• Thiết bị điện tử cầm tay.
• Hệ thống nhúng và bảng mạch điều khiển.

Với hai bộ đệm không đảo Schmitt Trigger, khả năng chống nhiễu tốt và kiểu chân SOT23-6 nhỏ gọn, 74LVC2G17GV ký hiệu VV phù hợp cho các ứng dụng cần làm sạch, định dạng và tăng độ ổn định của tín hiệu logic.
