IC số M74VHC1GT125DF2G kí hiệu W1P kiểu chân SOT353

M74VHC1GT125DF2G là IC logic số thuộc dòng VHC (Very High Speed CMOS), được thiết kế để thực hiện chức năng đệm tín hiệu không đảo với đầu ra 3 trạng thái (3-State Buffer). Linh kiện có tốc độ chuyển mạch cao, tiêu thụ điện năng thấp và khả năng hoạt động ổn định trong các hệ thống điện tử số.

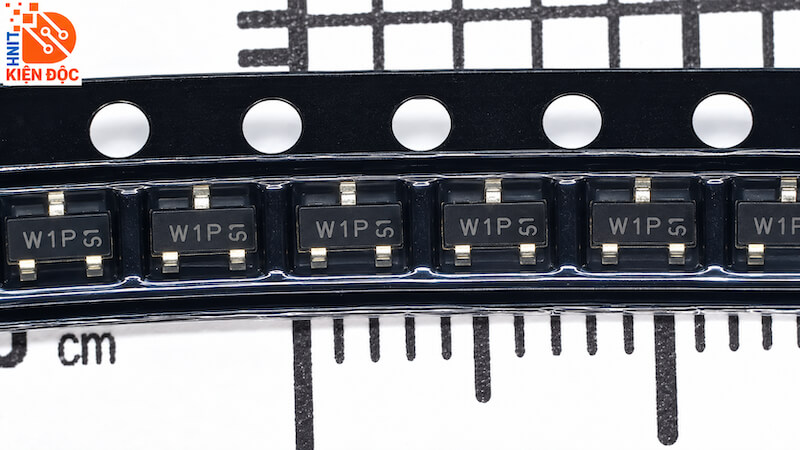

IC có ký hiệu nhận dạng W1P, sử dụng kiểu đóng gói SOT-353 với 5 chân kết nối. Thiết kế nhỏ gọn giúp tiết kiệm diện tích bo mạch và phù hợp với các thiết bị điện tử hiện đại.

M74VHC1GT125DF2G thường được sử dụng trong mạch điều khiển kỹ thuật số, mạch giao tiếp dữ liệu, thiết bị điện tử công nghiệp và các ứng dụng cần điều khiển đường truyền tín hiệu logic.

2. Đặc điểm và cấu tạo của IC M74VHC1GT125DF2G

Đặc điểm nổi bật

• Là IC đệm logic không đảo, giúp truyền tín hiệu từ đầu vào đến đầu ra.

• Tích hợp đầu ra 3 trạng thái: mức cao, mức thấp và trở kháng cao (High-Z).

• Chân điều khiển cho phép đầu ra hoạt động ở mức thấp.

• Sử dụng công nghệ CMOS tốc độ cao, giúp giảm công suất tiêu thụ.

• Có khả năng giao tiếp với tín hiệu logic TTL trong điều kiện phù hợp.

• Hỗ trợ điều khiển đường truyền dữ liệu giữa các khối mạch.

• Kiểu chân SOT-353 nhỏ gọn, tiết kiệm diện tích PCB.

• Phù hợp với các mạch điện tử số sử dụng nguồn 3.3V và 5V.

Cấu tạo

IC M74VHC1GT125DF2G được chế tạo từ các transistor MOSFET công nghệ CMOS, tích hợp một bộ đệm logic không đảo và mạch điều khiển đầu ra.

Linh kiện gồm 5 chân kết nối:

Nguyên lý hoạt động

• Khi /OE = 0, đầu ra Y có cùng trạng thái logic với đầu vào A.

• Khi /OE = 1, đầu ra Y chuyển sang trạng thái trở kháng cao (High-Z), không phụ thuộc vào tín hiệu A.

Chức năng này giúp IC kiểm soát việc truyền dữ liệu và hạn chế xung đột tín hiệu khi nhiều thiết bị sử dụng chung một đường truyền.

3. Thông số kỹ thuật của IC M74VHC1GT125DF2G

4. Kích thước IC M74VHC1GT125DF2G SOT-353

5. Ứng dụng của IC M74VHC1GT125DF2G

Mạch đệm tín hiệu logic: Giúp truyền tín hiệu giữa các tầng mạch điện tử số, hạn chế ảnh hưởng của tải lên nguồn phát tín hiệu.

Mạch giao tiếp vi điều khiển: Được sử dụng để kết nối vi điều khiển với các IC logic hoặc thiết bị ngoại vi có mức điện áp tương thích.

Mạch điều khiển bus dữ liệu: Chức năng đầu ra 3 trạng thái cho phép nhiều thiết bị chia sẻ một đường dữ liệu mà không gây xung đột khi được điều khiển đúng cách.

Thiết bị điện tử công nghiệp: Có thể sử dụng trong các bo mạch điều khiển, bộ xử lý tín hiệu và hệ thống tự động hóa.

Thiết bị đo lường điện tử: Hỗ trợ truyền và kiểm soát tín hiệu logic trong các thiết bị đo, bộ thu thập dữ liệu và hệ thống giám sát.

Mạch điện tử dân dụng: Phù hợp với các thiết bị điện tử nhỏ gọn, hệ thống nhúng và những bo mạch yêu cầu tiết kiệm diện tích.

Mạch điều khiển tín hiệu số: Sử dụng để cho phép hoặc ngắt kết nối logic giữa các khối mạch thông qua chân điều khiển /OE.

Nhờ thiết kế nhỏ gọn, tốc độ xử lý cao và khả năng điều khiển đầu ra linh hoạt, IC M74VHC1GT125DF2G là linh kiện phù hợp cho nhiều ứng dụng điện tử số và hệ thống điều khiển hiện đại.
