IC SN74AHCT1G08DBVR là vi mạch logic số tích hợp một cổng AND với hai đầu vào, được sản xuất bởi Texas Instruments. Linh kiện thuộc dòng AHCT (Advanced High-Speed CMOS TTL-Compatible), có khả năng xử lý tín hiệu logic tốc độ cao và tương thích với mức điện áp đầu vào TTL.

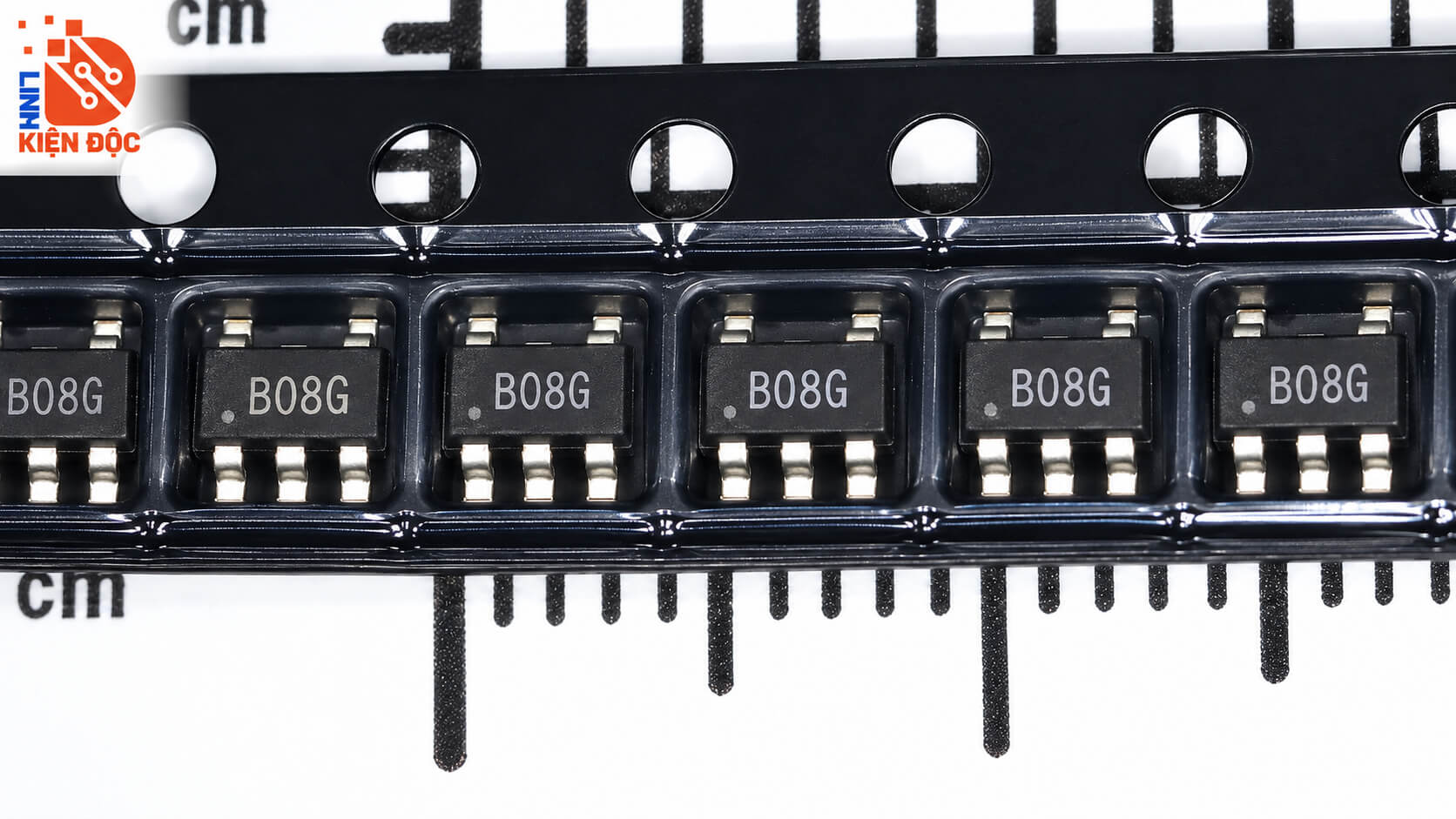

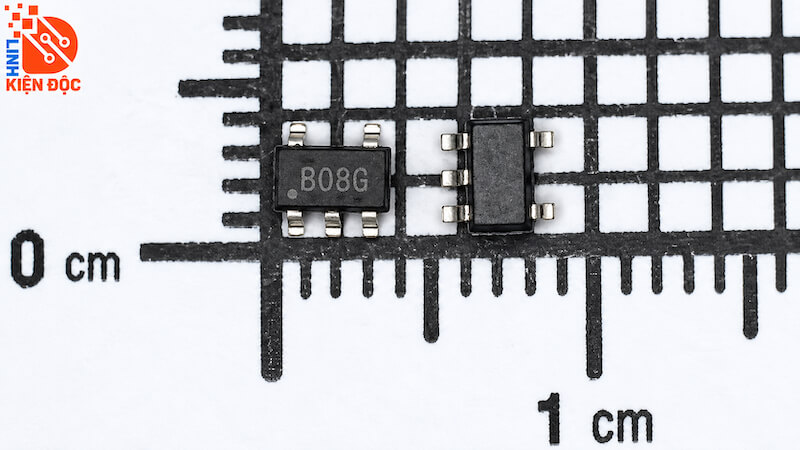

IC được thiết kế với kiểu đóng gói SOT23-5 nhỏ gọn, gồm 5 chân kết nối, phù hợp với các bảng mạch điện tử có diện tích hạn chế. Sản phẩm có ký hiệu nhận dạng B08G theo thông tin cung cấp, giúp thuận tiện trong quá trình nhận biết và thay thế linh kiện.
SN74AHCT1G08DBVR hoạt động với nguồn điện áp từ 4,5V đến 5,5V, thường được sử dụng trong các mạch xử lý tín hiệu số, hệ thống điều khiển công nghiệp, thiết bị điện tử và các ứng dụng logic khác.

2. Đặc Điểm Nổi Bật Của IC SN74AHCT1G08DBVR
-
Tích hợp một cổng logic AND với hai đầu vào và một đầu ra.
-
Sử dụng công nghệ CMOS tốc độ cao, giúp xử lý tín hiệu nhanh chóng.
-
Tương thích với mức logic TTL, thuận tiện khi kết nối với các hệ thống điện tử số.
-
Điện áp hoạt động từ 4,5V đến 5,5V DC.
-
Thời gian trễ lan truyền thấp, đáp ứng yêu cầu của các mạch logic tốc độ cao.
-
Dòng tiêu thụ tĩnh thấp, giúp tiết kiệm điện năng.
-
Khả năng điều khiển đầu ra định mức ±8mA tại điện áp nguồn 5V.
-
Kiểu đóng gói SOT23-5 nhỏ gọn, tiết kiệm diện tích bảng mạch PCB.
-
Dải nhiệt độ hoạt động rộng từ -40°C đến +125°C.
-
Phù hợp với công nghệ lắp ráp linh kiện dán bề mặt SMT.
3. Cấu Tạo Của IC SN74AHCT1G08DBVR
IC SN74AHCT1G08DBVR được chế tạo bằng công nghệ CMOS tiên tiến, bên trong tích hợp các transistor MOSFET tạo thành một cổng logic AND hai đầu vào.
Cấu tạo cơ bản gồm:
-
Khối đầu vào A: Tiếp nhận tín hiệu logic thứ nhất.
-
Khối đầu vào B: Tiếp nhận tín hiệu logic thứ hai.
-
Khối xử lý logic AND: Thực hiện phép toán logic giữa hai tín hiệu đầu vào.
-
Khối đầu ra Y: Xuất tín hiệu logic sau khi xử lý.
-
Khối cấp nguồn: Gồm hai chân VCC và GND.
-
Vỏ bảo vệ SOT23-5: Bảo vệ chip bán dẫn và hỗ trợ kết nối với bảng mạch.
Sơ đồ chức năng các chân:
| Số chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | A | Đầu vào logic thứ nhất |
| 2 | B | Đầu vào logic thứ hai |
| 3 | GND | Chân nối đất |
| 4 | Y | Đầu ra logic AND |
| 5 | VCC | Chân cấp nguồn dương |
4. Thông Số Kỹ Thuật

5. Kích thước IC SN74AHCT1G08DBVR

6. Ứng Dụng Của IC SN74AHCT1G08DBVR
Mạch xử lý tín hiệu logic: IC được sử dụng để thực hiện phép toán AND giữa hai tín hiệu đầu vào, giúp xử lý và kết hợp các điều kiện logic trong hệ thống điện tử số.
Hệ thống điều khiển công nghiệp: SN74AHCT1G08DBVR có thể được sử dụng trong các mạch điều khiển máy móc, thiết bị tự động hóa và hệ thống xử lý tín hiệu điều khiển.
Mạch điều khiển vi điều khiển: IC hỗ trợ kết hợp các tín hiệu điều khiển từ vi điều khiển, tạo tín hiệu cho phép hoạt động hoặc thực hiện các điều kiện logic đơn giản.
Thiết bị điện tử tiêu dùng: Được ứng dụng trong các bảng mạch điều khiển của thiết bị gia dụng, thiết bị điện tử thông minh và các module điện tử nhỏ gọn.
Mạch điều khiển nguồn: IC có thể kết hợp các tín hiệu cho phép để điều khiển hoạt động của mạch nguồn thông qua tầng điều khiển thích hợp.
Hệ thống tự động hóa: Được sử dụng trong các mạch xử lý tín hiệu từ cảm biến, bộ điều khiển và thiết bị ngoại vi, giúp phối hợp các điều kiện hoạt động.
Mạch giao tiếp tín hiệu số: IC có thể kết hợp tín hiệu từ các khối logic khác nhau, hỗ trợ xây dựng các mạch điều khiển và xử lý tín hiệu số có yêu cầu về tốc độ chuyển mạch cao.
