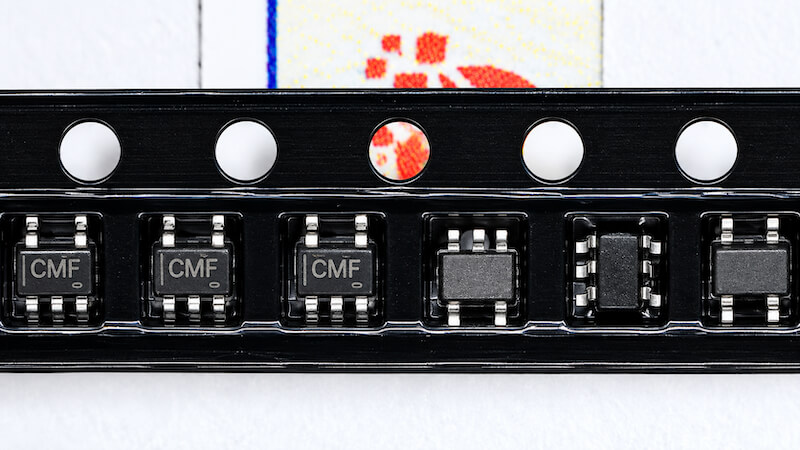

IC số SN74LVC1G125DCKR kí hiệu CMR CMJ CMF CM5 kiểu chân SOT353

1. Giới thiệu chung về IC SN74LVC1G125DCKR

SN74LVC1G125DCKR là IC logic đệm tín hiệu đơn không đảo (Single Bus Buffer Gate) có ngõ ra 3 trạng thái (3-State Output). Linh kiện thuộc họ logic 74LVC và được thiết kế để đệm, cách ly và điều khiển đường truyền tín hiệu số trong các mạch điện tử.

IC hoạt động với dải điện áp nguồn rộng từ 1.65V đến 5.5V, cho phép sử dụng trong nhiều hệ thống logic điện áp thấp khác nhau. Ngõ ra có khả năng cung cấp dòng tương đối cao đối với một IC logic kích thước nhỏ, đạt tới khoảng ±32mA trong điều kiện điện áp nguồn thích hợp.

SN74LVC1G125DCKR sử dụng package SC70-5/DCK, thường được gọi tương đương SOT-353, với 5 chân và kích thước rất nhỏ. Linh kiện phù hợp cho các bo mạch yêu cầu mật độ linh kiện cao.

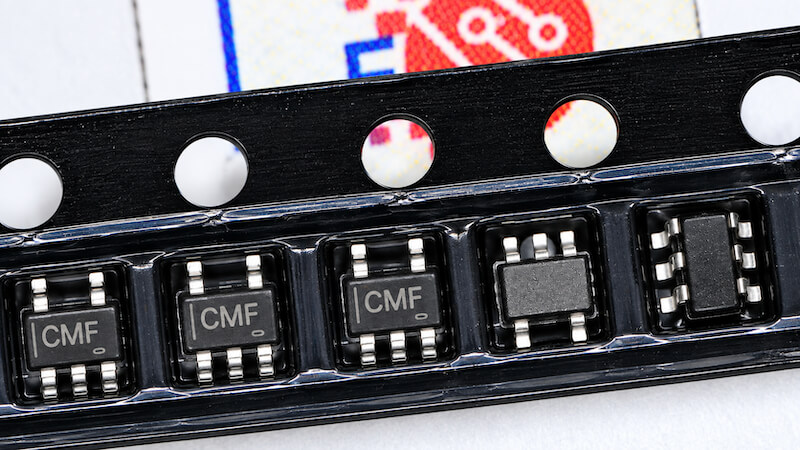

Các ký hiệu trên thân có thể gặp gồm CMR, CMJ, CMF, CM5. Ngoài ra, Texas Instruments còn liệt kê các marking CMK và CMT cho SN74LVC1G125DCKR.

2. Đặc điểm của SN74LVC1G125DCKR

SN74LVC1G125DCKR có những đặc điểm nổi bật như:

• IC logic đệm tín hiệu đơn.
• Logic không đảo – Non-Inverting Buffer.
• Tích hợp 1 phần tử logic, 1 bit.
• Ngõ ra 3 trạng thái: HIGH, LOW và High-Impedance.
• Có chân Output Enable để bật hoặc cách ly đầu ra.
• Điện áp nguồn hoạt động từ 1.65V đến 5.5V.
• Khả năng điều khiển đầu ra lên tới khoảng ±32mA trong điều kiện phù hợp.
• Tốc độ chuyển trạng thái cao.
• Thời gian trễ chỉ ở mức vài nanosecond tùy điện áp nguồn và tải.
• Dải nhiệt độ hoạt động của DCKR từ -40°C đến +125°C.
• Package SC70-5/SOT-353 rất nhỏ gọn.
• Linh kiện SMD phù hợp cho lắp ráp SMT.
• Thích hợp cho mạch logic, vi điều khiển và xử lý tín hiệu số.

3. Cấu tạo và nguyên lý hoạt động

SN74LVC1G125DCKR được chế tạo theo công nghệ logic CMOS và bên trong tích hợp một bộ đệm tín hiệu không đảo có khả năng điều khiển ngõ ra 3 trạng thái.

Các chân chức năng chính gồm:

• OE – Output Enable: điều khiển việc bật/tắt ngõ ra.
• A: đầu vào tín hiệu logic.
• Y: đầu ra tín hiệu logic.
• GND: mass nguồn.
• VCC: nguồn cấp cho IC.

Khi ngõ ra được cho phép hoạt động, tín hiệu tại Y có cùng trạng thái logic với tín hiệu tại A. Vì vậy:

A = LOW → Y = LOW

A = HIGH → Y = HIGH

Đây là buffer không đảo nên IC không làm thay đổi trạng thái logic của tín hiệu.

Điểm đặc biệt nằm ở chân OE tác động mức thấp. Khi OE ở mức LOW, ngõ ra hoạt động bình thường. Khi OE ở mức HIGH, ngõ ra Y chuyển sang trạng thái trở kháng cao (High-Z).

Trạng thái High-Z giúp ngõ ra gần như được tách khỏi đường tín hiệu, rất hữu ích khi nhiều thiết bị cần sử dụng chung một bus dữ liệu.

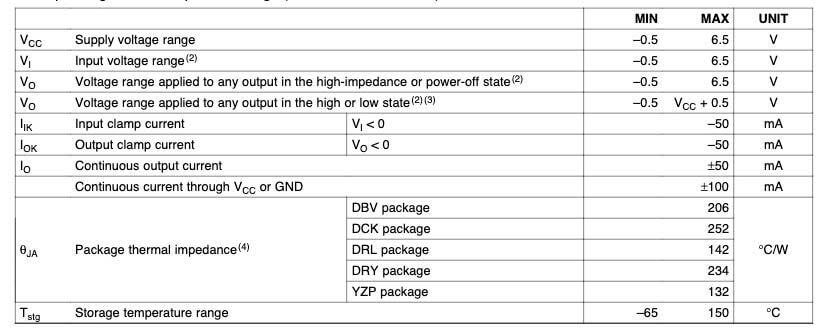

4. Thông số kỹ thuật SN74LVC1G125DCKR

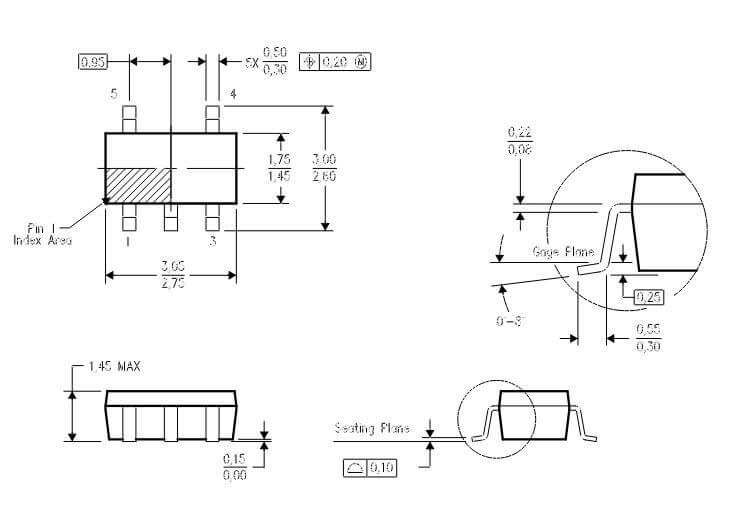

5. Kích thước IC SN74LVC1G125DCKR SOT-353

6. Ứng dụng của IC SN74LVC1G125DCKR

SN74LVC1G125DCKR có thể được sử dụng trong nhiều loại mạch như:

• Mạch đệm tín hiệu logic.
• Mạch cách ly tín hiệu số.
• Mạch điều khiển bus dữ liệu.
• Mạch vi điều khiển và vi xử lý.
• Mạch xử lý tín hiệu số.
• Mạch giao tiếp giữa các IC.
• Mạch điều khiển LED công suất nhỏ.
• Mạch tăng khả năng drive cho tín hiệu logic.
• Mạch điều khiển ngoại vi.
• Mạch truyền tín hiệu trên PCB.
• Module cảm biến.
• Thiết bị đo lường điện tử.
• Bo điều khiển công nghiệp.
• Thiết bị điện tử cầm tay.
• Thiết bị điện tử dân dụng.
• Các PCB có không gian lắp đặt hạn chế.

DATASHEET
