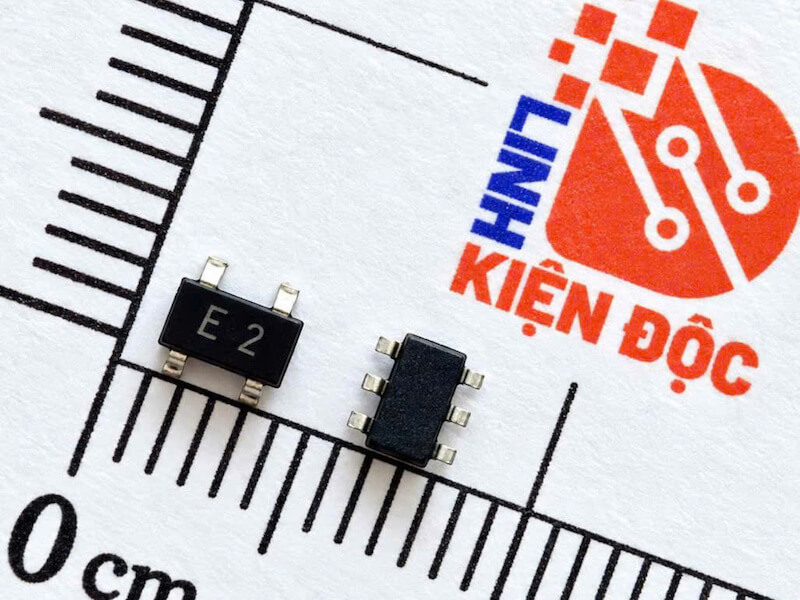

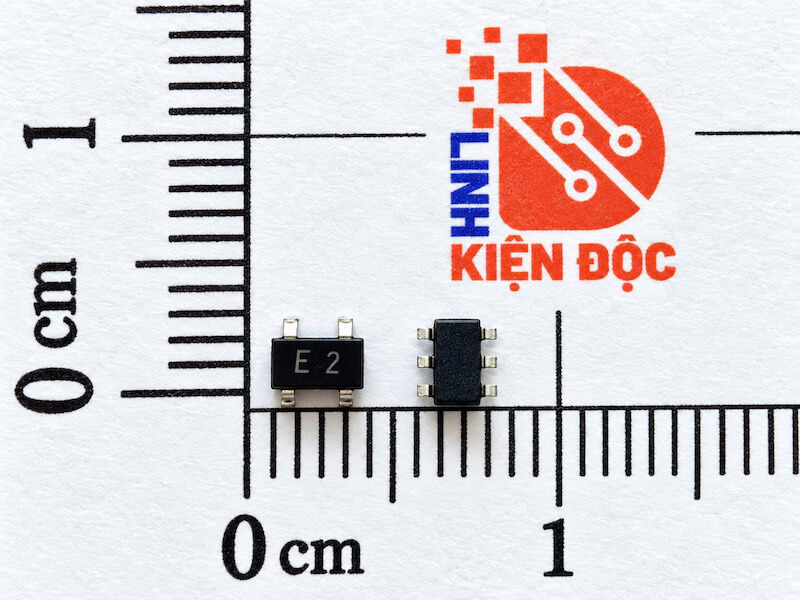

IC số TC7S08F kí hiệu E2 kiểu chân SSOP5

IC số TC7S08F là vi mạch logic thuộc dòng CMOS tốc độ cao, được thiết kế để thực hiện chức năng cổng AND 2 đầu vào trong các mạch điện tử số. Linh kiện có ký hiệu nhận dạng E2, sử dụng kiểu chân SSOP5 nhỏ gọn, phù hợp với các thiết bị điện tử có mật độ linh kiện cao và yêu cầu tiết kiệm diện tích bo mạch.

TC7S08F hoạt động theo nguyên lý logic AND, trong đó tín hiệu đầu ra chỉ ở mức cao khi cả hai tín hiệu đầu vào đều ở mức cao. IC được sử dụng phổ biến trong các mạch xử lý tín hiệu số, mạch điều khiển logic, thiết bị điện tử dân dụng và các hệ thống điều khiển công nghiệp.

1. Đặc Điểm Nổi Bật Của IC TC7S08F

• Cổng logic AND 2 đầu vào: Thực hiện phép toán logic AND, giúp xử lý và kết hợp các tín hiệu điều khiển số.

• Công nghệ CMOS tốc độ cao: Đảm bảo khả năng xử lý tín hiệu nhanh, phù hợp với nhiều ứng dụng điện tử.

• Tiêu thụ điện năng thấp: Giúp giảm công suất tiêu thụ trong các thiết bị điện tử.

• Điện áp hoạt động linh hoạt: Hỗ trợ nguồn điện từ 2V đến 6V, thuận tiện khi tích hợp vào các hệ thống logic.

• Kiểu chân SSOP5: Thiết kế nhỏ gọn với 5 chân kết nối, tiết kiệm diện tích trên bo mạch PCB.

• Ký hiệu E2: Giúp nhận dạng linh kiện trong quá trình kiểm tra, sửa chữa và thay thế.

• Khả năng chống nhiễu tốt: Công nghệ CMOS giúp duy trì hoạt động ổn định trong các mạch logic số.

• Lắp đặt công nghệ SMD: Phù hợp với quy trình sản xuất và lắp ráp bo mạch điện tử tự động.

2. Cấu Tạo Của IC TC7S08F

IC TC7S08F được chế tạo từ vật liệu bán dẫn silicon, tích hợp các transistor MOSFET bên trong để thực hiện chức năng logic AND. Linh kiện được đóng gói trong vỏ SSOP5 với 5 chân kết nối.

Cấu tạo các chân của IC:

• Chân 1 – IN A: Đầu vào tín hiệu logic A.

• Chân 2 – IN B: Đầu vào tín hiệu logic B.

• Chân 3 – GND: Chân nối đất, tham chiếu điện áp 0V.

• Chân 4 – OUT Y: Đầu ra tín hiệu logic AND.

• Chân 5 – VCC: Chân cấp nguồn dương cho IC.

Nguyên lý hoạt động:

IC TC7S08F thực hiện phép toán logic AND theo biểu thức:

Bảng trạng thái logic:

Trong đó, mức logic 0 biểu thị tín hiệu thấp và mức logic 1 biểu thị tín hiệu cao. Đầu ra Y chỉ đạt mức logic 1 khi cả hai đầu vào A và B đều ở mức logic 1.

3. Thông Số Kỹ Thuật Của IC TC7S08F

4. Kích Thước Của IC TC7S08F

5. Ứng Dụng Của IC TC7S08F

• Mạch logic số: Thực hiện phép toán AND trong các hệ thống xử lý tín hiệu.

• Mạch điều khiển điện tử: Kết hợp hai tín hiệu điều khiển để tạo tín hiệu đầu ra.

• Thiết bị điện tử dân dụng: Sử dụng trong các bo mạch điều khiển và thiết bị điện tử thông minh.

• Mạch vi điều khiển: Hỗ trợ xử lý tín hiệu logic giữa vi điều khiển và các thiết bị ngoại vi.

• Hệ thống điều khiển công nghiệp: Ứng dụng trong các mạch logic, bo mạch PLC và thiết bị tự động hóa.

• Mạch xử lý tín hiệu: Kết hợp các điều kiện logic để điều khiển hoạt động của hệ thống.

• Sửa chữa bo mạch điện tử: Thay thế IC logic bị hỏng trong các thiết bị có thông số và sơ đồ chân tương thích.

IC số TC7S08F ký hiệu E2 kiểu chân SSOP5 là linh kiện logic nhỏ gọn, tiêu thụ điện năng thấp và có khả năng xử lý tín hiệu nhanh. Với chức năng cổng AND 2 đầu vào, sản phẩm phù hợp cho nhiều ứng dụng trong thiết bị điện tử, mạch điều khiển và hệ thống tự động hóa công nghiệp.
