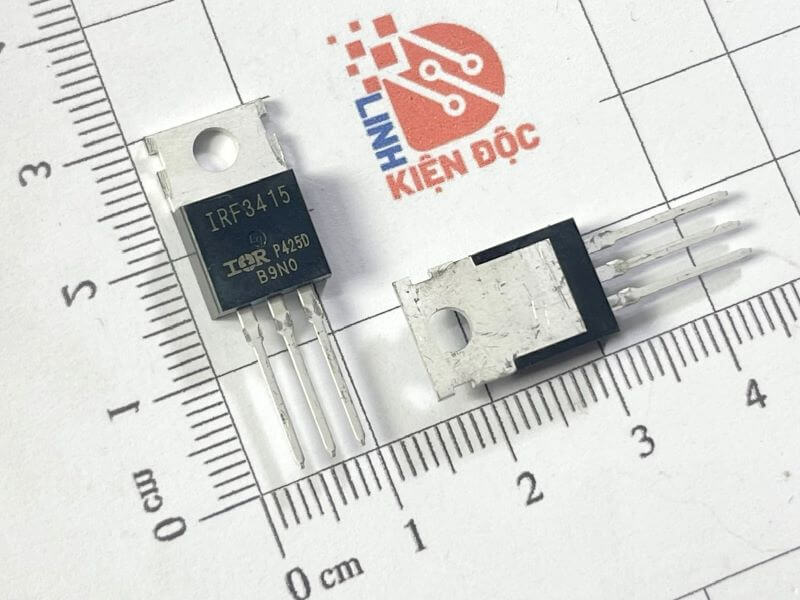

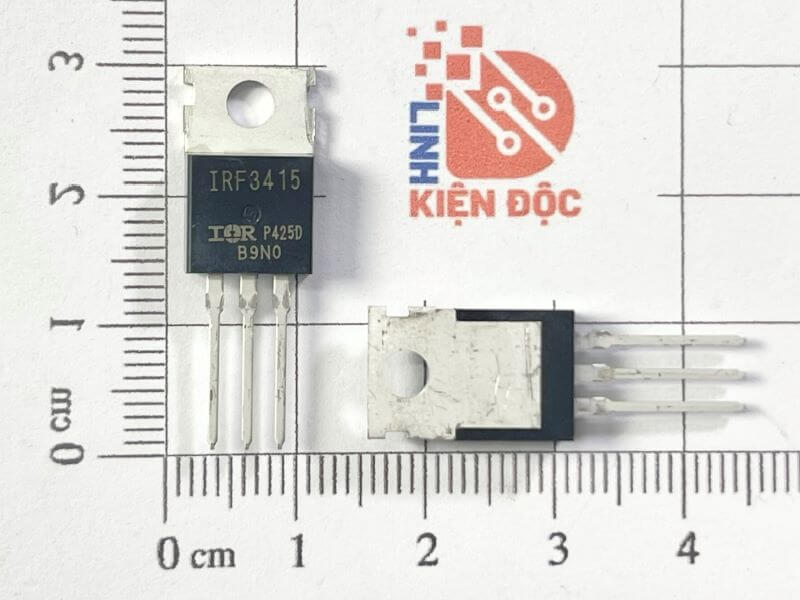

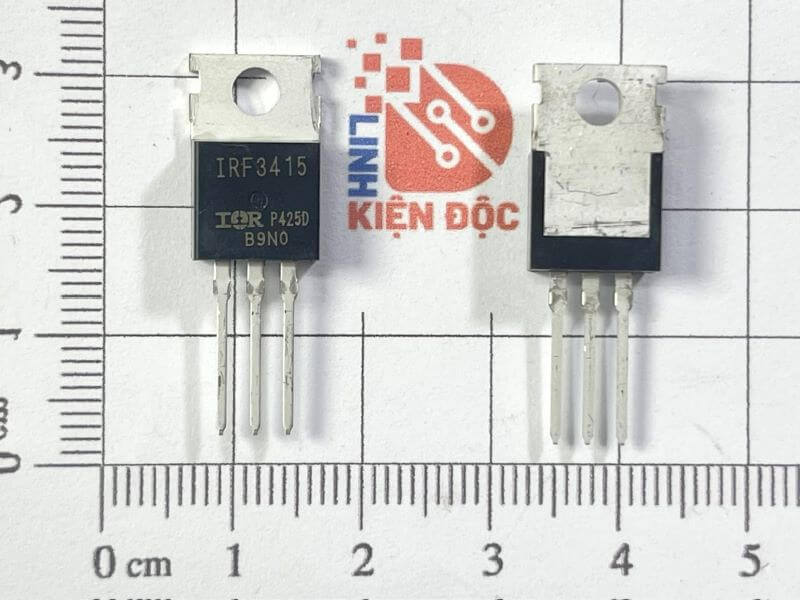

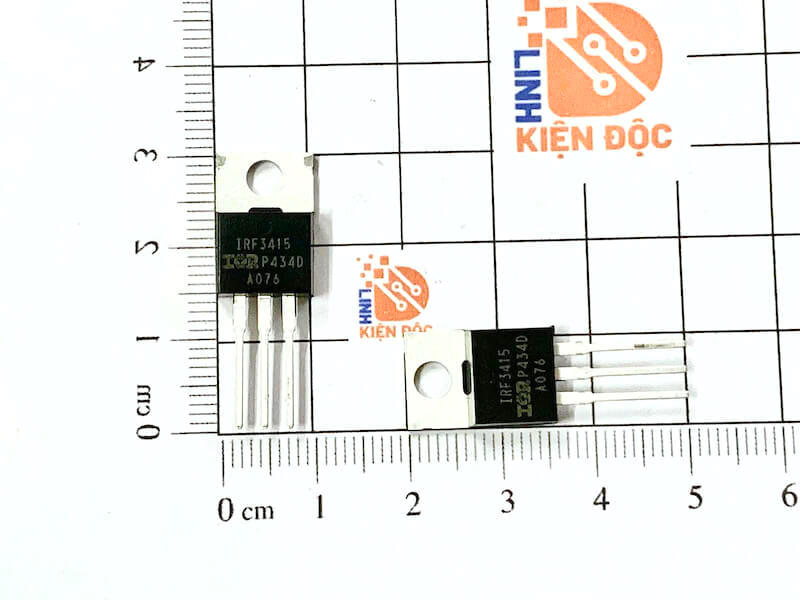

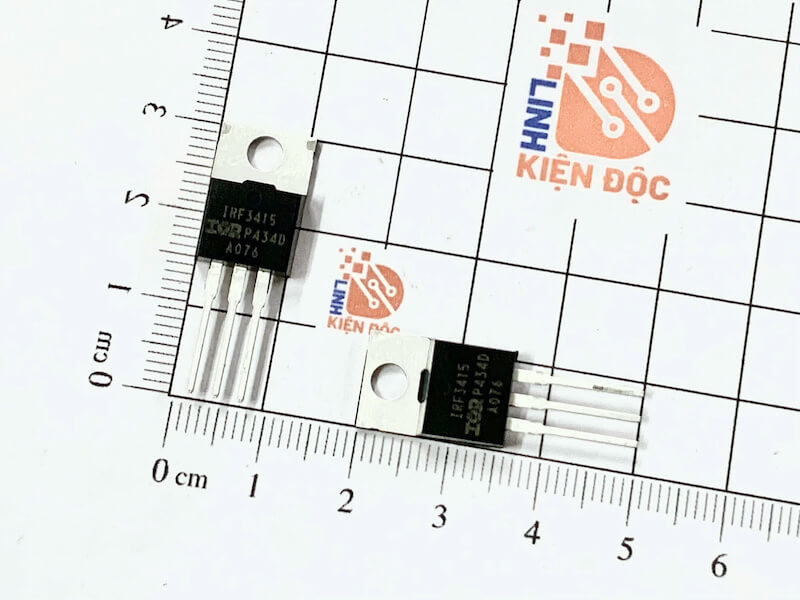

IRF3415PBF IRF3415 Mosfet kênh N 43A 150V TO-220AB

Giới thiệu về IRF3415PBF

IRF3415PBF là một MOSFET kênh N công suất cao, thuộc dòng sản phẩm HEXFET của Infineon (trước đây là International Rectifier). Với khả năng chịu dòng điện lớn (43A) và điện áp tối đa lên đến 150V, MOSFET này phù hợp cho các ứng dụng chuyển mạch và điều khiển công suất. Đóng gói dạng TO-220AB giúp dễ dàng lắp đặt và hỗ trợ tản nhiệt hiệu quả.

Đặc điểm nổi bật IRF3415PBF

• Dòng điện cao (43A): Phù hợp cho các ứng dụng công suất lớn.
• Điện áp chịu đựng cao (150V): Đáp ứng tốt trong các mạch yêu cầu điện áp đầu vào lớn.
• RDS(on)_{DS(on)}DS(on)​ thấp (0.042Ω): Giảm tổn hao năng lượng, tăng hiệu suất hệ thống.
• Khả năng chuyển mạch nhanh: Đáp ứng tốt trong các mạch yêu cầu tốc độ cao.
• Đóng gói TO-220AB: Dễ dàng tích hợp và tản nhiệt tốt, phù hợp với các thiết kế công suất cao.
• Tuân thủ tiêu chuẩn RoHS: Không chứa chì, thân thiện với môi trường.

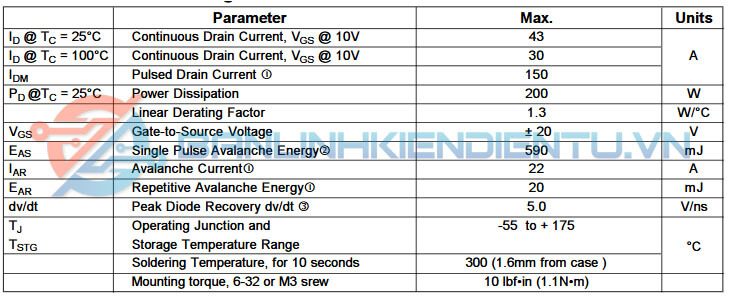

Thông số kỹ thuật IRF3415PBF

• Loại MOSFET: Kênh N.
• Điện áp Drain-Source tối đa (VDSS_{DSS}DSS​): 150V.
• Dòng điện Drain liên tục (ID_{D}D​): 43A (tại 25°C).
• RDS(on)_{DS(on)}DS(on)​: 0.042Ω (tối đa).
• Điện áp Gate-Source tối đa (VGS_{GS}GS​): ±20V.
• Công suất tiêu tán (PD_{D}D​): 170W (tối đa).
• Nhiệt độ hoạt động: -55°C đến +175°C.
• Điện dung đầu vào (Ciss_{iss}iss​): 3500pF.

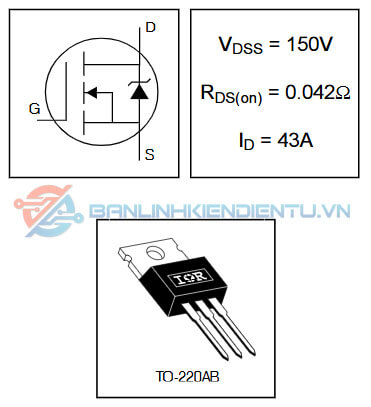

Sơ đồ chân IRF3415PBF

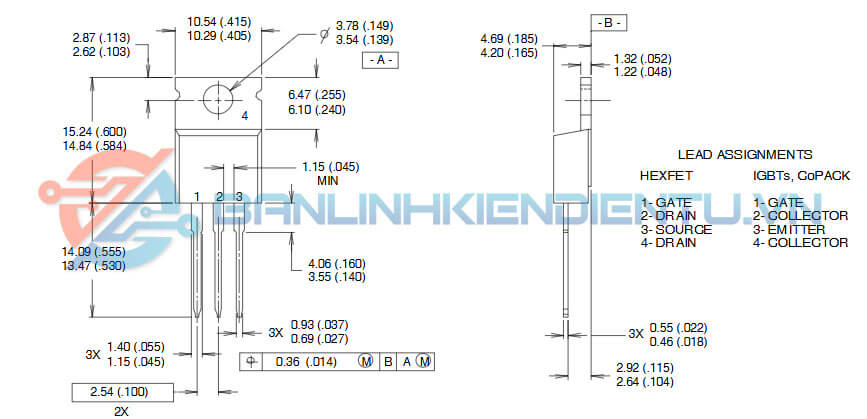

Kích thước IRF3415PBF

Ứng dụng IRF3415PBF

• Nguồn xung (SMPS): Sử dụng trong các bộ nguồn chuyển mạch với hiệu suất cao.
• Bộ điều khiển động cơ: Ứng dụng trong điều khiển động cơ DC và BLDC.
• Inverter và bộ chuyển đổi DC-DC: Phù hợp cho các mạch chuyển đổi công suất.
• Hệ thống UPS: Sử dụng trong bộ lưu điện để đảm bảo nguồn cung cấp ổn định.
• Thiết bị điện gia dụng: Tích hợp trong các thiết bị như lò vi sóng, tủ lạnh, và điều hòa không khí.

Datasheet IRF3415PBF
